QT660扫码

Gracias por utilizar el escáner QT660. La empresa no se hace responsable de los daños por uso inadecuado. Siga las especificaciones y diseños de referencia; observe la seguridad general de productos móviles. La empresa puede revisar este manual.

Introducción al producto El QT660 es un escáner compacto, multifunción y multi-interfaz, que soporta salidas USB, RS232 y TTL.

Características del producto 1, Lectura potente incluida la pantalla de teléfono tenue. 2, Lectura de códigos en papel. 3, Lectura de alta velocidad. 4, Configuración fácil.

Precauciones 1, Sin desmontar/modificar. 2, Manténgalo alejado del fuego; corte la alimentación ante humo/sobrecalentamiento. 3, Si se cae, corte la alimentación y contacte al soporte. 4, Colocación estable; evite humedad/polvo. 5, Sin material abrasivo sobre la ventana.

Las figuras 1 y 2 muestran las dimensiones principales en mm.

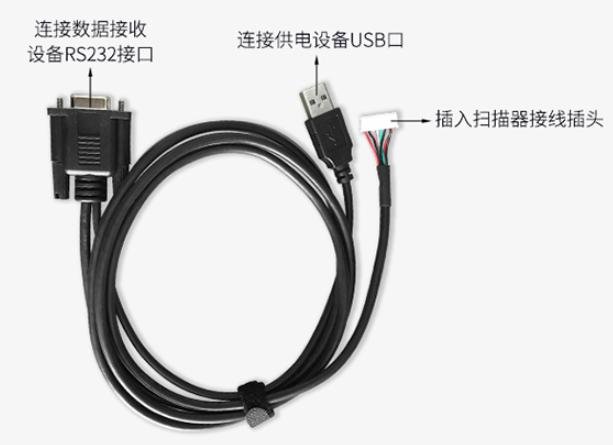

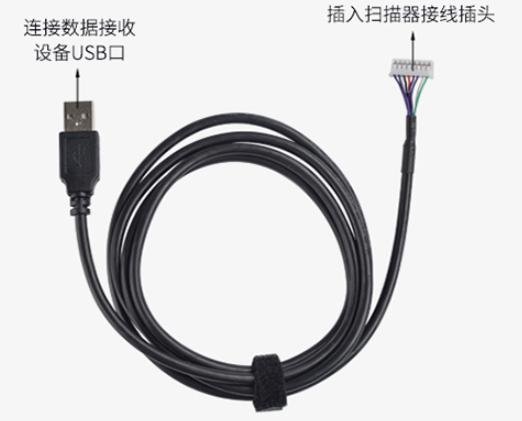

Generales: USB/RS232/TTL; LED blanco; CMOS 0,3MP; 640×480; Windows/Linux/Android/Mac; empotrado; ventana 52,4×42,4mm; PC/ABS+PC; luz de relleno LED blanca; cable de 8 pines a USB / DB9 / FPC. Lectura: QR, EAN, ISBN, CODE, UPC, ITF, etc.; pantalla/papel; profundidad 0–100mm; ≥10mil; 30ms promedio; 360°; FOV H76°/V50°. Eléctricas: DC 4,7–5,5V; 116,3mA (típ. 5V); 581,5mW. Ambiente: ESD contacto 4KV; -20 a 70°C; 0–80000Lux.

Pin1 TTL_RX, Pin2 TTL_TX, Pin3 GND, Pin4 VCC, Pin5 RS232_RX, Pin6 RS232_TX, Pin7 Data-, Pin8 Data+.

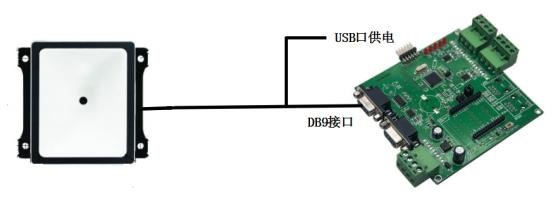

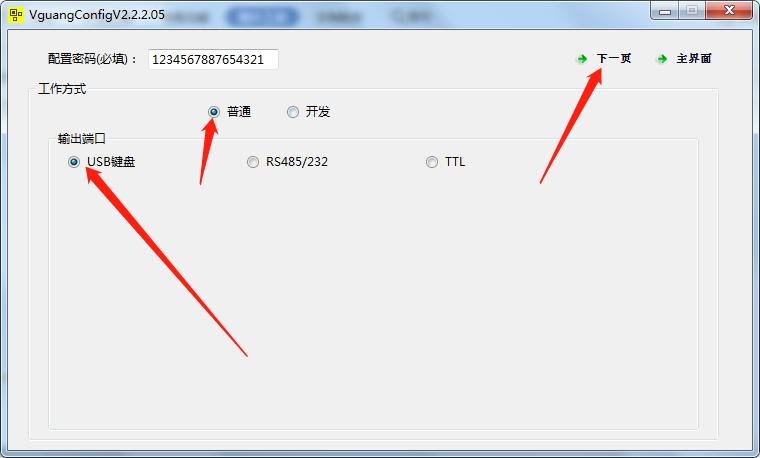

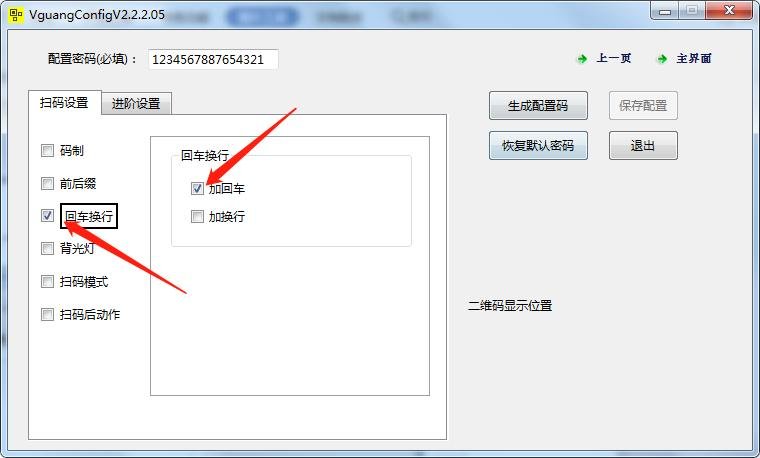

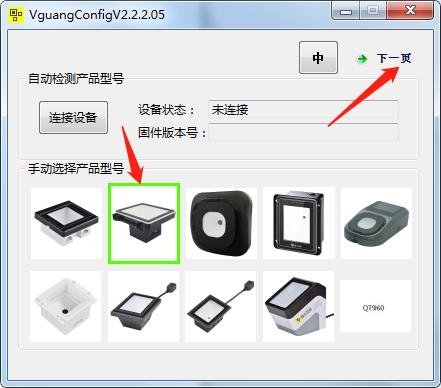

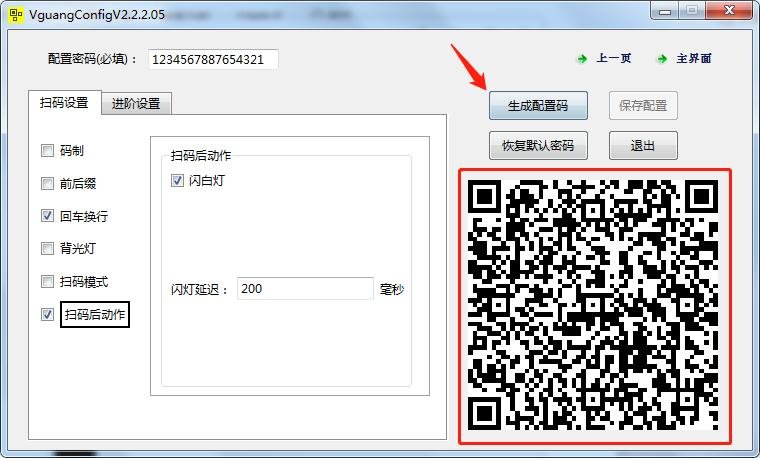

Diagramas de cableado y conexión (USB/RS232/TTL). Configuración: use la herramienta de configuración; ejemplo USB-normal: seleccione dispositivo → normal → teclado USB → agregar CR → generar código de configuración → escanear → ciclo de alimentación (el QT660 no tiene zumbador, así que active el flash post-escaneo).

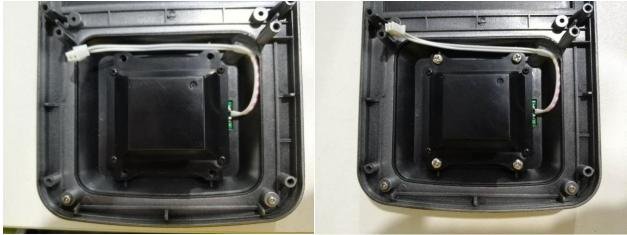

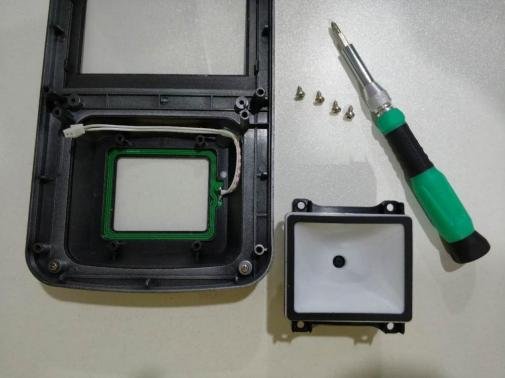

Herramientas: tornillos autoperforantes M3×3mm. Monte sobre cuatro postes; retire desenroscando. Evite agua y golpes fuertes.

(1) No se puede conectar la herramienta de configuración → configuración por escaneo. (2) Sin respuesta (sin zumbador) → ajuste la acción post-escaneo a "apagar luz blanca". (3) Demo SDK USB → active el modo desarrollador "teclado USB / protocolo de comunicación". (4) Desarrollo serie → use el protocolo en el puerto COM.
