Prefacio
Gracias por utilizar el terminal facial + voz VF206. La lectura cuidadosa de este documento le ayudará a comprender sus funciones y características, y a dominar rápidamente su uso e instalación.

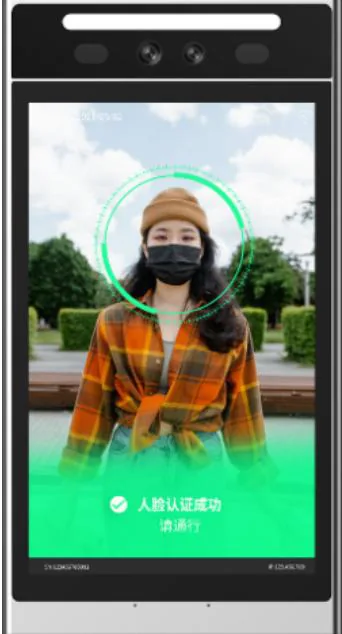

Introducción al producto
El VF206 usa un Cortex-A55 de 64 bits cuádruple núcleo (hasta 2,0GHz), NPU 1TOPS, Android 11, RAM 2GB/almacenamiento 16GB (4GB/32–64GB opcional). Integra reconocimiento facial (hasta 100.000 rostros, ≥99%), control de paso, terminal de acceso. RS485/232, Ethernet, WiFi. Destacados: pantalla táctil de 8 pulgadas, difusión de voz. Adecuado para parques, oficinas, bancos, escuelas. Soporta modo protocolo y SDK Android para desarrollo secundario.
Características del producto
Cortex-A55 de 64 bits cuádruple núcleo hasta 2,0GHz, NPU 1TOPS, Android 11. Pantalla LCD táctil de 8 pulgadas, reconocimiento facial, difusión de voz real. Biblioteca 100.000, ≥99% de precisión, ≤0,3s/persona. Distancia 0,3–1,5m. Rango dinámico >80dB. Se adapta al algoritmo facial Baidu. Reconocimiento con mascarilla/gafas/sombrero; detección de mascarilla. Detección de vida silenciosa integrada. Redes WiFi/Ethernet/4G (personalizado). SDK para desarrollo. Entradas de alarma/sensor de puerta/botón de salida externas, salida de ID facial. RS485/RS232 al controlador. Batería RTC. ESD 8KV contacto/12KV aire. IP66. Personalización de logotipo/protocolo, OEM. Torniquete, caja 86, pared plana, poste, escritorio.
Especificaciones técnicas
[Unidad completa] Tipo: reconocimiento facial, control de paso, terminal de acceso. Modelo: VF206. SoC: Cortex-A55 de 64 bits cuádruple núcleo. Reloj: 2,0GHz. SO: Android 11. Cómputo: 1TOPS. RAM: 2GB/4GB. Almacenamiento: 8/32/64GB. Arranque ≤60s. Voltaje 9–24V (recomendado 12V). Potencia 13,2W máx.
[Apariencia] Material: aluminio CNC. Acabado: anodizado. Color: plata. Tamaño: 242×129,5×20mm.
[Interfaces/pigtail] Eléctrico: alimentación, relé 30V/1A, Ethernet, 485/232, entrada de alarma, entrada de sensor de puerta, USB×2 (OTG+HOST). Físico: RJ45 8P8C, DC 5,5×2,5mm, terminal de tornillo 3,5mm, USB-A hembra.
[Red/Inalámbrico] Ethernet 10/100M. WiFi 2,4G. BT 4,2.

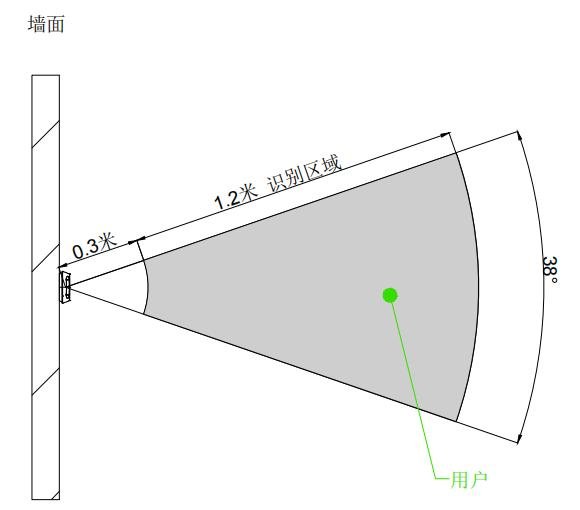

[Reconocimiento facial] Cámara: RGB 2MP, IR 2MP vida. Rango dinámico >80dB. Modos 1:N/1:1 conmutables. Tiempo ≤300ms. Distancia 0,3–1,5m. Biblioteca 100.000. Precisión ≥99% (a 100.000). Luz: sol directo u oscuridad total. Registro: 1) masivo plataforma PaaS; 2) masivo por USB.
[Carcasa] Ingreso IP66 (excl. módulo de temperatura). ESD 8KV contacto/12KV aire. Sobretensión: alimentación/Ethernet/485 diferencial 0,5KV, común 1KV.
[Ambiente] Funcionamiento 0–55°C; almacenamiento -40–80°C; humedad 10–90%.
[HMI] LCD táctil 8 pulgadas. TP capacitivo 5 puntos. Voz: altavoz 4Ω 2W, TTS.
[Varios] Config: herramienta/táctil. Eco: RoHS. Escenas interior/exterior. Parasol chapa blanca. Montaje: escritorio (base estándar), pared (caja 86/pared plana, canal de cable), torniquete/poste (soporte torcha). Adaptador: 12V/5A de tres pines.

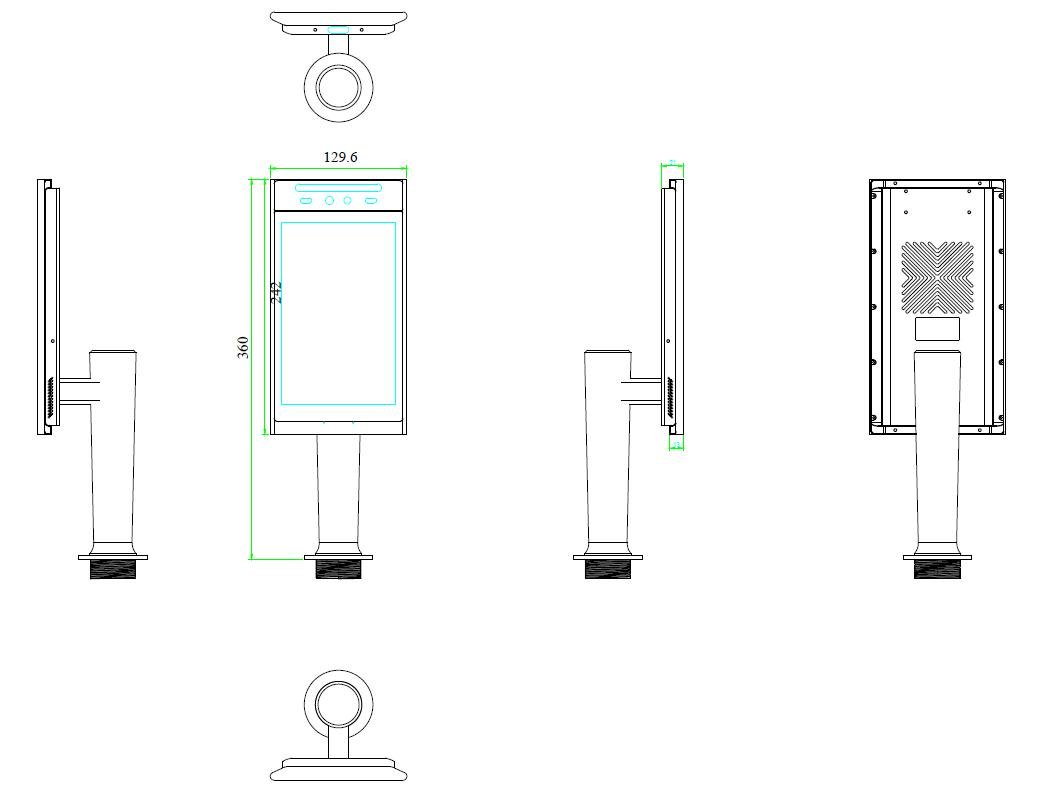

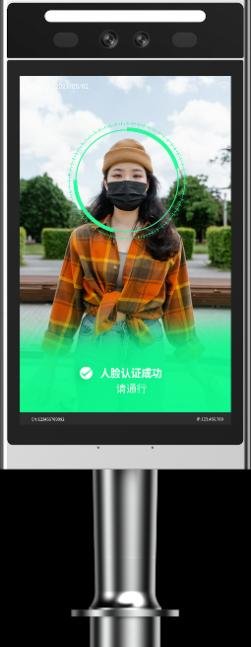

Apariencia del producto

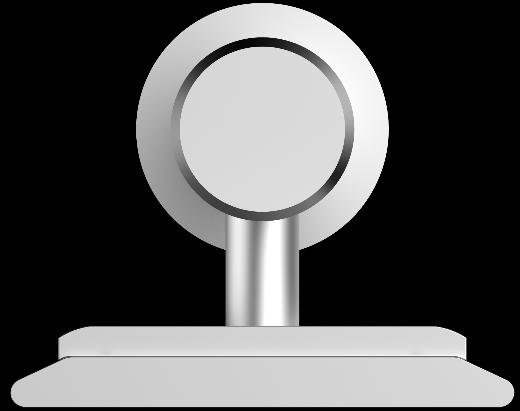

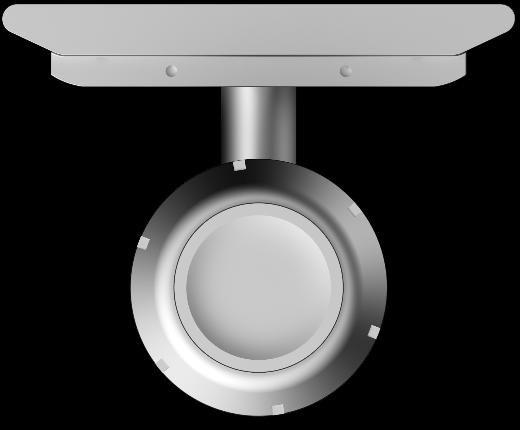

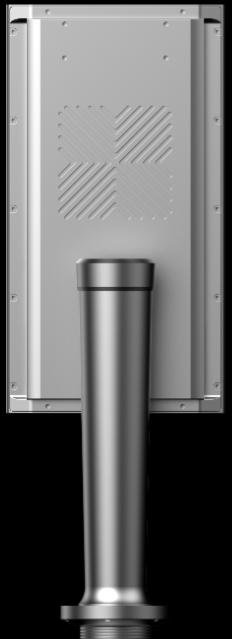

Apariencia, dimensión, área de lectura, lateral, superior.

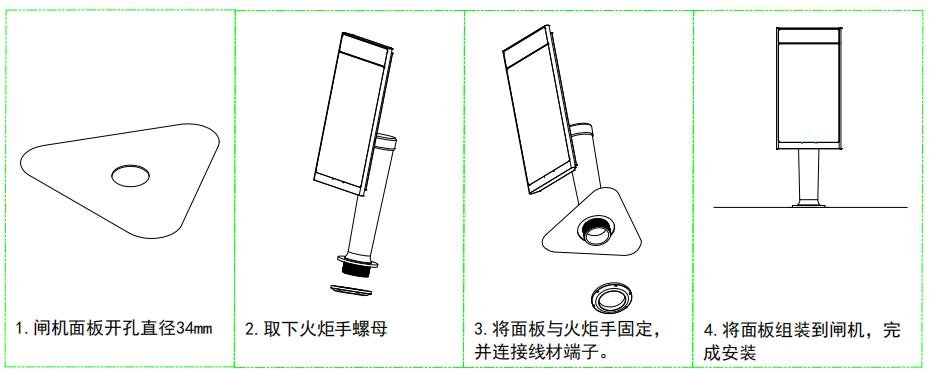

Métodos de instalación

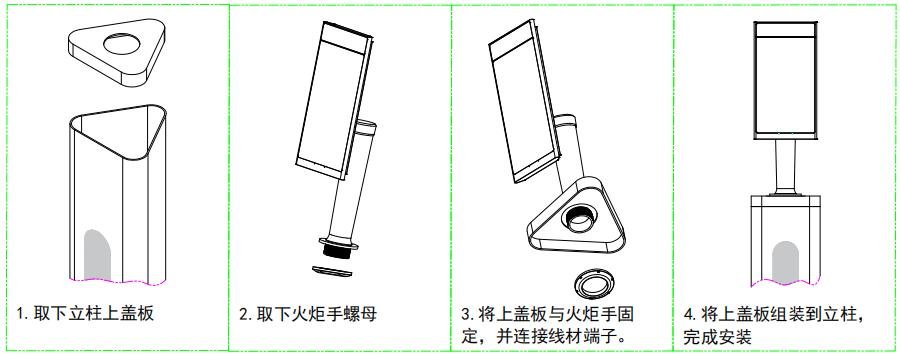

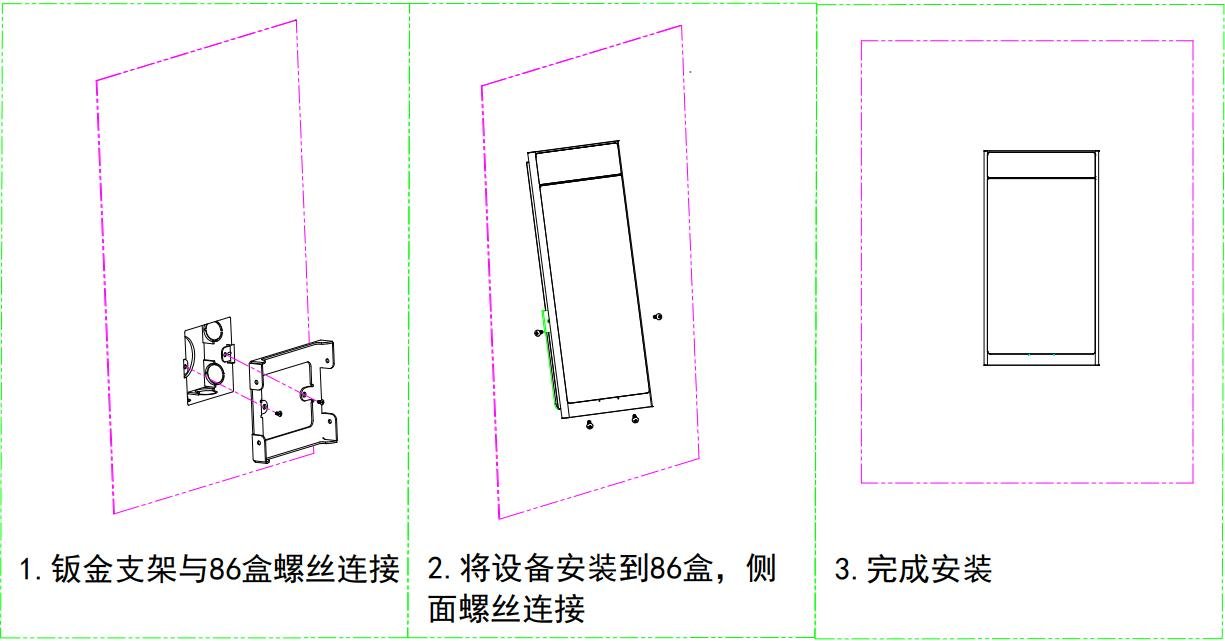

Caja 86, torniquete, poste.

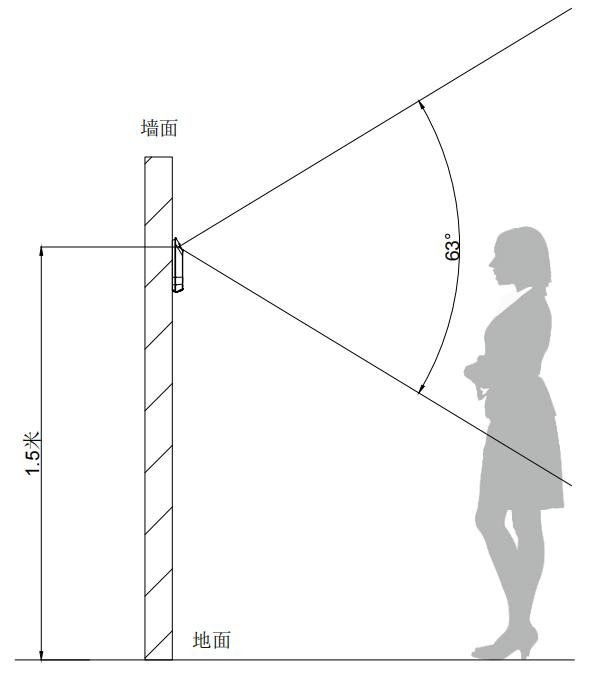

Notas de instalación

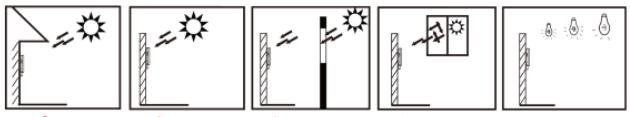

Evite contraluz, luz solar directa u oblicua por ventana, lámparas cercanas.
Cableado

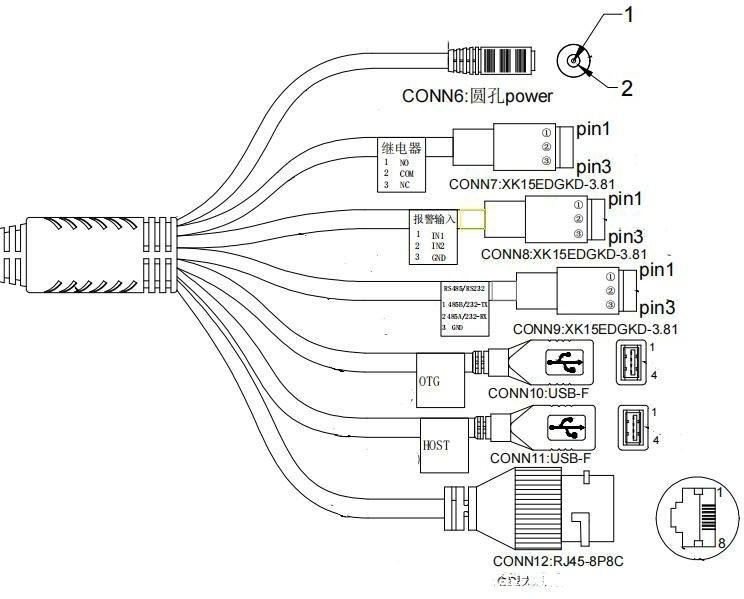

Siete terminales pigtail; cablee según etiquetas. Alimentación: barril DC 12V. Relé: 1 NO, 2 COM, 3 NC. Alarma: 1 IN1, 2 IN2, 3 GND. RS485/RS232: 1 485B/232-TX, 2 485A/232-RX, 3 GND. USB-OTG: hembra. USB-HOST: hembra. Ethernet: RJ45.
Precauciones
Foto de registro: píxel 80–512; 50–300K; 512–800 de ancho × 640–1024 de alto; JPG; natural, sin oclusión. Mantenga el rostro en el marco 2–3s durante el registro. Los pines sin usar DEBEN estar aislados; el daño por cortocircuito es responsabilidad del usuario.
Videotutoriales
VF206 产品演示
Ver videoPreguntas Frecuentes
¿Cómo obtengo el último firmware de este producto?
El firmware y los paquetes de actualización requieren enviar la información de la empresa para su aprobación; una vez aprobados, se enviará un enlace de descarga. También puede actualizar en línea desde el panel del dispositivo.
¿El VF206 admite uso en exteriores?
Sí. La unidad alcanza protección IP66 (excluido el módulo de temperatura) y puede incorporar una visera metálica opcional, adaptándose a interiores y exteriores.
¿Cuál es la capacidad máxima de la base de datos facial?
La base de datos facial del VF206 admite hasta 100.000 rostros; incluso a capacidad completa la tasa de reconocimiento supera el 99% con un tiempo de reconocimiento ≤0,3s por persona.
