Terminal de Reconocimiento Facial VF205

Gracias por utilizar el terminal facial VF205. La lectura cuidadosa de este documento le ayudará a comprender las funciones y características del equipo, y a dominar rápidamente su uso e instalación.

Introducción al producto La serie VF205 es un terminal facial de montaje en poste para canales de torniquete y vestíbulos de alto flujo; el VF205-pro añade un módulo de temperatura. Este manual cubre el flujo completo desde la instalación y la conexión en red hasta la configuración rápida y el mantenimiento.

El VF205 usa SO Linux, almacenamiento 8GB (ampliable 16/32GB), con RS485, Wiegand, Ethernet (4G y GPS ampliables). El reconocimiento facial se verifica localmente y, al tener éxito, emite el ID de persona. El equipo cuenta con pantalla táctil de 8 pulgadas, aviso de voz real y micrófono reservado, y soporta desarrollo en modo protocolo.

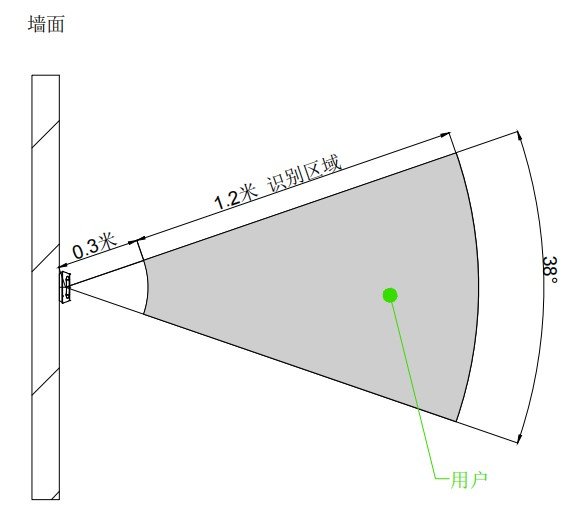

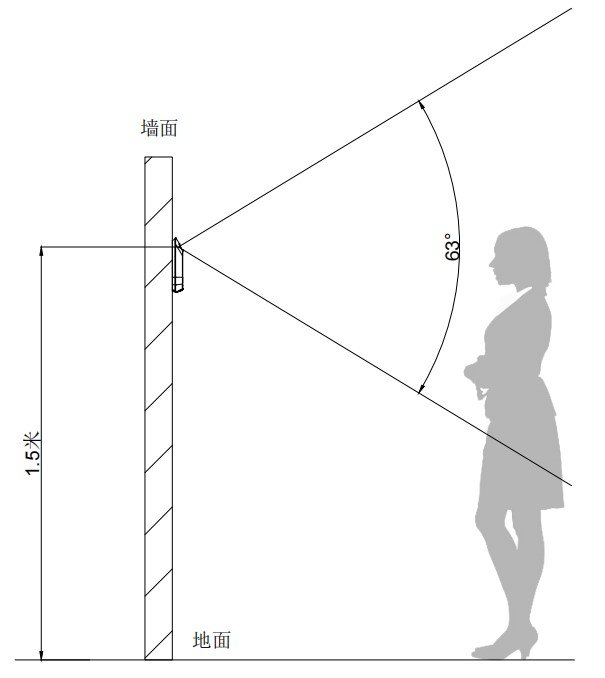

Características clave: precisión ≥97% a base completa, <0,3s/persona; distancia 0,3–1,5m, hasta 50000 rostros y 50000 registros; soporta detección de mascarilla y detección de vida silenciosa integrada; soporta TCP/IP, MQTT, HTTP; grado de protección IP66 (versión no 4G no temperatura).

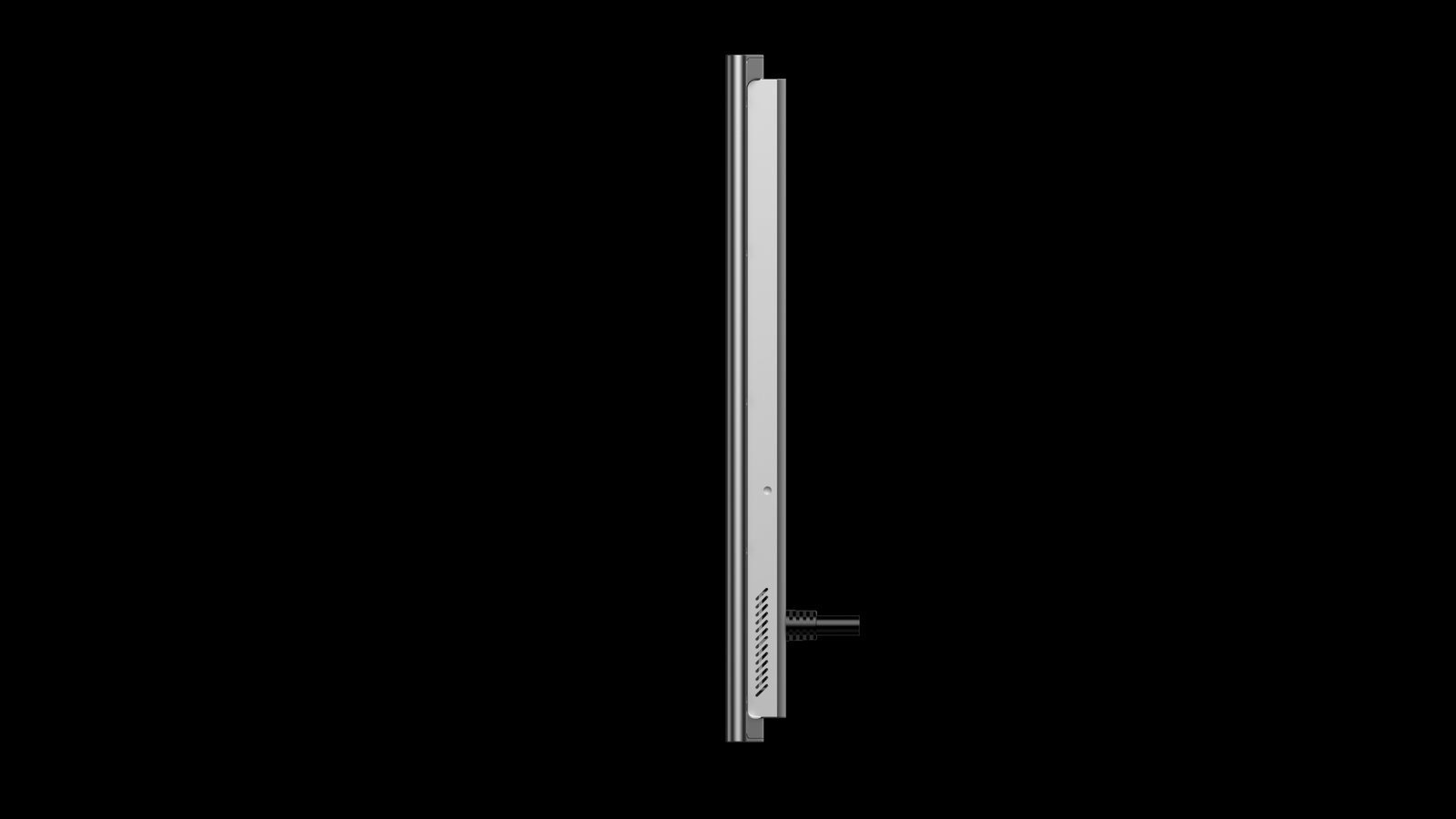

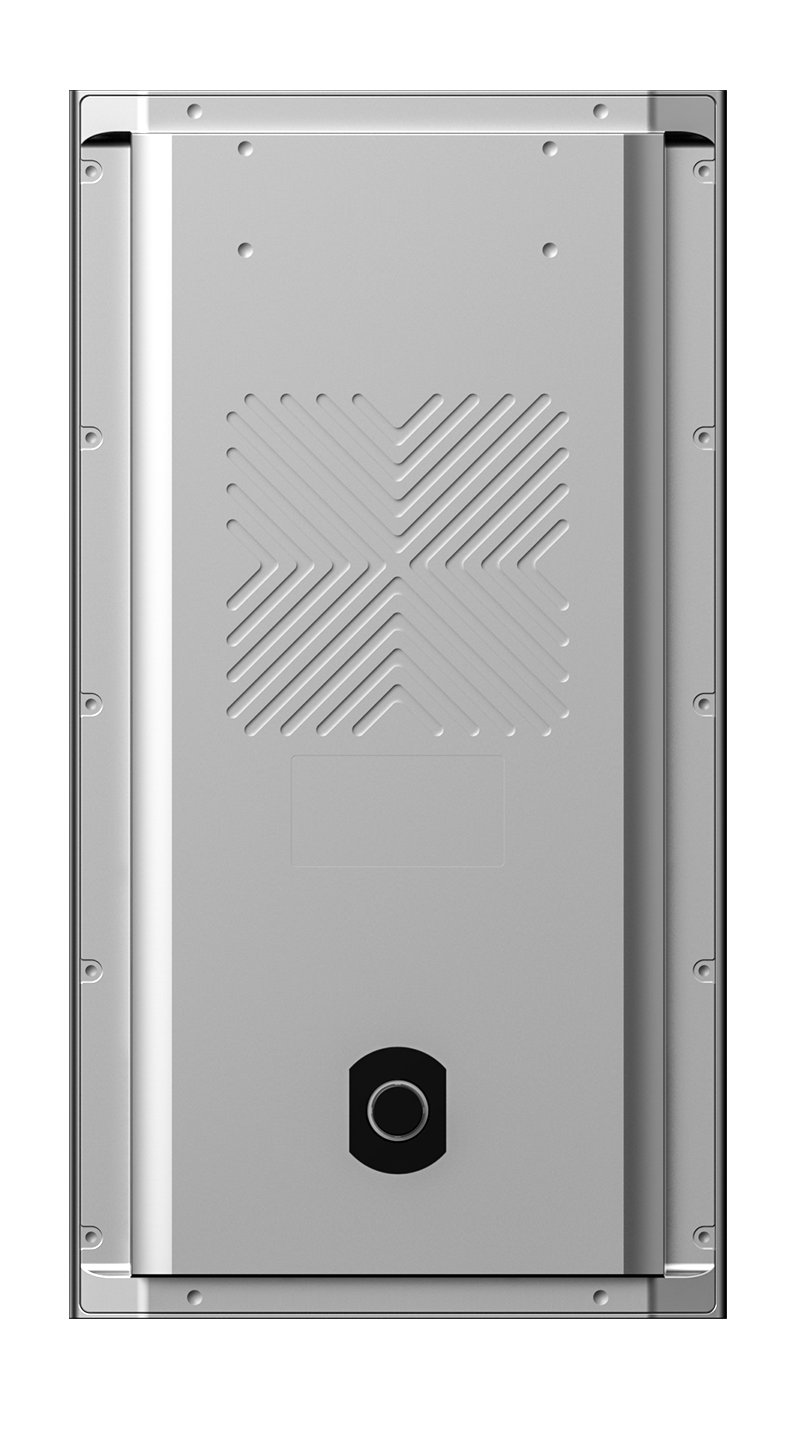

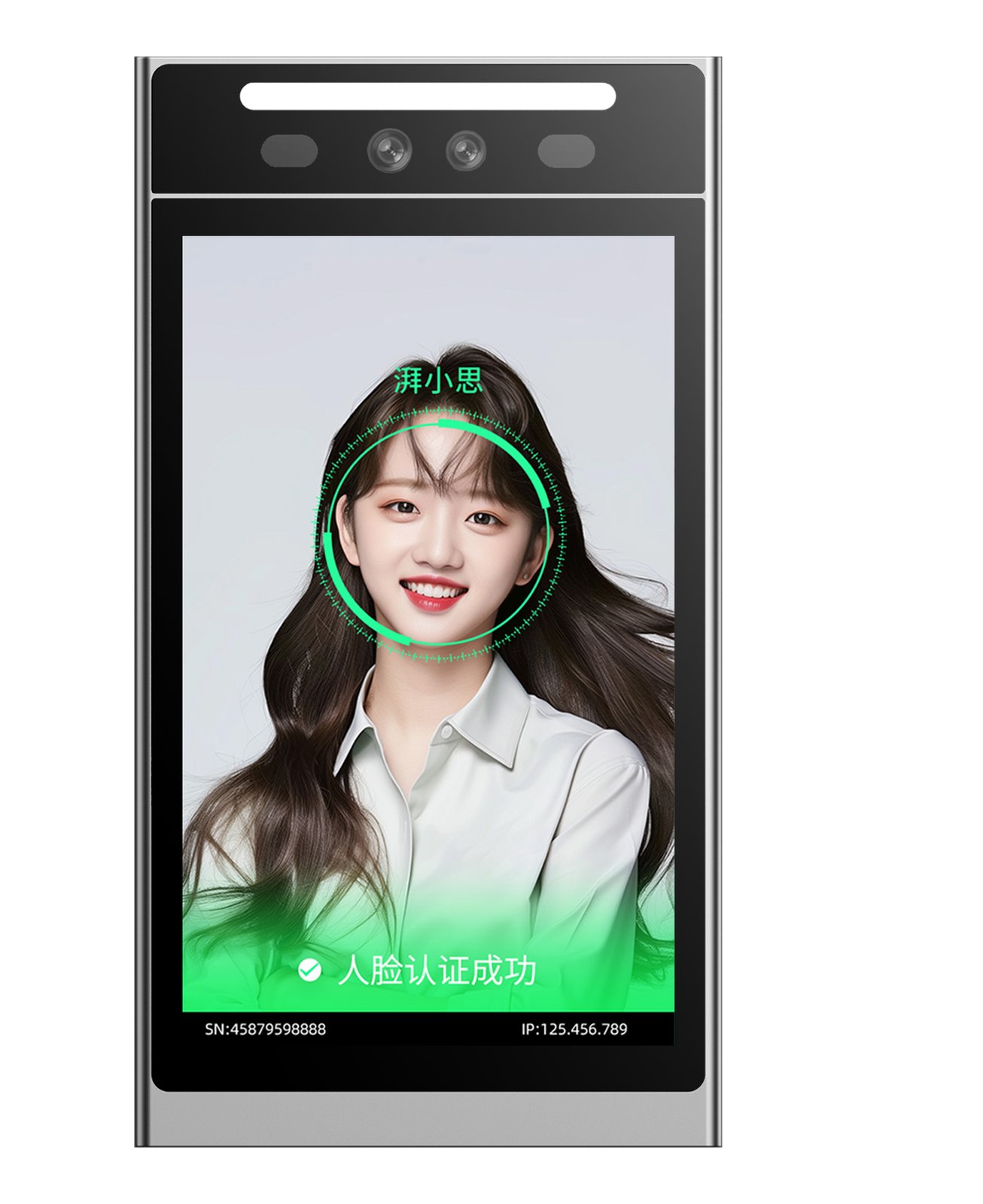

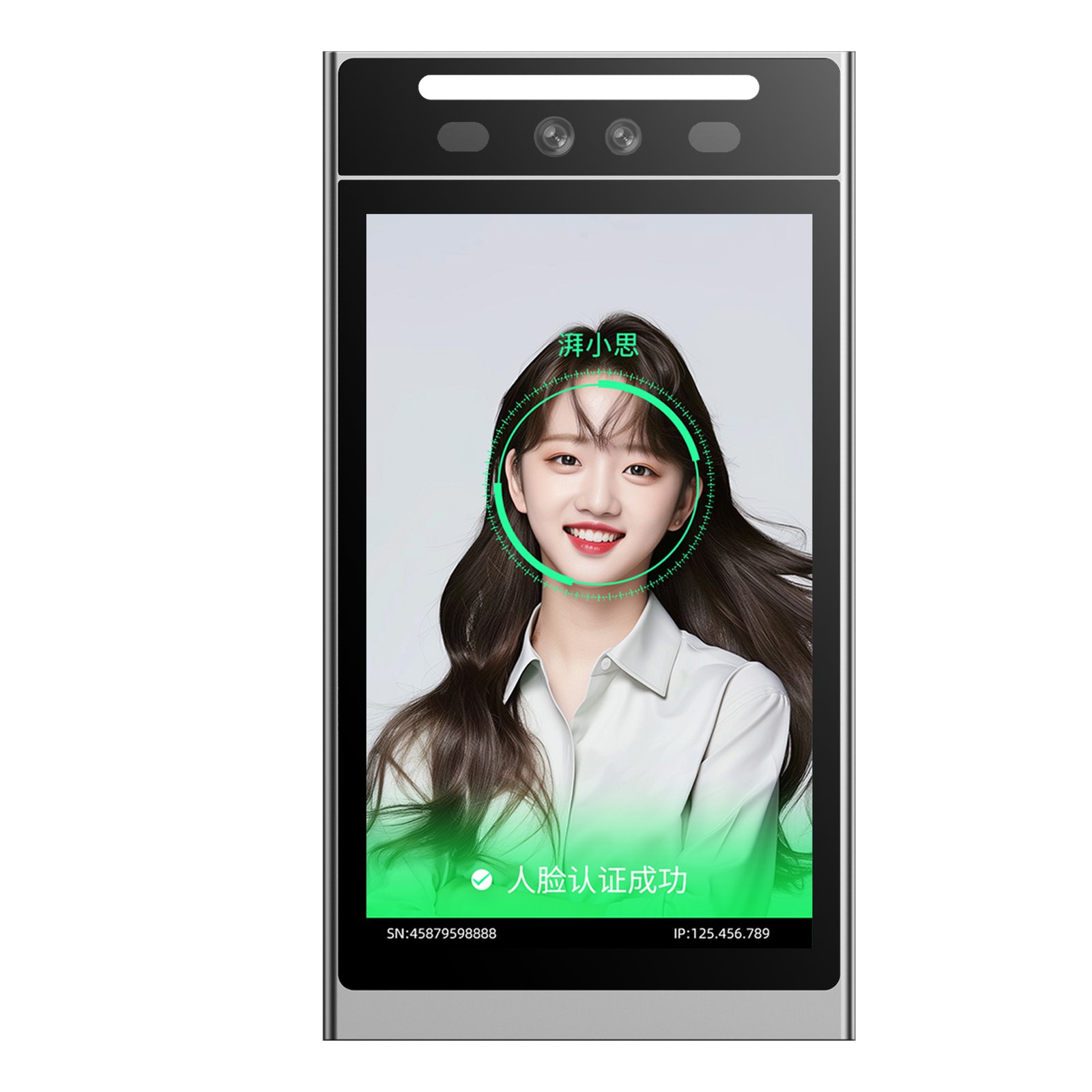

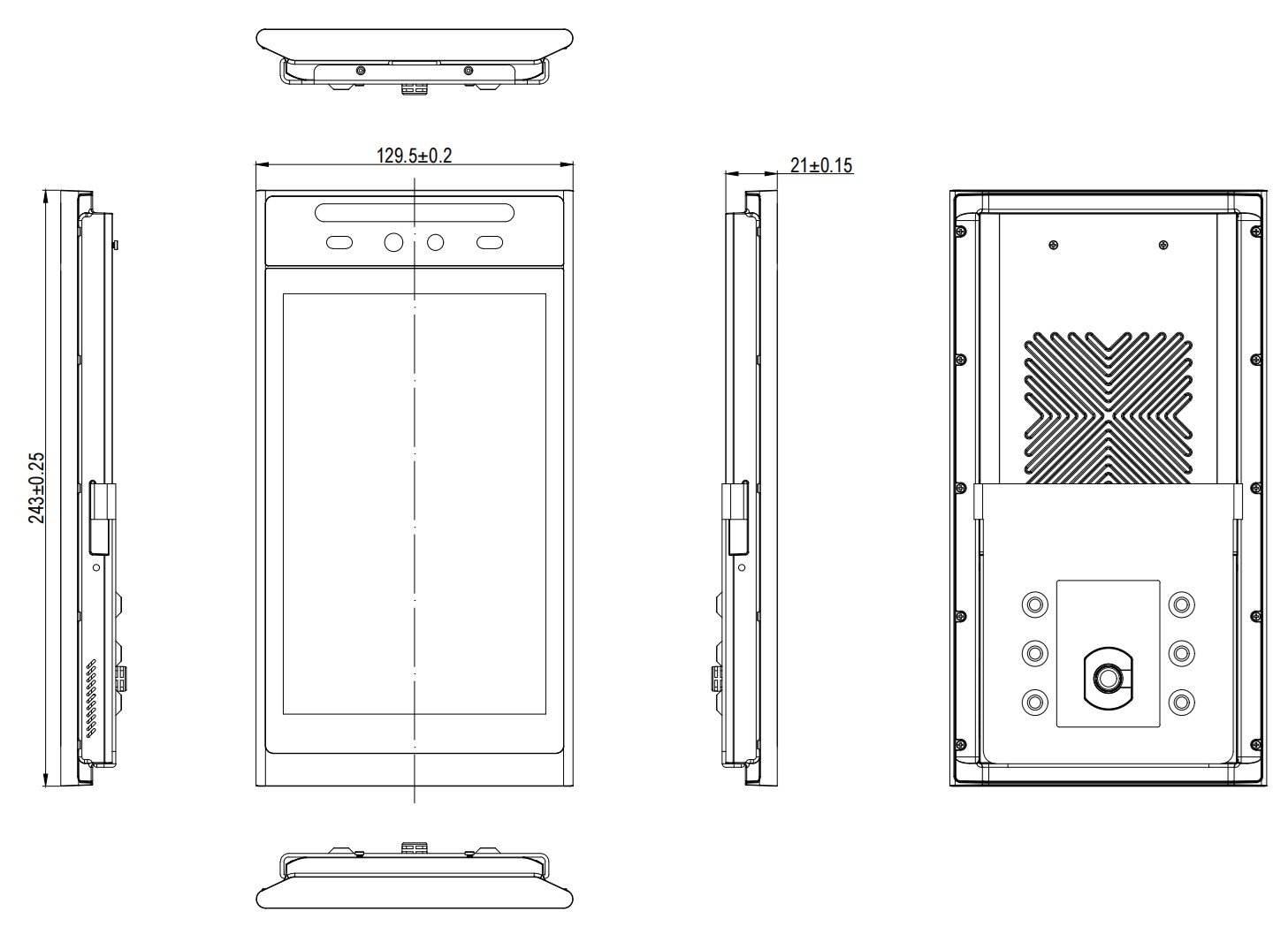

En el frontal, en orden: cámara IR, cámara RGB, luz de relleno blanca, luz de relleno IR y pantalla táctil LCD de 8 pulgadas. Montaje: torniquete, caja 86, pared plana y poste. El VF205-pro incluye además una sonda de temperatura; al instalar, atienda su orientación.

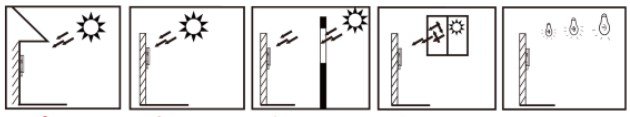

El área de lectura debe evitar la contraluz, la luz solar directa o la iluminación cercana con lámparas potentes.

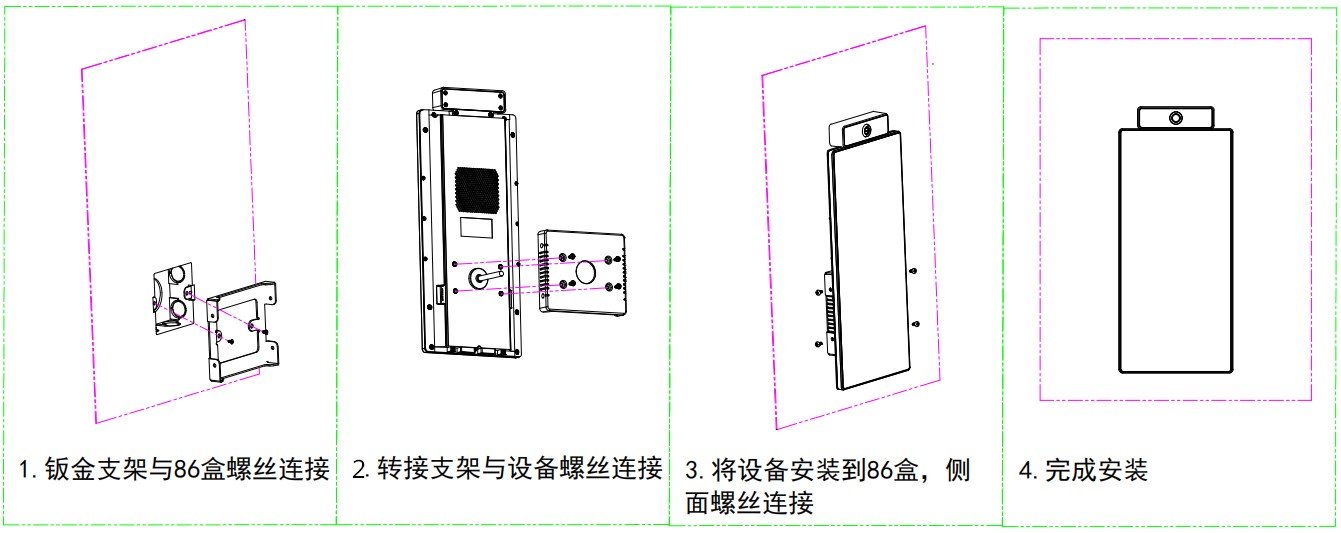

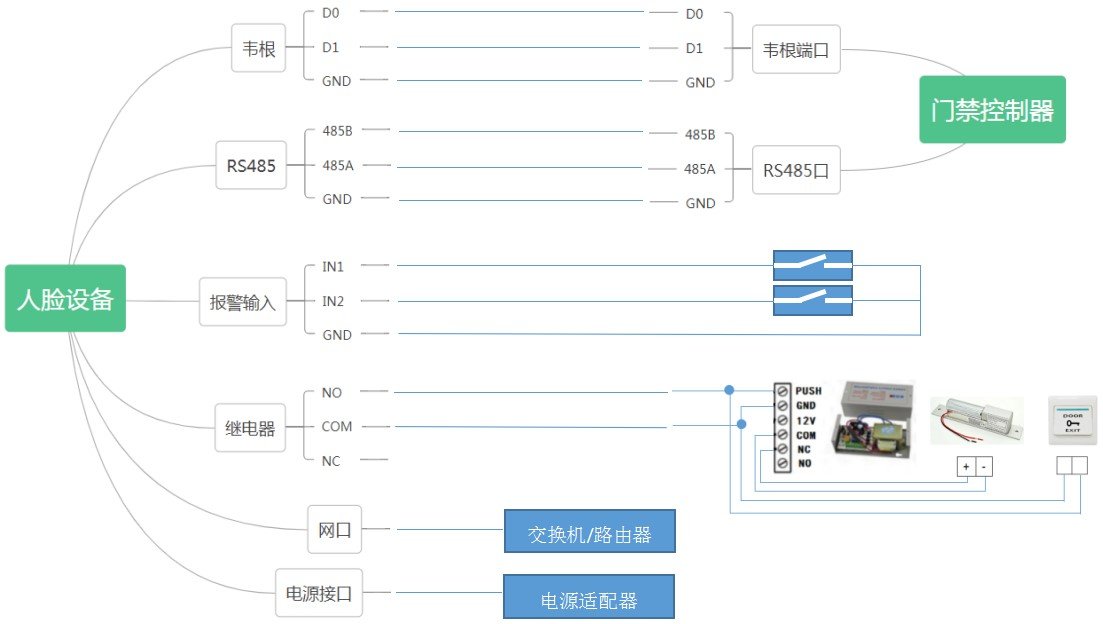

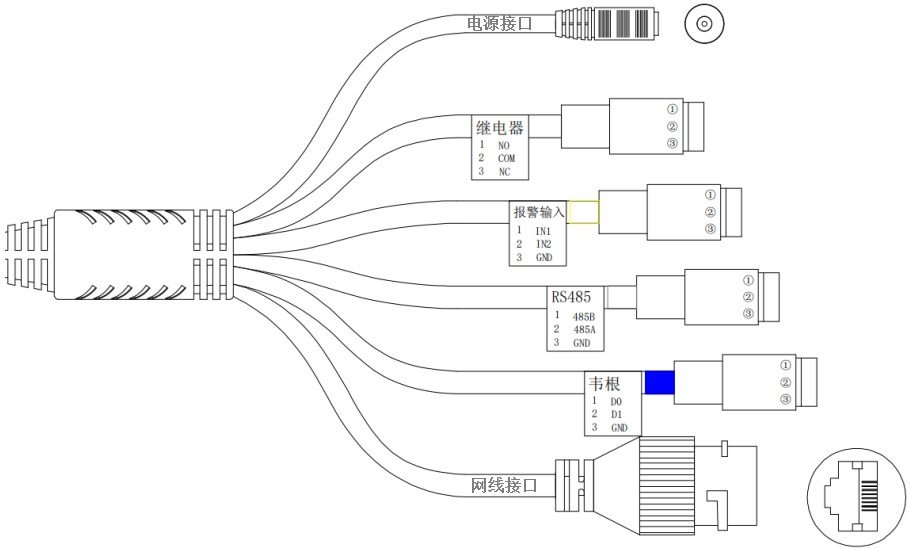

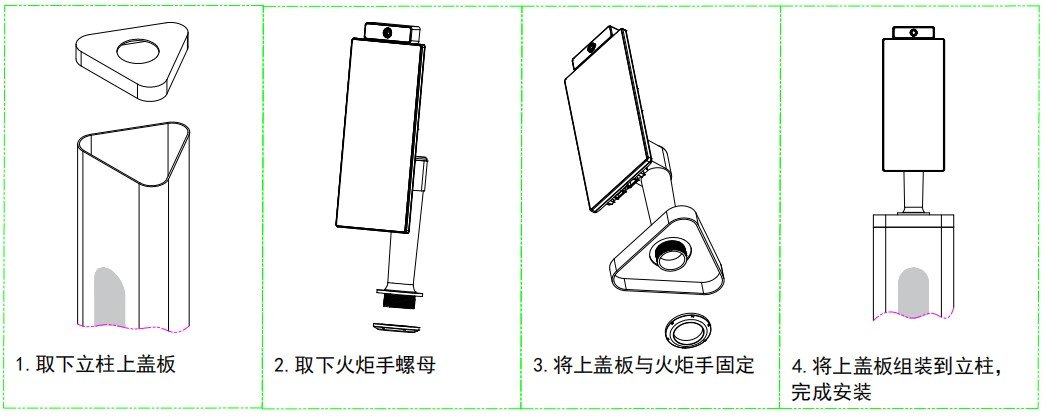

La instalación soporta caja 86, poste y torniquete; el cableado usa bornes de tornillo o versión de cable desnudo, según la definición de etiquetas. Los pines sin usar deben estar aislados; si un cortocircuito por falta de aislamiento daña el equipo, el usuario asume la responsabilidad. La cerradura eléctrica por defecto abre sin alimentación y cierra con alimentación (cabo de dos núcleos); otros tipos se conectan según sus características.

Sistema Linux, almacenamiento 8GB (16G/32G ampliable), ARM Cortex A7 MP2 1GHz; pantalla táctil de 8 pulgadas 800×1280. Comunicación con puerto 10/100M, WiFi 2,4G, RS485, Wiegand 26/34, 4G/GPS ampliable; relé 30V/1A, 2 entradas de alarma. Alimentación DC 9–24V (recomendado 12V), máx 16W. Vea la tarjeta de especificaciones.

Modo transparente: el rostro solo compara con la base local, la tarjeta/QR emiten directo. Modo protocolo: requiere un host superior que reciba vía 485/TCP/HTTP y devuelva el resultado. Modo desarrollo: actualmente solo lectura/escritura de tarjeta. Modo de autenticación de lista blanca: libera tras comparar con la lista blanca local.

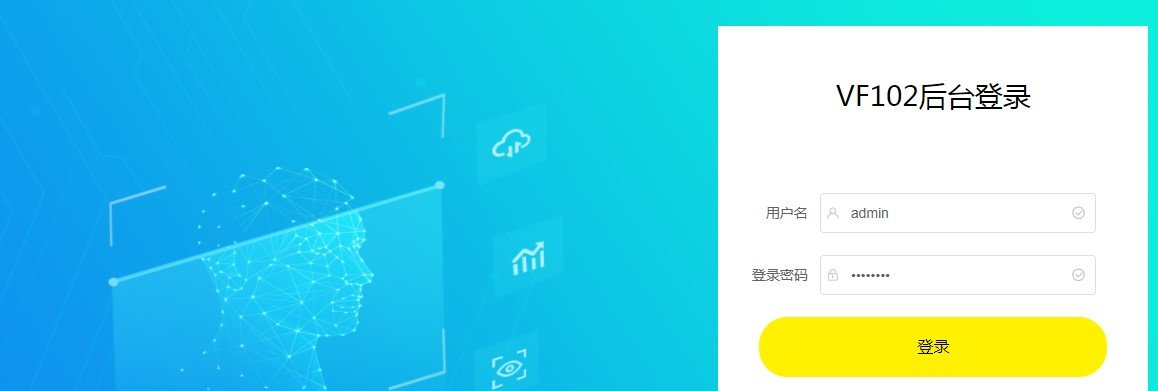

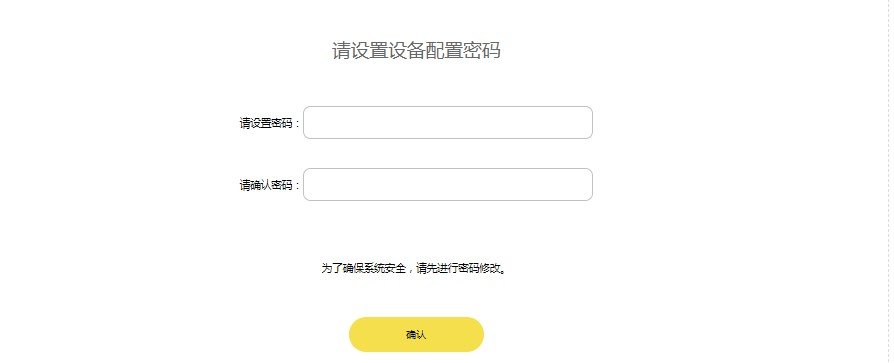

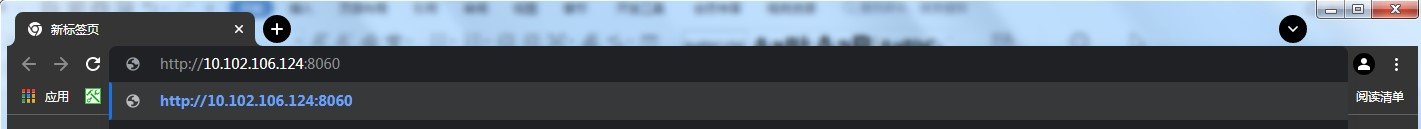

Tras conectar a red, la pantalla muestra el icono de red, la IP, la hora del sistema y el n.º SN. Ponga la PC y el equipo en la misma red, acceda por navegador a http://IPdelEquipo:8060/ para entrar al backend; usuario admin, contraseña password. Tras iniciar sesión establezca la contraseña de configuración del equipo para conmutar modo, actualizar y restablecer.

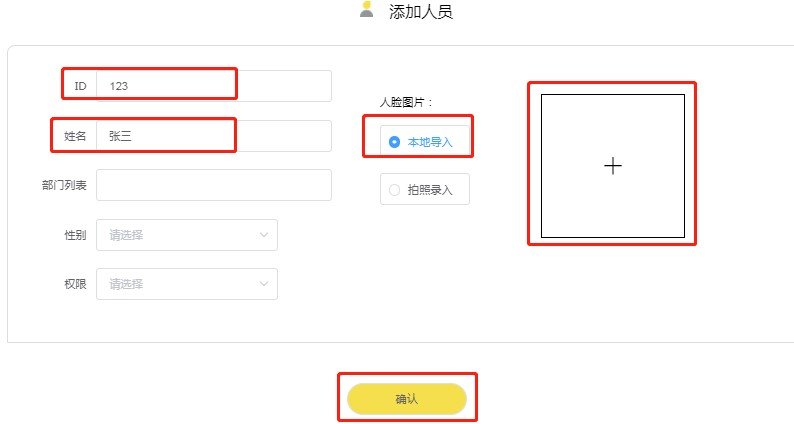

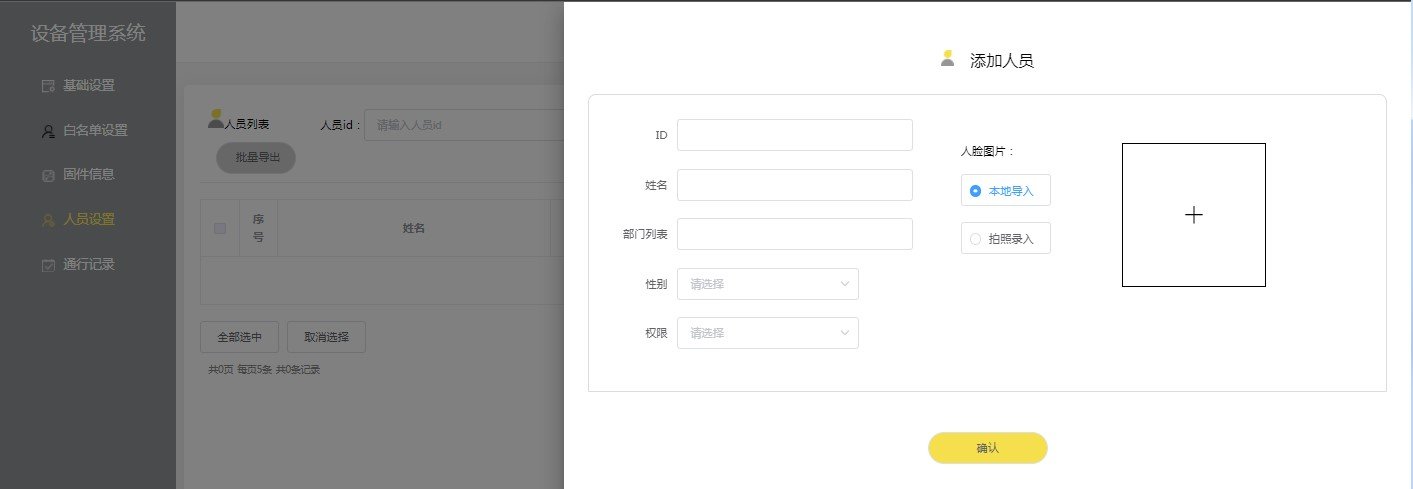

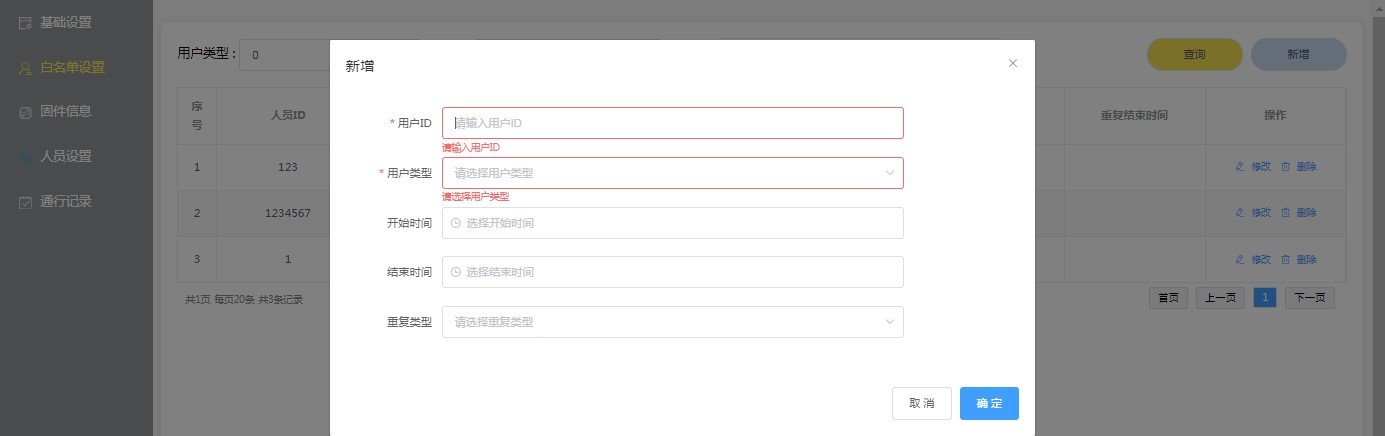

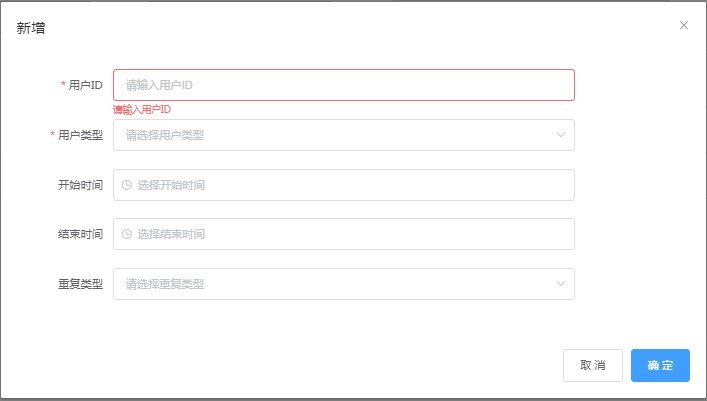

Escenario 1 (en red, solo paso por rostro): backend → personal → añadir persona → suba foto o capture → fije el modo de trabajo en transparente. Escenario 3 (modo lista blanca): la tarjeta/QR va por la lista blanca; basta con registrar el permiso para abrir; el rostro puede usar cualquier modo.

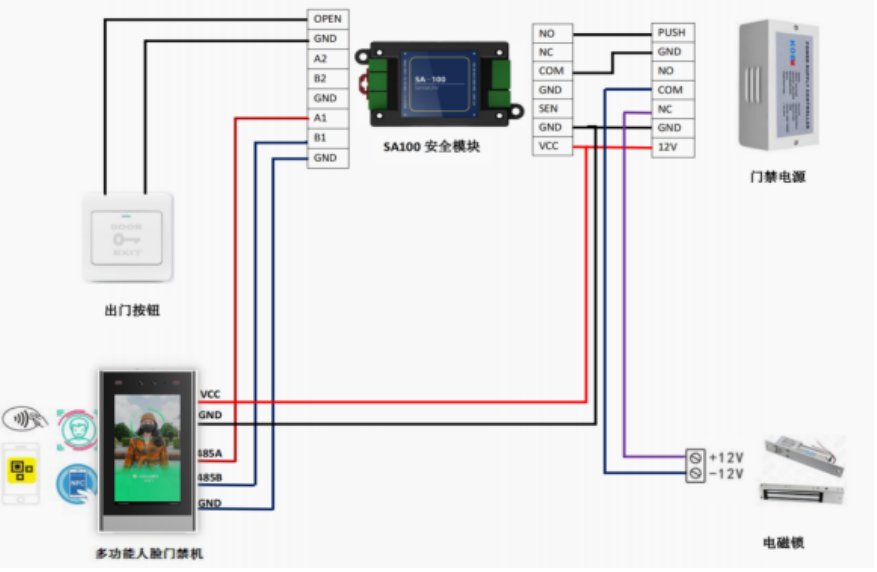

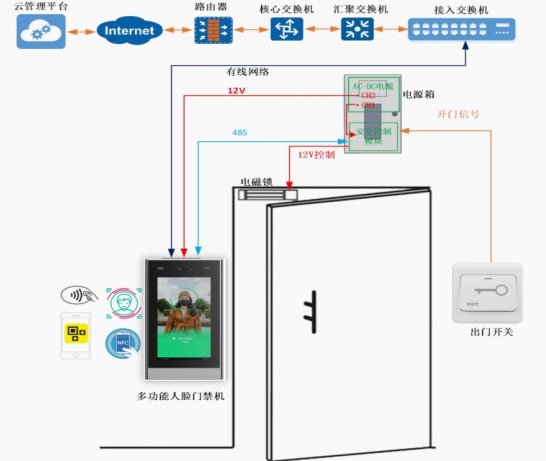

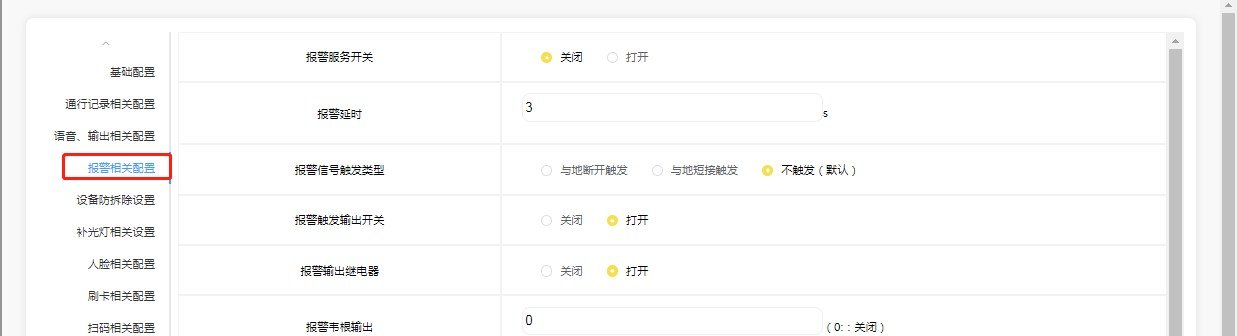

En uso independiente, el equipo completa localmente el reconocimiento y la salida. Con un módulo de seguridad, puede conectarse a permisos más estrictos y al enlace de alarmas, adecuado para sitios de mayor seguridad.

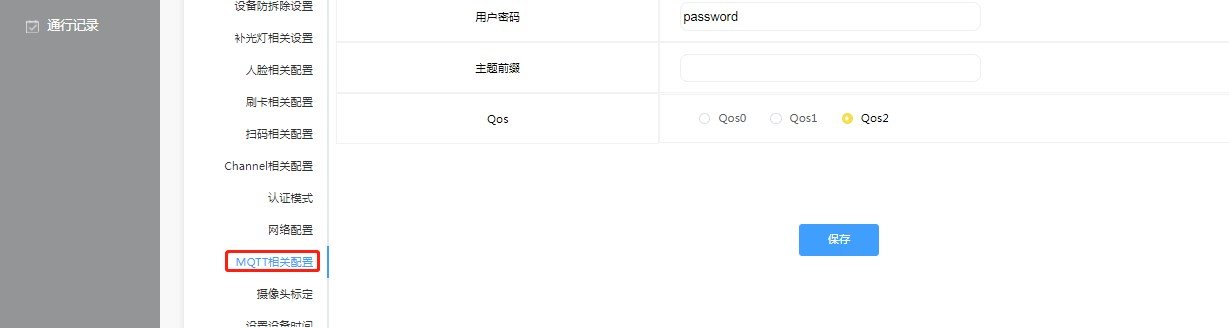

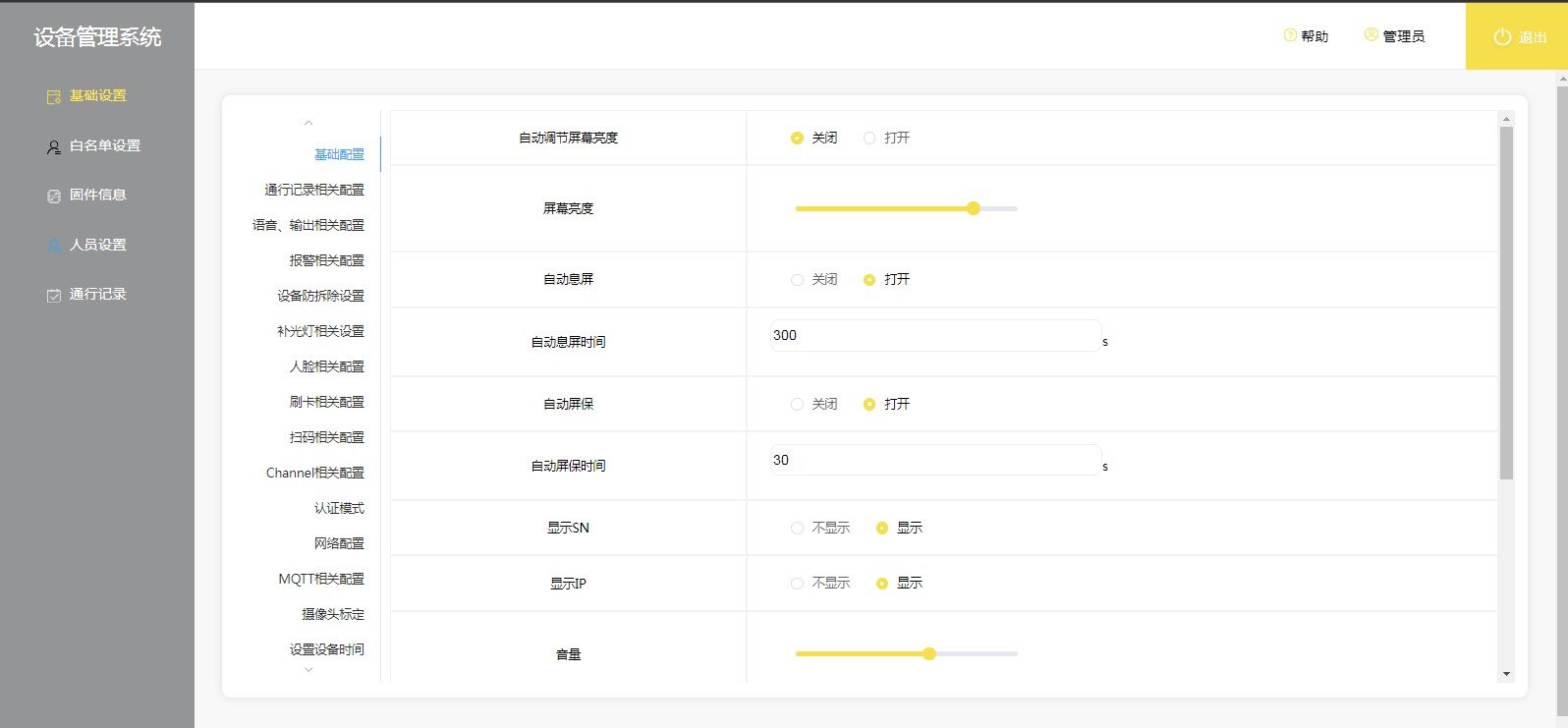

Los ajustes básicos cubren brillo, apagado, protector de pantalla, imagen de logotipo/protector, volumen, auto-hora y zona horaria. La voz y la salida pueden definir, por evento, la voz, el relé, el 485 y la salida Wiegand de facial/tarjeta/QR. La configuración facial incluye umbrales, vida, mascarilla y distancia; el modo de autenticación define el tipo de reconocimiento, el modo de trabajo de tarjeta/rostro y el canal en línea. La lista blanca, el firmware, el personal y los registros se gestionan en el backend.

Requisitos de la foto de registro facial: píxel 80–512, tamaño 50–300K, ancho 512–800 / alto 640–1024, JPG, foto de vida real sin filtro ni oclusión. El entorno de instalación debe evitar la contraluz y la luz fuerte directa, ya que la luz intensa interfiere con el módulo de temperatura. Al cablear, los pines sin usar deben estar aislados.
