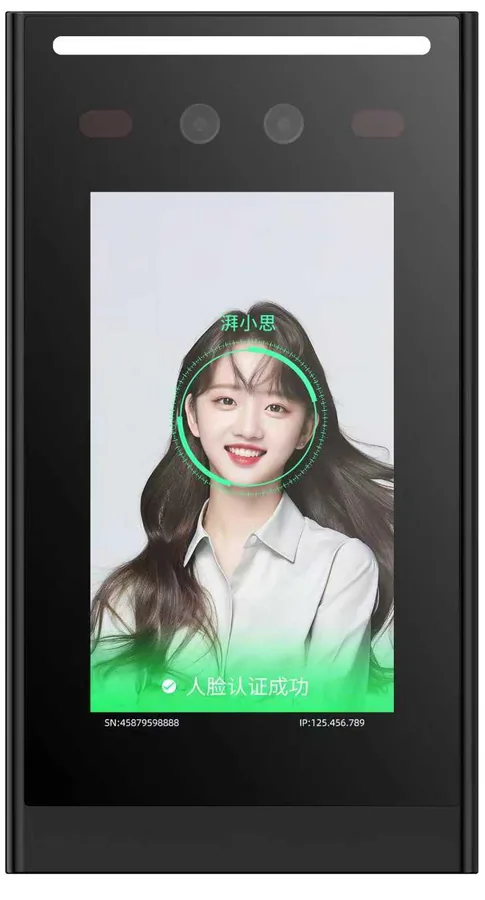

VF202 人脸识别门禁机

Gracias por utilizar el dispositivo facial VF202. La lectura cuidadosa de este documento le ayudará a comprender sus funciones y características, y a dominar rápidamente su uso e instalación.

El VF202 funciona con Linux y 8GB de almacenamiento, RS485, Wiegand, Ethernet y 4G opcional. El reconocimiento facial se realiza localmente; la biblioteca de rostros se almacena en el dispositivo y, al tener éxito, emite el ID de persona por uno de los cuatro métodos anteriores. También soporta tarjeta bajo pantalla y desbloqueo inalámbrico por Bluetooth, ofreciendo múltiples modos de paso. Destacados: pantalla HD de 5 pulgadas, difusión de voz, fuerte interactividad y usabilidad.

LCD de 5 pulgadas con difusión de voz, avisos de voz humana real, cámara binocular de megapíxeles. ≥99% de precisión, reconocimiento en milisegundos. Distancia facial 0,3–1,5m, biblioteca de 2000 rostros, 10.000 tarjetas IC, 50.000+ registros. Detección de vida silenciosa integrada bloquea ataques con foto/vídeo/mascarilla. Protocolo MQTT. Reservado salida de ID facial RS485 / Wiegand. RTC de alta precisión con batería retiene la hora sin alimentación. Registro/configuración más fácil con la app de acceso dedicada. Personalización de logotipo. Fondo de protector de pantalla personalizado.

[Sistema] SO: Linux. Almacenamiento: 8GB. CPU: ARM Cortex A7 MP2 1GHz. NPU: 0,6 TOPS.

[Pantalla] LCD 5 pulgadas, 480×854.

[Comunicación] Cableado: 1×puerto 10/100M. Inalámbrico: 4G opcional. 1×RS485. 1×Wiegand 26/34.

[Físico] Relé: 30V/1A. 2×entrada de alarma.

[Alimentación] 9–24V DC (recomendado 12V). Máx 7W.

[Cámara] RGB FOV D70,3°/H63°/V38°, f/2,0, 1920×1080, 4,35mm. IR FOV D68°/H60°/V37°, f/2,2, 1616×1232, 2,35mm.

[Altavoz] integrado 8Ω 2W.

[Material] PC ignífugo + acrílico.

[Ambiente] -20–55°C; 10–90% HR (sin condensación).

[Protección] ESD 8KV contacto / 15KV aire. IP54.

[Rendimiento facial] Algoritmo: detección facial dinámica 1:N (anti foto/vídeo) + vida IR por hardware. Capacidad 2000. Distancia 0,3–1,5m. Tasa de paso ≥99% (a 2000). FAR ≤0,01% (a 2000). Tiempo <0,3s.

[Rendimiento de tarjeta] Antena 13,56MHz, 30×30mm, distancia 0–3cm. Tarjetas: M1, S70, Mifare Classic-4439, Mifare Classic-S50, Mifare Ultralight, Mifare Ultralight-C, Mifare DESFire EV1 2K/4K/8K, DESFire EV2 2K/4K/8K, DESFire EV3 2K/4K/8K, DESFire-Light, NTAG-213/215/216, FM11RF08 4uid/7uid/32N, tarjeta ID, ISO14443B, FM1208 (8K/9/10).

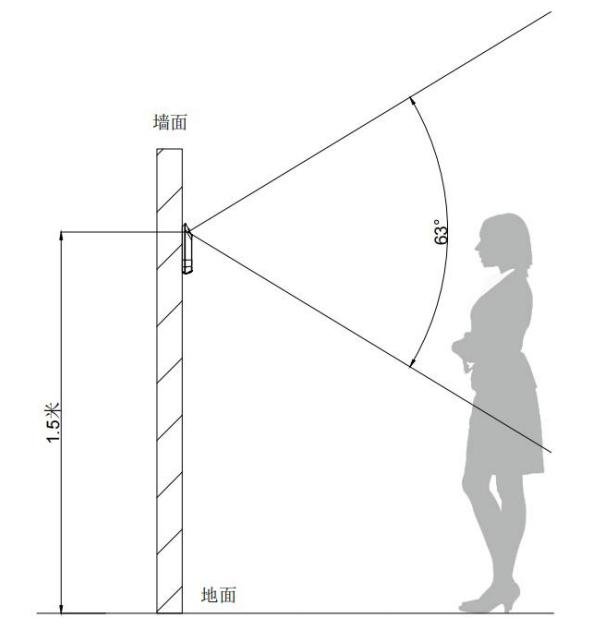

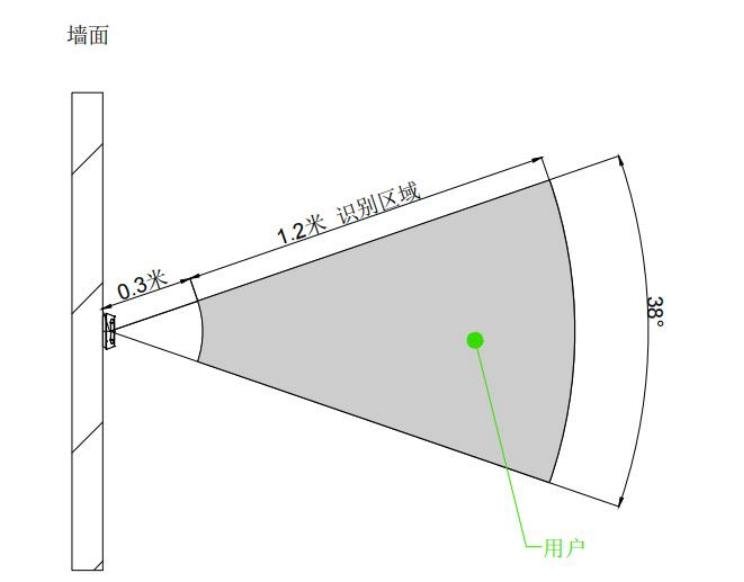

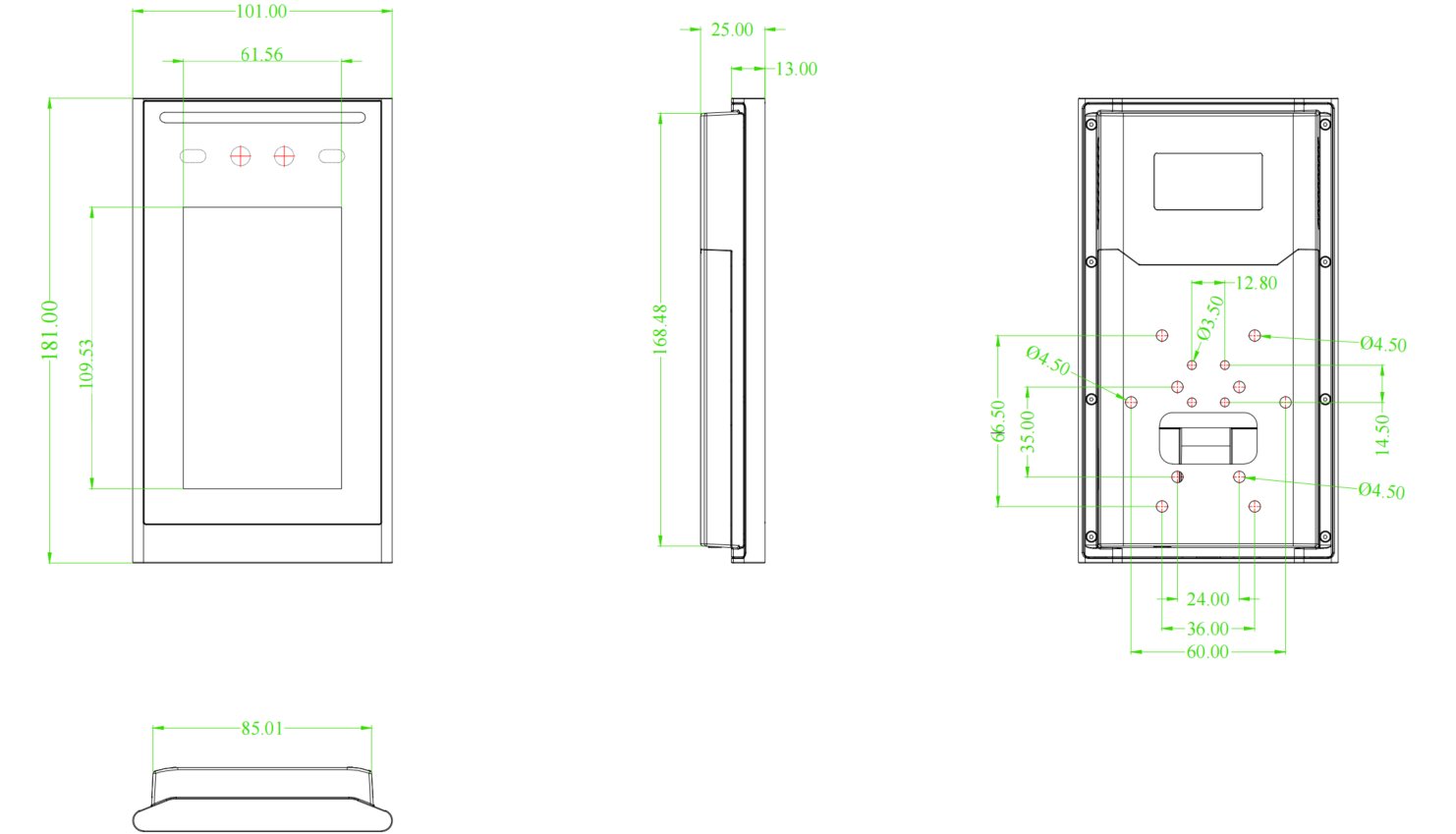

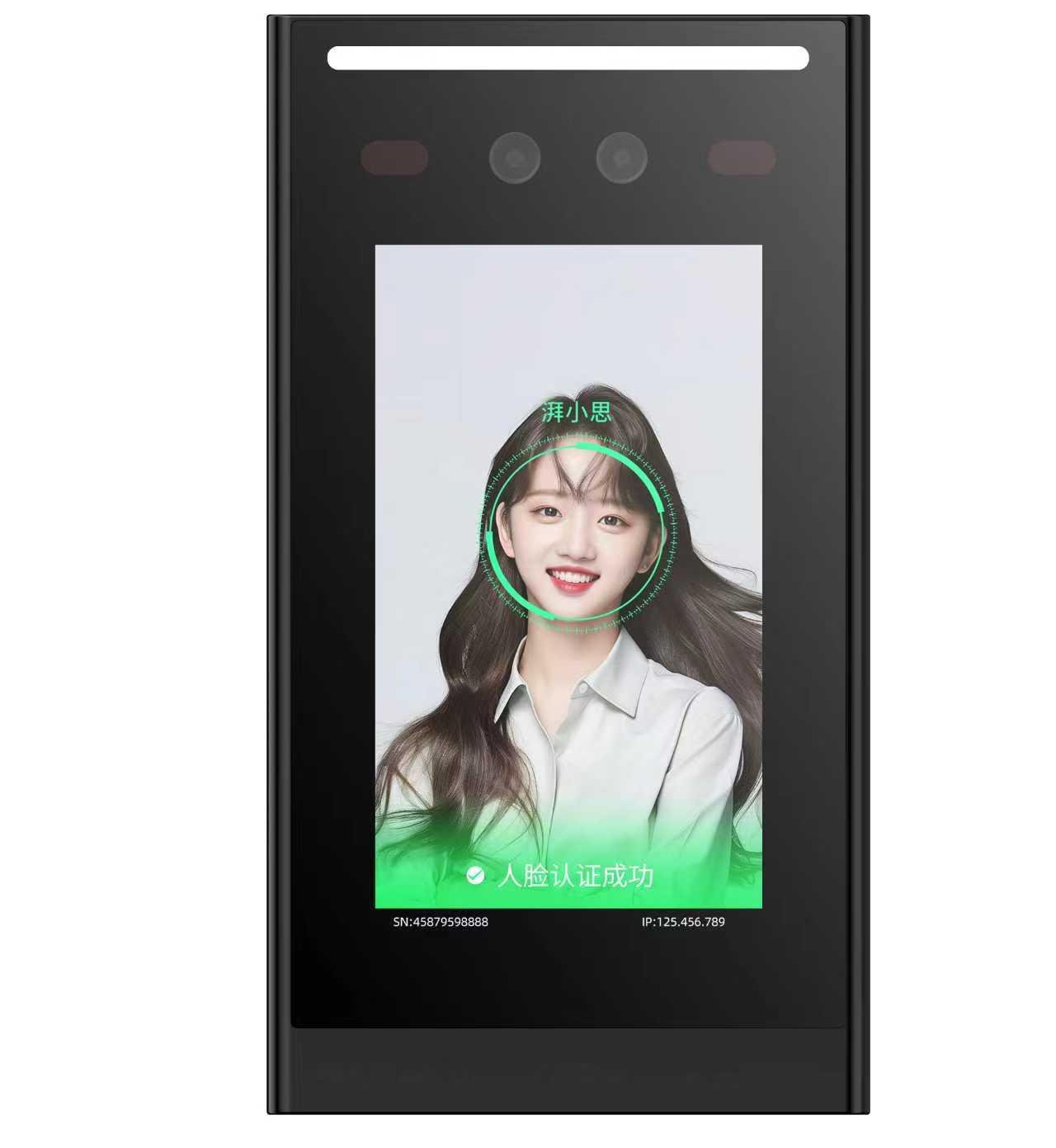

Imagen de apariencia. Dibujo de dimensiones. Diagrama de área de lectura.

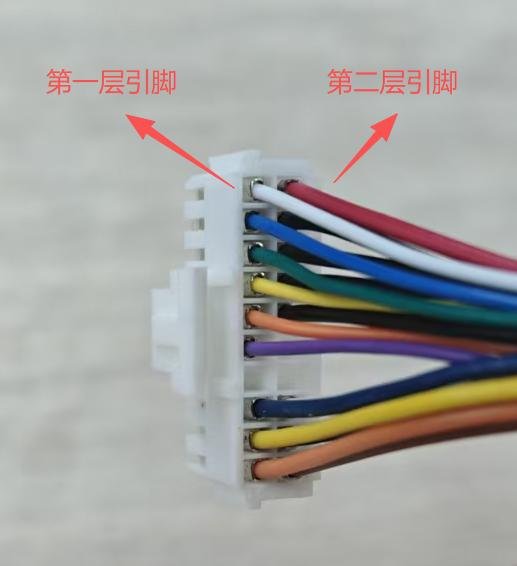

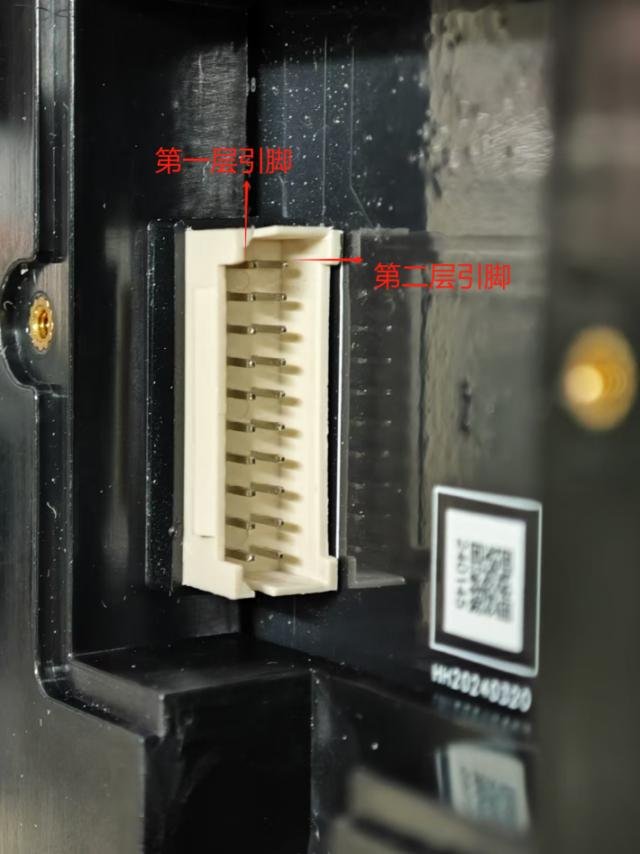

Coincida los pines de interfaz del dispositivo con la placa de cable; frente a la placa de cable, su lado izquierdo corresponde a los pines de la segunda capa de la interfaz del dispositivo.

[Capa 1] 1 GPIO_IN1 alarma, 2 GPIO_IN2 alarma, 3 WG-D0, 4 WG-D1, 5 RS485-B, 6 RS485-A, 8 RELAY_NO, 9 RELAY_COM, 10 RELAY_NC.

[Capa 2] VCC_IN, GND, RELAY_NO (reserva), RELAY_COM (reserva), RELAY_NC (reserva).

Tras el arranque, mantenga pulsado el botón de desbloqueo bajo la pantalla para entrar a ajustes. Usuarios locales: añada/elimine/edite personas y credenciales en el dispositivo. Red: configure WiFi/Ethernet. Gestión de acceso: ajuste relé, MQTT, etc. Sistema: otra configuración. Info dispositivo: SN, versión de firmware. Registros: registros de paso. Voz: edite texto de difusión. ID en la nube: verificación de persona en línea tras activar. Ayuda: código QR al tutorial.

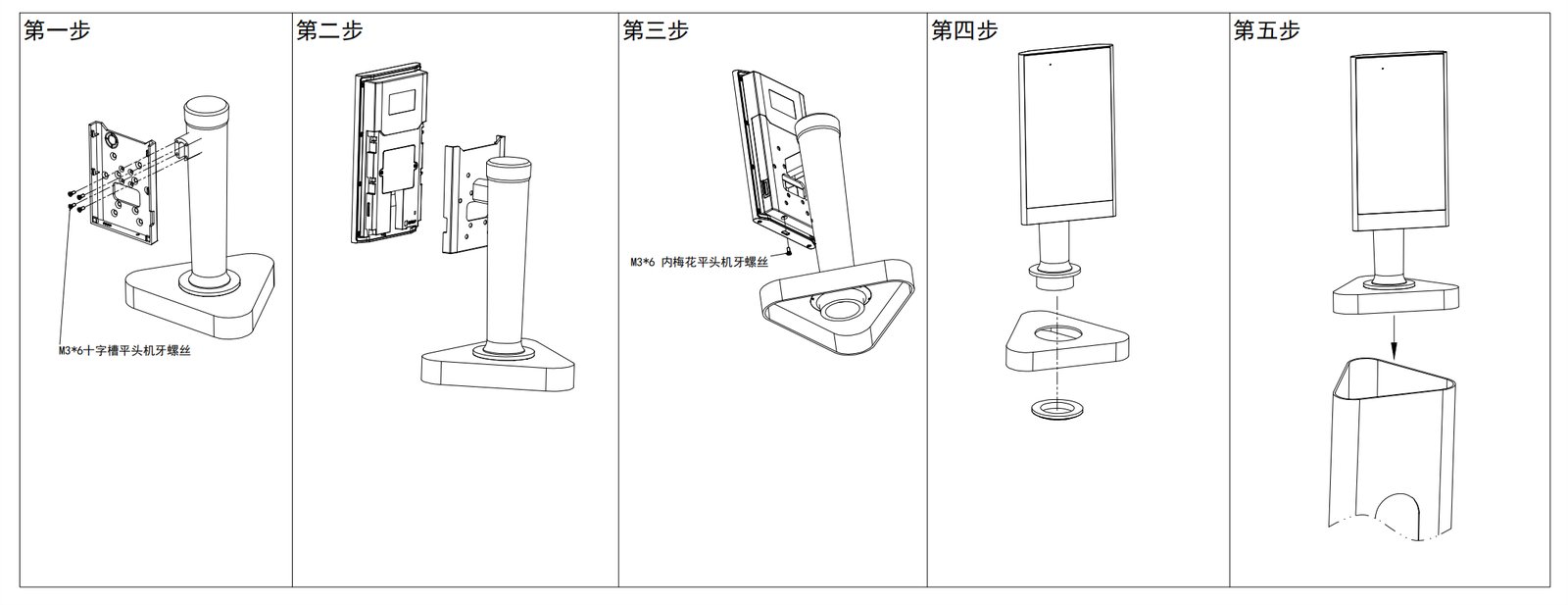

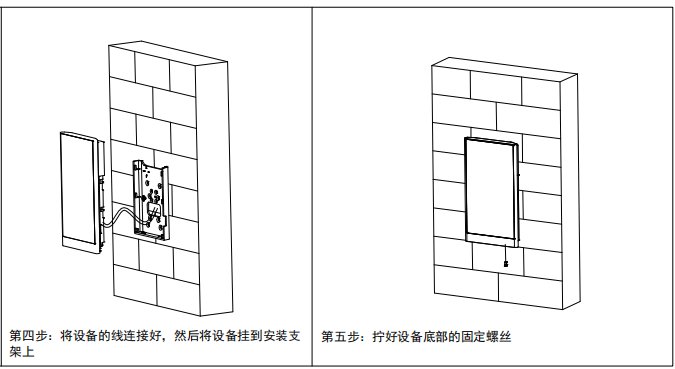

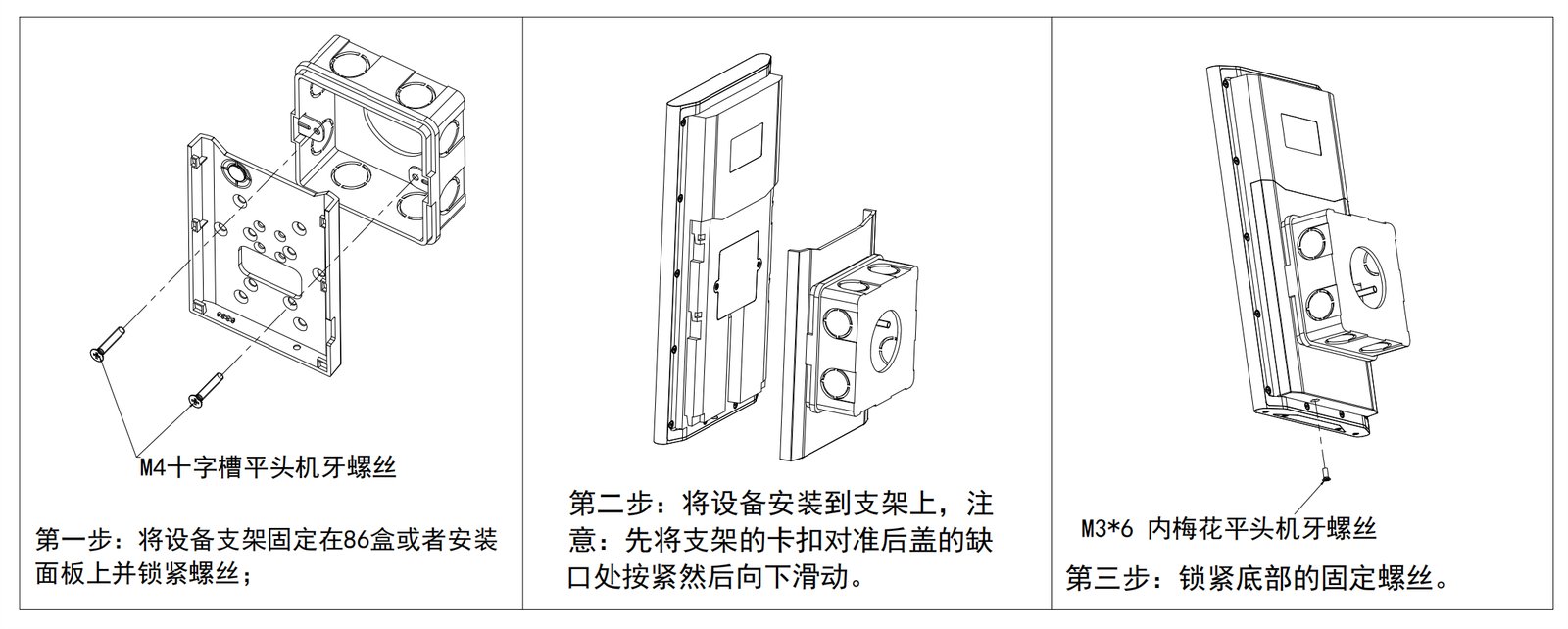

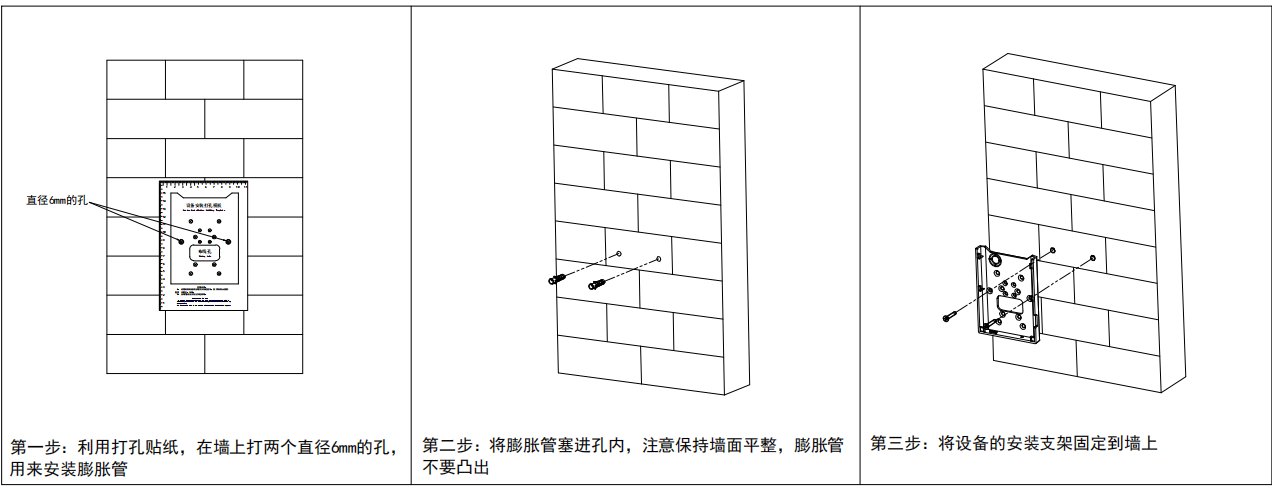

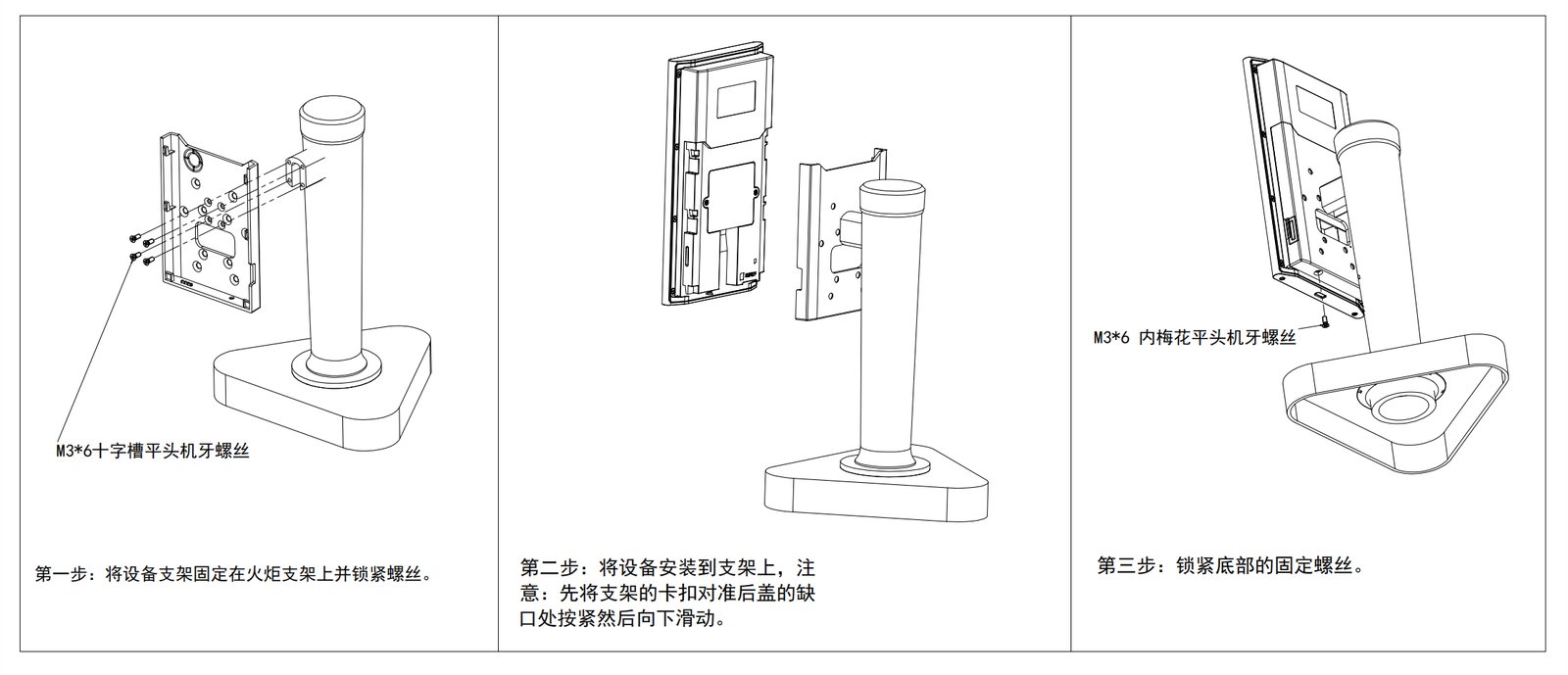

Caja 86, soporte torcha, poste, pared plana.

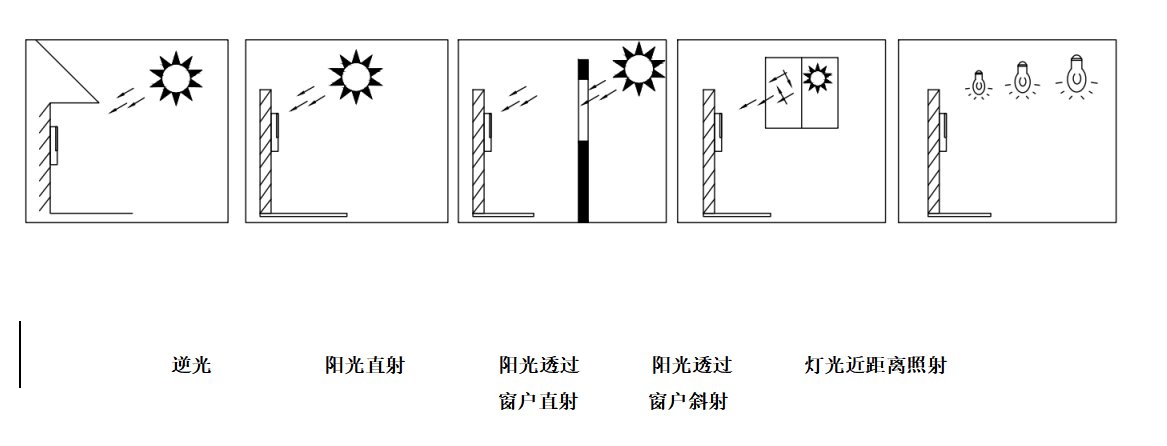

Alimentación estándar 9–24V, del host o independiente; el sobretensión puede dañar. No lo desmonte. Evite luz fuerte sobre lente/panel QR; manténgolos limpios. Cableado firme y aislado para prevenir cortocircuitos.
