VF106 人脸一体机

Gracias por utilizar el terminal facial VF106. La lectura cuidadosa de este documento le ayudará a comprender las funciones y características del equipo, y a dominar rápidamente su uso e instalación.

El VF106 usa un Cortex-A55 de 64 bits cuádruple núcleo (hasta 2,0GHz) con NPU 1TOPS, Android 11, RAM 2GB/4GB y almacenamiento 16GB (ampliable a 32GB/64GB). Integra reconocimiento facial (hasta 100.000 rostros, ≥99% de precisión), control de paso, control de acceso, pago facial, medición de temperatura, tarjeta y escaneo QR, con RS485/232, Ethernet, WiFi y 4G opcional (cinco opciones de comunicación).

Destacados: pantalla táctil de 8 pulgadas, difusión de voz, fuerte interactividad y facilidad de uso, además de un SDK Android para desarrollo secundario. Adecuado para parques industriales, oficinas, bancos y escuelas.

Cortex-A55 de 64 bits cuádruple núcleo, hasta 2,0GHz, NPU 1TOPS. Android 11. Pantalla LCD táctil de 8 pulgadas de alta luminosidad, reconocimiento facial, difusión de voz humana real. Biblioteca de rostros hasta 100.000, ≥99% de precisión a biblioteca completa, reconocimiento ≤0,3s/persona. Distancia de reconocimiento 0,3–1,5m. Doble cámara 2MP (RGB + IR). Rango dinámico >80dB. Se adapta a los algoritmos faciales Baidu/Zhenshi/Kuangshi. Reconocimiento efectivo con mascarilla, gafas o sombrero; soporta detección de mascarilla. Detección de vida silenciosa integrada bloquea ataques con foto, vídeo y mascarilla. Red WiFi/Ethernet/4G (opcional). SDK para desarrollo secundario. Entrada de alarma externa, entrada de sensor de puerta, entrada de botón de salida. Un puerto RS485/RS232 para conectar un controlador de acceso. RTC de alta precisión con batería retiene la hora sin alimentación. Protección ESD 8KV contacto / 10KV aire. IP66 (modelos sin módulos de temperatura/4G). Personalización de logotipo/protocolo, OEM soportado. Montaje en torniquete, caja 86, pared plana y poste.

[Unidad completa] Tipo: reconocimiento facial, control de paso, terminal de acceso, pago facial, tarjeta, escaneo QR. Modelo: VF106. SoC: Cortex-A55 de 64 bits cuádruple núcleo. Reloj: 2,0GHz. SO: Android 11. Cómputo: 1TOPS. RAM: 2GB/4GB. Almacenamiento: 16GB (ampliable 32GB/64GB). Tiempo de arranque: ≤60s. Voltaje: 9–24V (recomendado 12V). Potencia: 17W máx.

[Apariencia] Material: aleación de aluminio CNC. Acabado: anodizado. Color: plata.

[Interfaces externas (pigtail)] Eléctrico: alimentación, relé 30V/1A, Ethernet, 485/232, entrada de alarma, entrada de sensor de puerta, USB×2. Físico: RJ45 8P8C, conector DC 5,5×2,5mm, terminal de tornillo 3,5mm, USB-A hembra.

[Red/Inalámbrico] Ethernet: 10/100M. WiFi/BT: WiFi 2,4G / BT 4,2. Cellular: 4G banda completa.

[Reconocimiento facial] Cámara: RGB 1920×1080 reconocimiento, IR 1920×1080 vida. Rango dinámico: >80dB. Modos: 1:N / 1:1 conmutables. Tiempo: ≤300ms. Distancia: 0,3–1,5m. Biblioteca: 100.000. Precisión: ≥99% (a 100.000 rostros). Adaptación de luz: sol directo u oscuridad total. Registro: 1) Importación masiva plataforma PaaS; 2) Importación masiva por USB.

[Protección de carcasa] Ingreso: IP66 (excl. módulo 4G). ESD: 8KV contacto / 10KV aire. Sobretensión: alimentación, Ethernet, 485 diferencial 0,5KV, común 1KV.

[Ambiente] Funcionamiento: 0–55°C (chip comercial; industrial opcional). Almacenamiento: -40–80°C. Humedad: 10–90%.

[HMI] LCD: táctil 8 pulgadas. TP: capacitivo, 5 puntos. Voz: altavoz integrado 8Ω 1W, TTS.

[Varios] Config: plataforma herramienta / pantalla táctil. Eco: RoHS. Escenas: interior/exterior. Parasol: chapa pintada en blanco. Montaje: escritorio (base estándar), pared (caja 86/pared plana, canal de cable), torniquete/poste (con soporte torcha). Adaptador: 12V/3A.

[Módulo tarjeta] Antena: 13,56MHz. Tamaño: 42×28mm. Distancia: 0–5cm (varía según tarjeta). Tarjetas: S50, S70, FM1208, FM1216-137, MIFARE CLASSIC EV1 4K (S70), MIFARE DESFire EV2 D42, UL, FM1208 1K+7K, NTAG216, Ultralight C, UL EV1, DESFire EV2 D41, Ultralight EV1, MIFARE DESFire EV2 D82, info tarjeta ID.

[Módulo QR (baja)] Códigos: QR, DM, PDF417, CODE39, CODE93, CODE128, ISBN-10, ITF, EAN-8, EAN-13, UPCA, UPCE, etc. Medio: pantalla/papel. Sensor: 640×480. Dirección: 360°. Ángulo: H47,2°/V59,7°, FOV 71,6°. Precisión: ≥7mil. Velocidad: 50ms promedio, continuo. Profundidad: 29,36–147,39mm (papel 15mil); 29,37–157,86mm (pantalla 15mil). Retroalimentación: zumbador. Movimiento: 0,182 m/s. Luz: 0–80000Lux.

[Módulo QR (alta)] Códigos: QR, PDF417, EAN-8, EAN-13, ISBN-10, CODE39, CODE93, CODE128, UPCA, UPCE, ITF, Aztec, etc. Medio: pantalla/papel. Sensor: 640×480. Dirección: 360°. Ángulo: H75,4°/V61,7°, FOV 88,7°. Precisión: ≥7mil. Velocidad: 50ms promedio. Profundidad: 15,47–185,97mm (papel); 28,26–282,14mm (pantalla). Retroalimentación: zumbador. Movimiento: 0,260 m/s. Luz: 0–80000Lux.

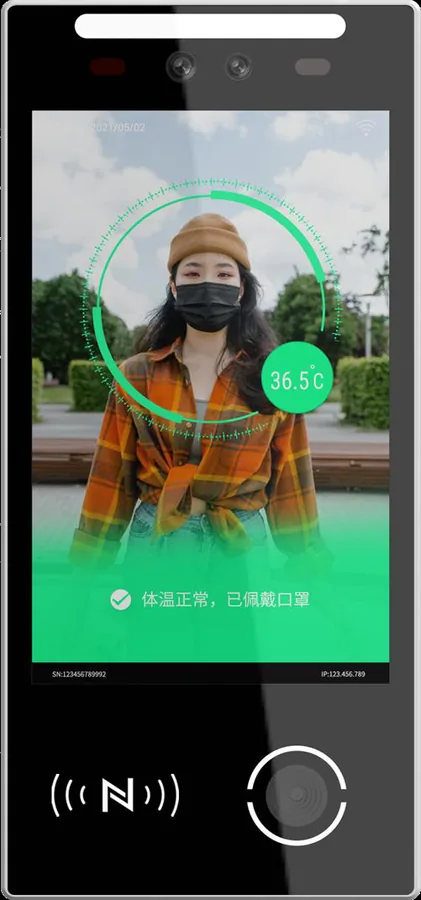

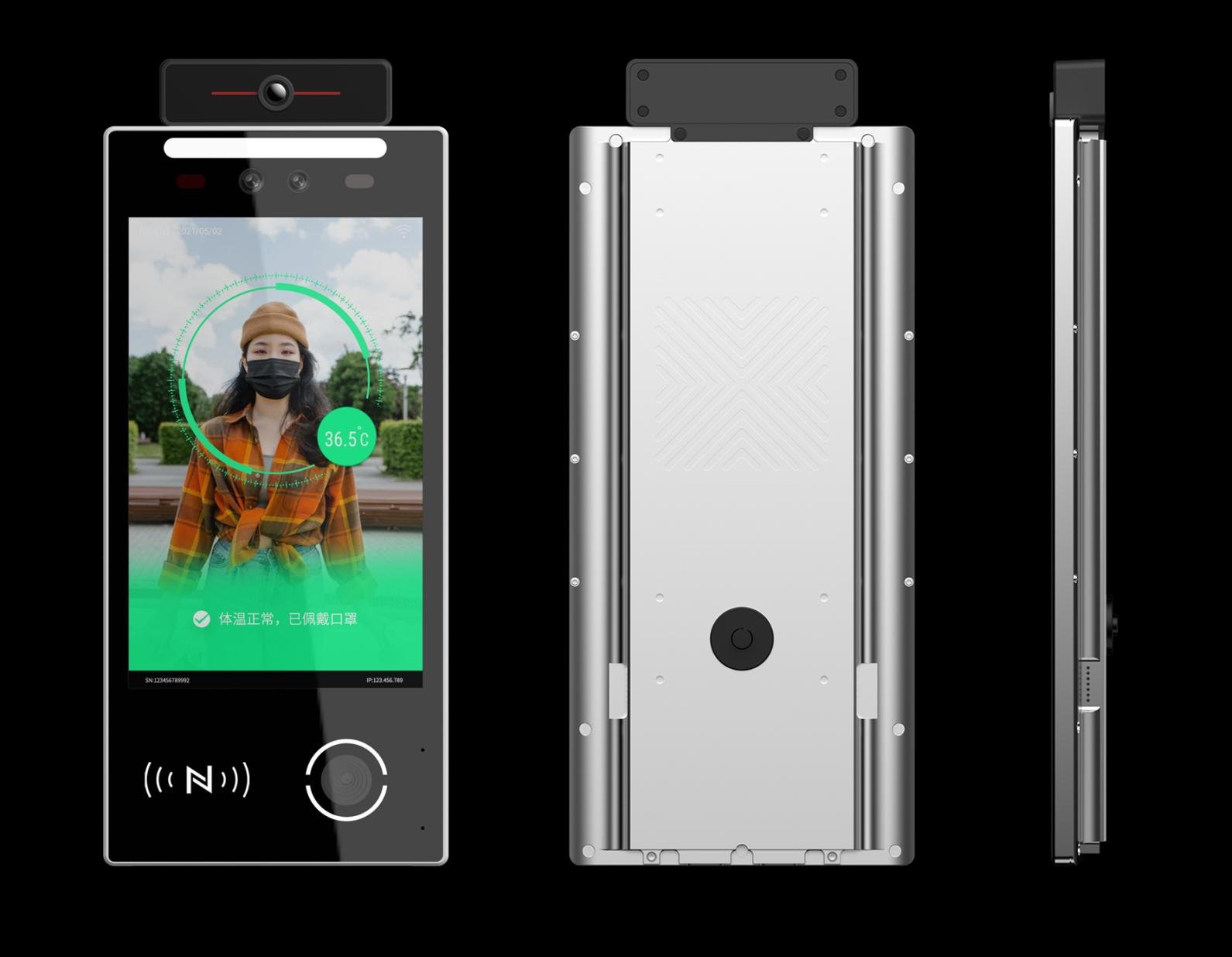

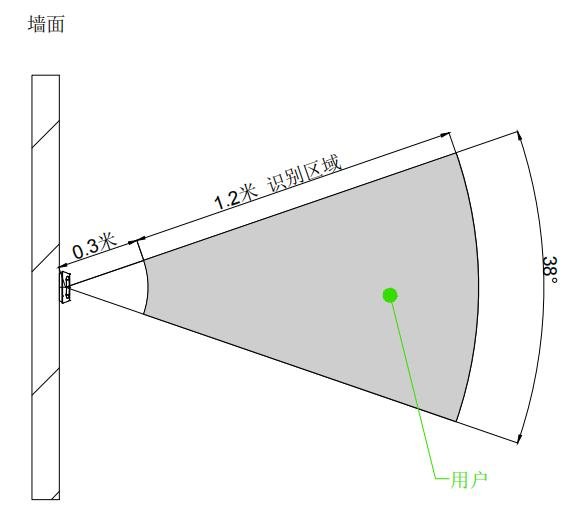

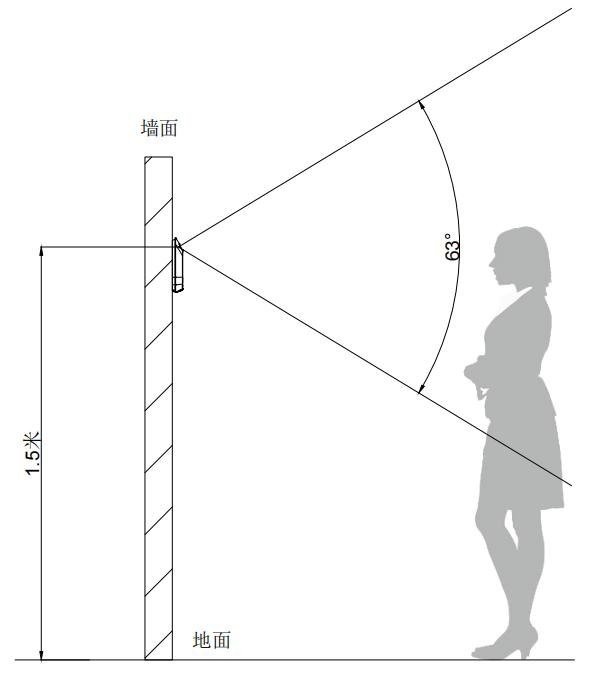

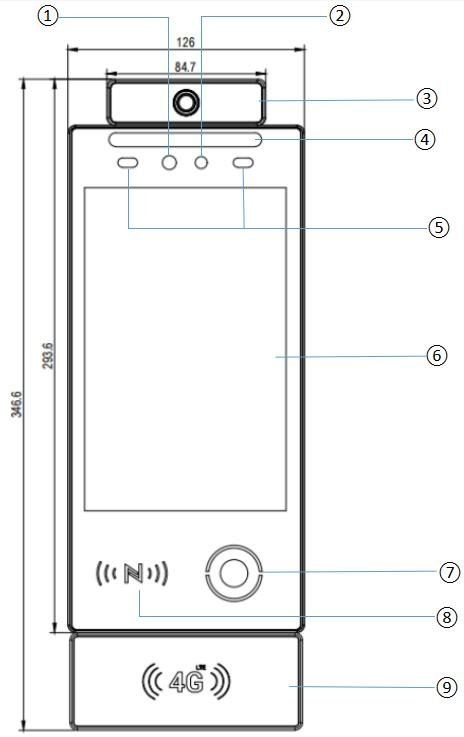

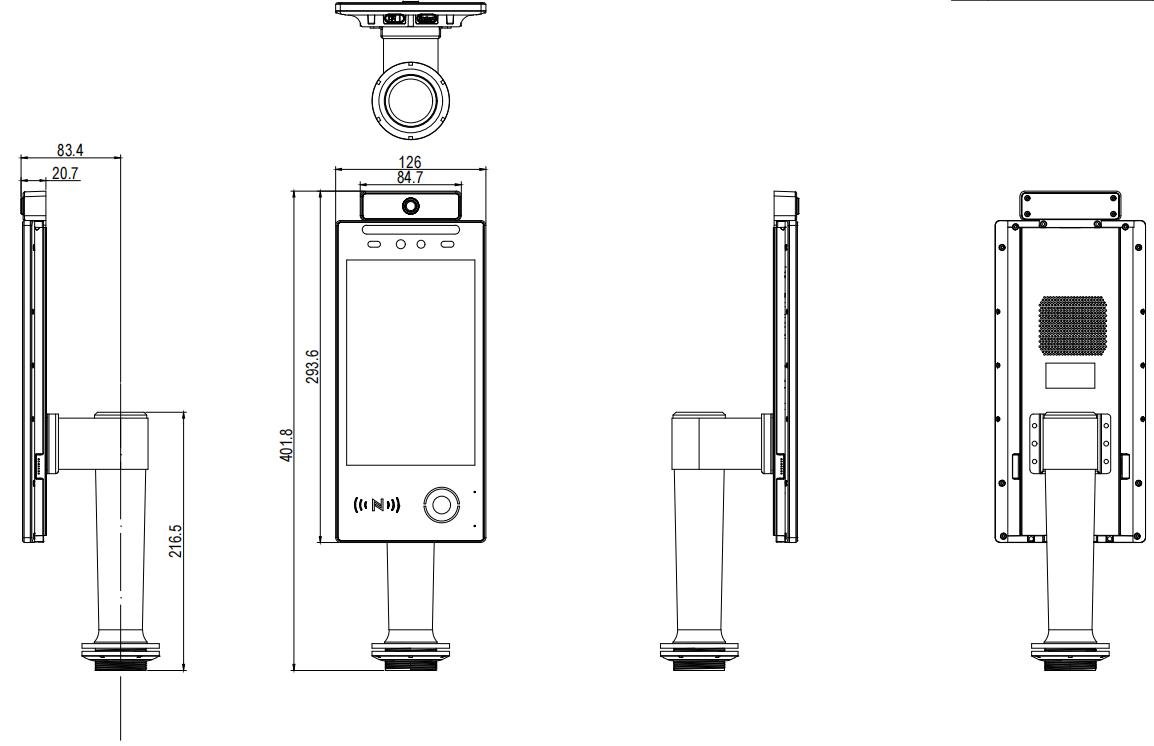

Imagen de apariencia. Dibujo de dimensiones. Descripción: cámara IR, cámara RGB, sonda de temperatura (opcional), luz de relleno blanca, luz de relleno IR, pantalla LCD táctil de 8 pulgadas, módulo QR, módulo tarjeta, módulo 4G (opcional). Diagrama de área de lectura. Vista lateral. Vista superior.

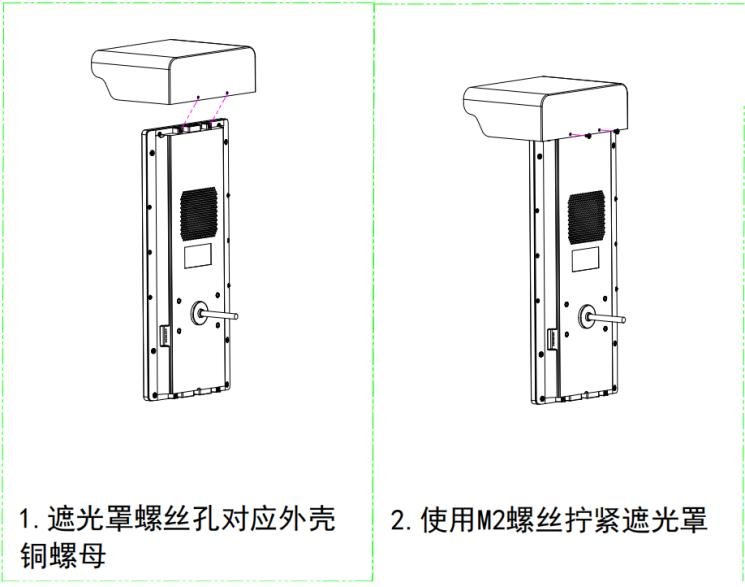

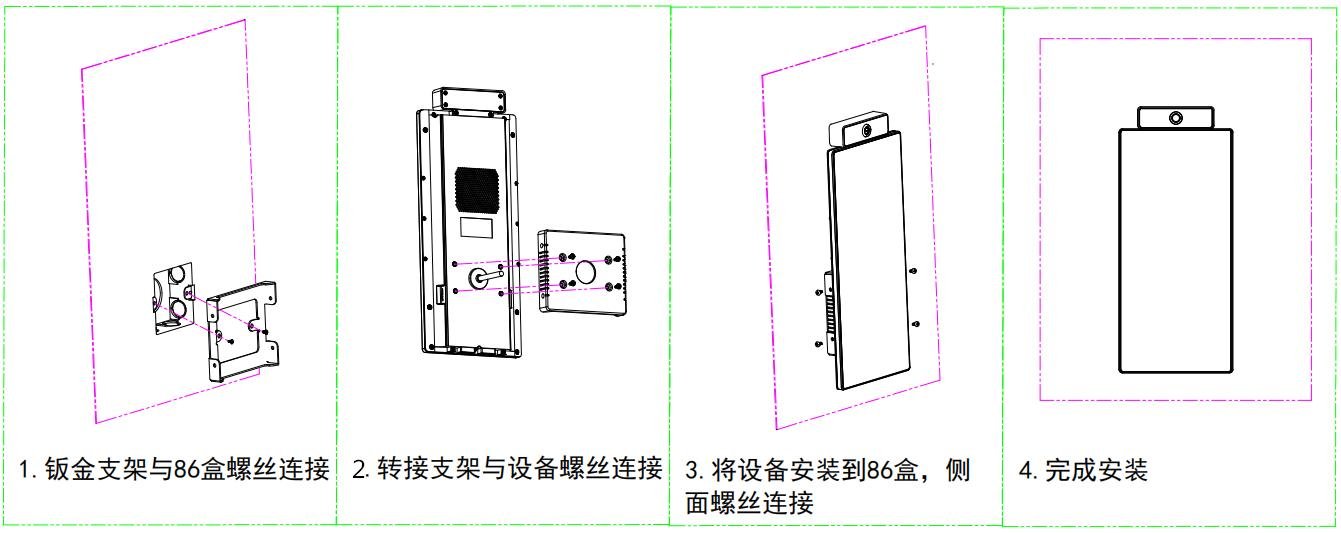

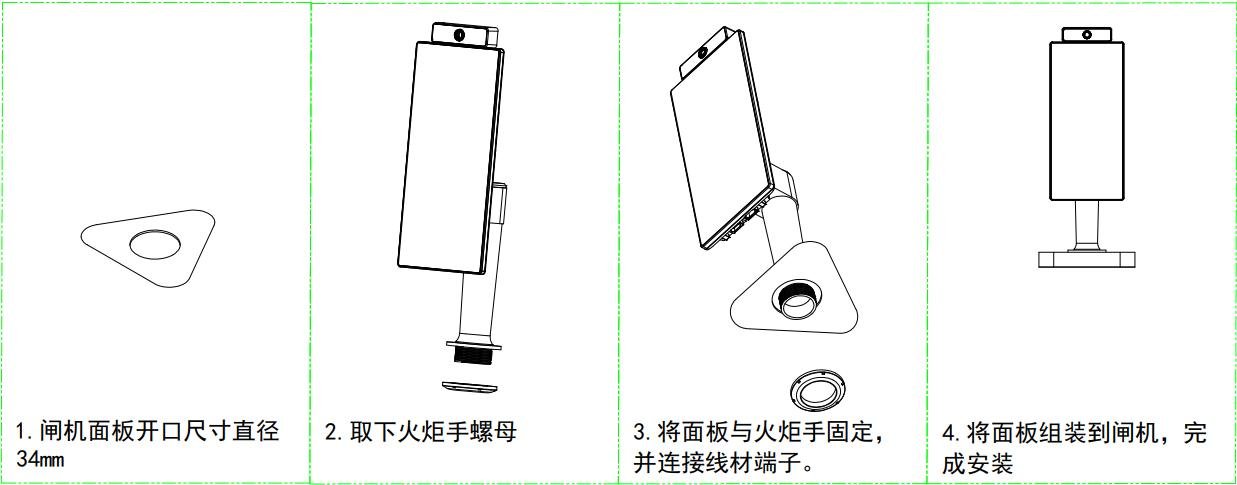

Montaje en caja 86. Montaje en torniquete. Montaje en poste. Montaje con parasol opcional.

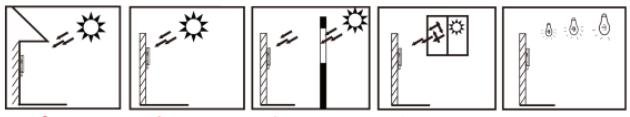

Evite la contraluz, la luz solar directa, la luz solar a través de ventanas (directa u oblicua) y la iluminación cercana con lámparas.

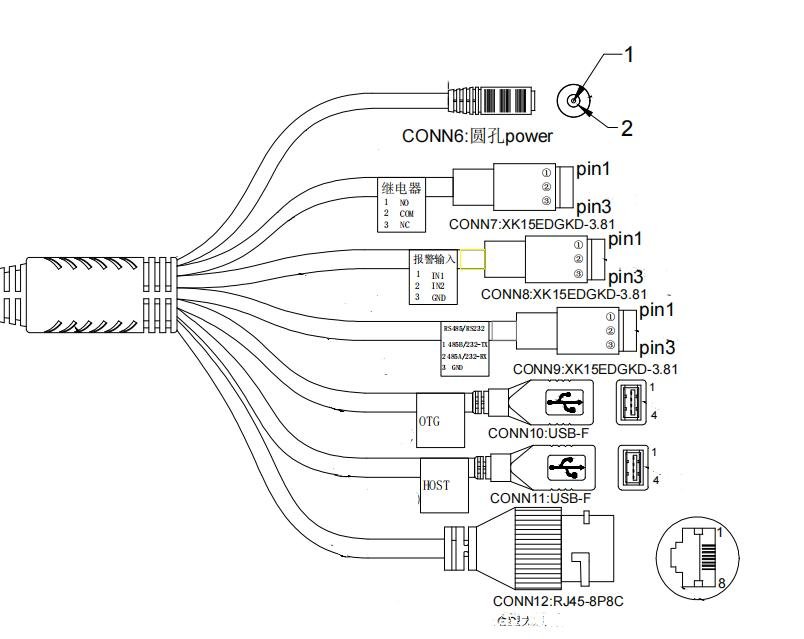

El terminal facial tiene siete terminales pigtail; cablee según las etiquetas de los terminales.

[Descripción de puertos] Alimentación: barril DC — 12V. Relé: 1 NO, 2 COM, 3 NC. Entrada de alarma: 1 IN1, 2 IN2, 3 GND. RS485/RS232: 1 485B/232-TX, 2 485A/232-RX, 3 GND. USB-OTG: datos USB hembra. USB-HOST: datos USB hembra. Ethernet: RJ45. Versión de cable desnudo: los pines sin usar DEBEN estar aislados; el daño por cortocircuito por falta de aislamiento es responsabilidad del usuario.

[Pines de cable desnudo] PIN1 rojo VCC+, PIN2 negro GND, PIN3 blanco 485B, PIN4 azul 485A, PIN5 marrón GND, PIN8 verde IN1, PIN9 púrpura IN2, PIN10 gris NO, PIN11 rosa COM, PIN12 cian NC.

Foto de registro facial: píxel 80–512; tamaño 50–300K; 512–800 de ancho × 640–1024 de alto; JPG; fondo natural, sin filtro de belleza, sin maquillaje denso, sin gafas de sol/pañuelo/mascarilla. Durante el registro mantenga el rostro en el marco, idealmente llenándolo, y mire el marco 2–3s hasta terminar. Los pines sin usar DEBEN estar aislados; el daño por cortocircuito por falta de aislamiento es responsabilidad del usuario.
