SK330刷卡设备

Gracias por utilizar el lector de tarjetas SK330. La lectura cuidadosa de este documento le ayudará a comprender las funciones y características del equipo, y a dominar rápidamente su uso e instalación.

Introducción al producto El SK330 es un lector de tarjetas para escenarios de deslizamiento, con interfaces Wiegand, RS232 y RS485.

Características del producto 1, Conmutación Wiegand 26/34. 2, Wiegand/RS232/RS485. 3, Lectura-escritura de sector M1. 4, Baudios 115200.

Modos de trabajo 1, Normal: el deslizamiento sale directamente, zumbador + LED verde. 2, Control por cable: sin zumbador/LED hasta que el nivel de interfaz conmuta (solo Wiegand); ponga MODEL en bajo a GND al encender. 3, Protocolo: sale al host, el host controla vía protocolo (solo 485/232); puede leer/escribir sectores. 4, Conmutación Wiegand: WG26/34_SEL flotante=W26, a tierra=W34.

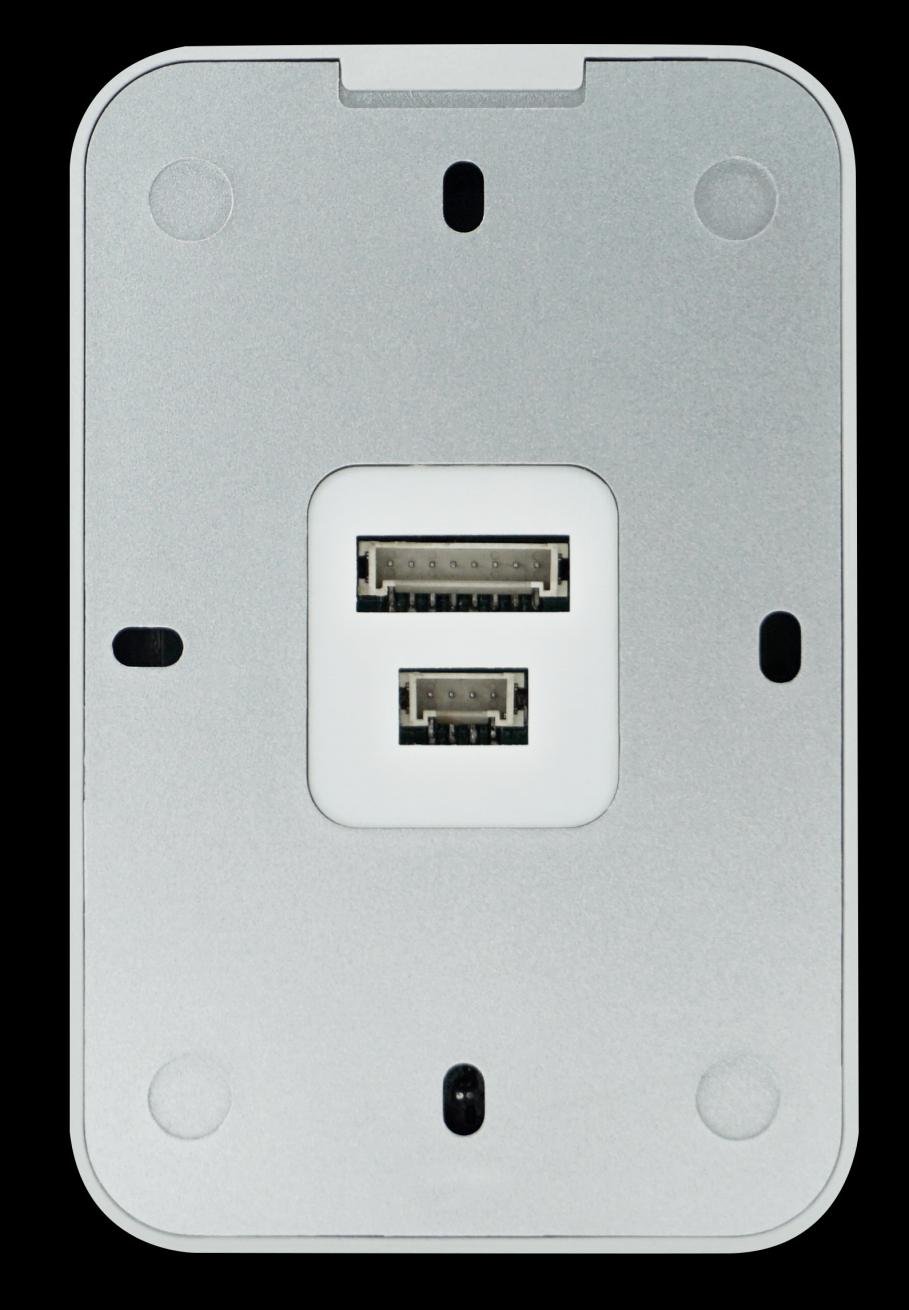

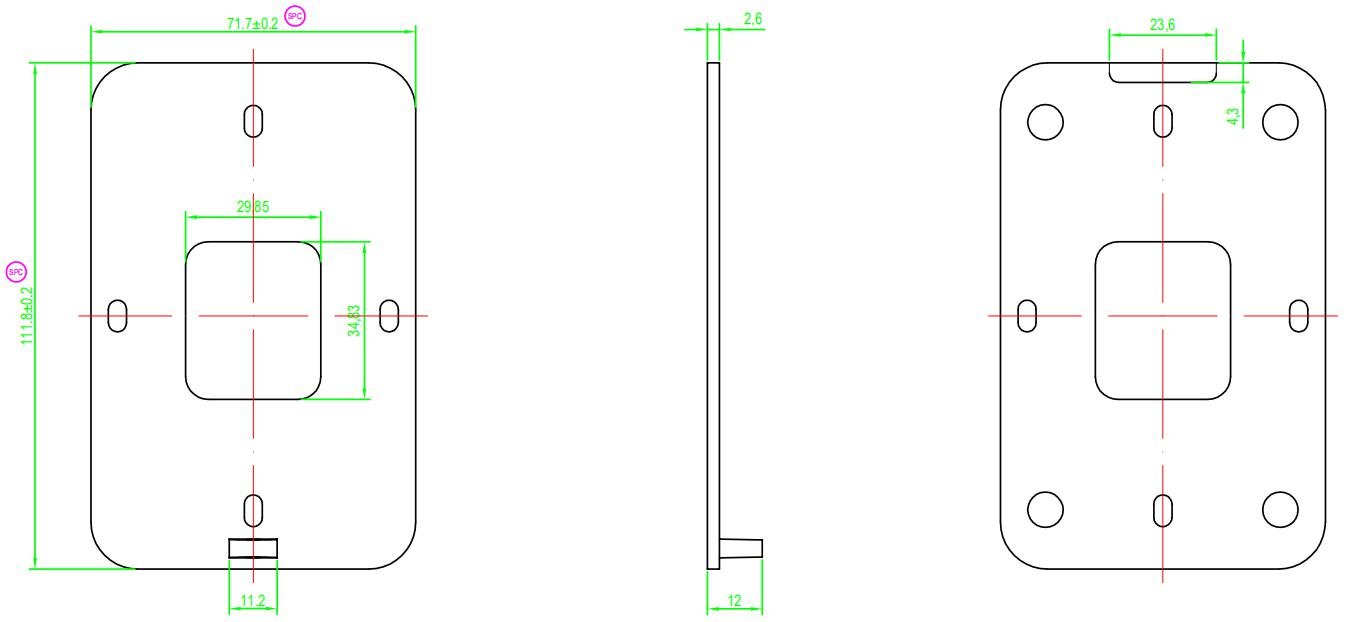

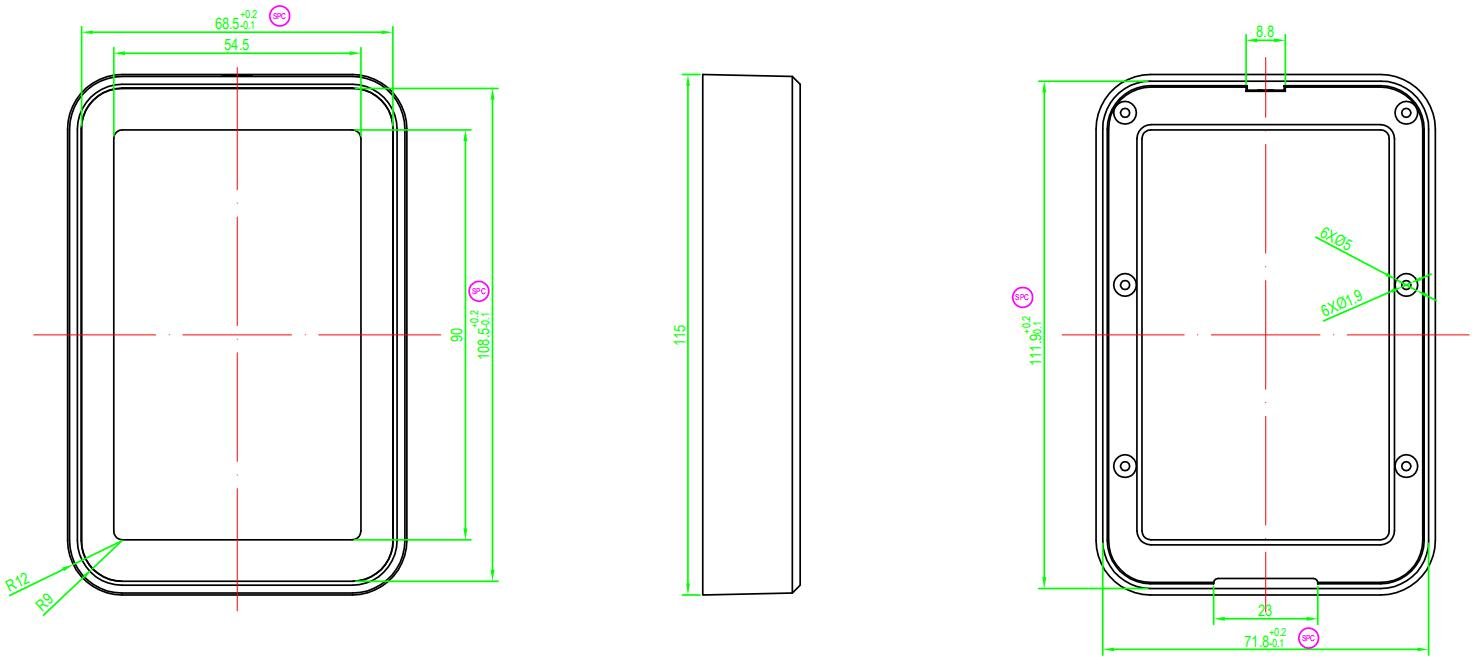

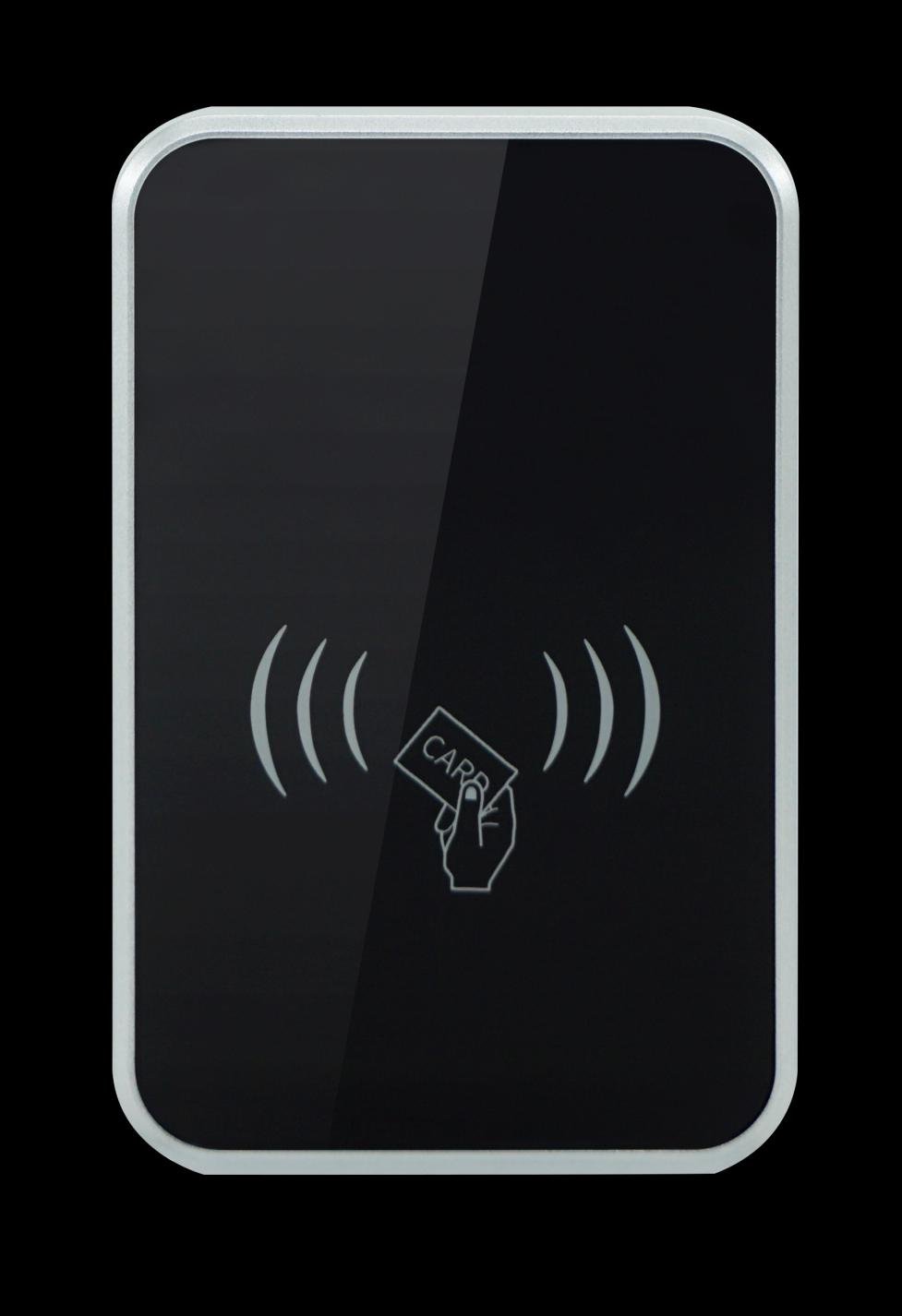

Apariencia; dimensión; tapa superior; tapa inferior.

Interfaz RS232/RS485/Wiegand; DC 9–24V; 80mA (típ. 12V); LED rojo/verde, zumbador; montaje en pared; 109,3×75×21mm. Tarjetas: S70/CPU/FM1208/FM1216/MIFARE EV1 4K/S50/Ultralight/NTAG216/ISO14443B/ID; distancia ≤5cm; 13,56MHz.

Pin1 control LED, Pin2 control zumbador, Pin3 GND, Pin4 VCC, Pin5 WG_D0, Pin6 WG_D1, Pin7 WG26/34_SEL, Pin8 WG_MODEL, Pin9 VCC, Pin10 GND, Pin11 232_RXD/485B, Pin12 232_TXD/485A.

Protocolo binario (cabecera 0x55 0xAA; comando/flag/longitud/datos/XOR). Comandos: 0x04 LED+zumbador (un disparo), 0x24 config LED (verde), 0x25 config zumbador, 0x53 reporte de tarjeta activar/desactivar, 0x51 leer bloque M1, 0x52 escribir bloque M1, 0xA0/0xA1 lectura-escritura multi-bloque, 0xA6 APDU. Los comandos de configuración 0x24/0x25/0x53 se guardan (persisten tras reinicio). Vea el manual de protocolo para las tablas de bytes completas.
