SA100安全模块

Gracias por utilizar el módulo de seguridad de acceso SA100. La lectura cuidadosa de este documento le ayudará a comprender las funciones y características del equipo, y a dominar rápidamente su uso e instalación.

Introducción al producto El SA100 es un módulo de control de seguridad de acceso basado en 485. Se comunica con el terminal de acceso vía 485 y cifra los datos con los algoritmos comerciales y nacionales AES/SM2/SM4; la salida se conecta a la unidad de control de acceso para accionar la cerradura. Evita que las señales de control de cerradura queden expuestas si el terminal es manipulado, mejorando enormemente la seguridad.

Características del producto 1, Múltiples algoritmos de cifrado. 2, Compacto, múltiples montajes. 3, Detección de sensor de puerta para estado de cerradura en tiempo real. 4, Aísla el terminal de la unidad de control.

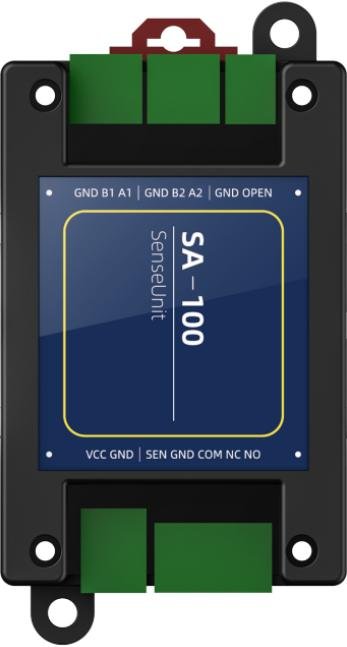

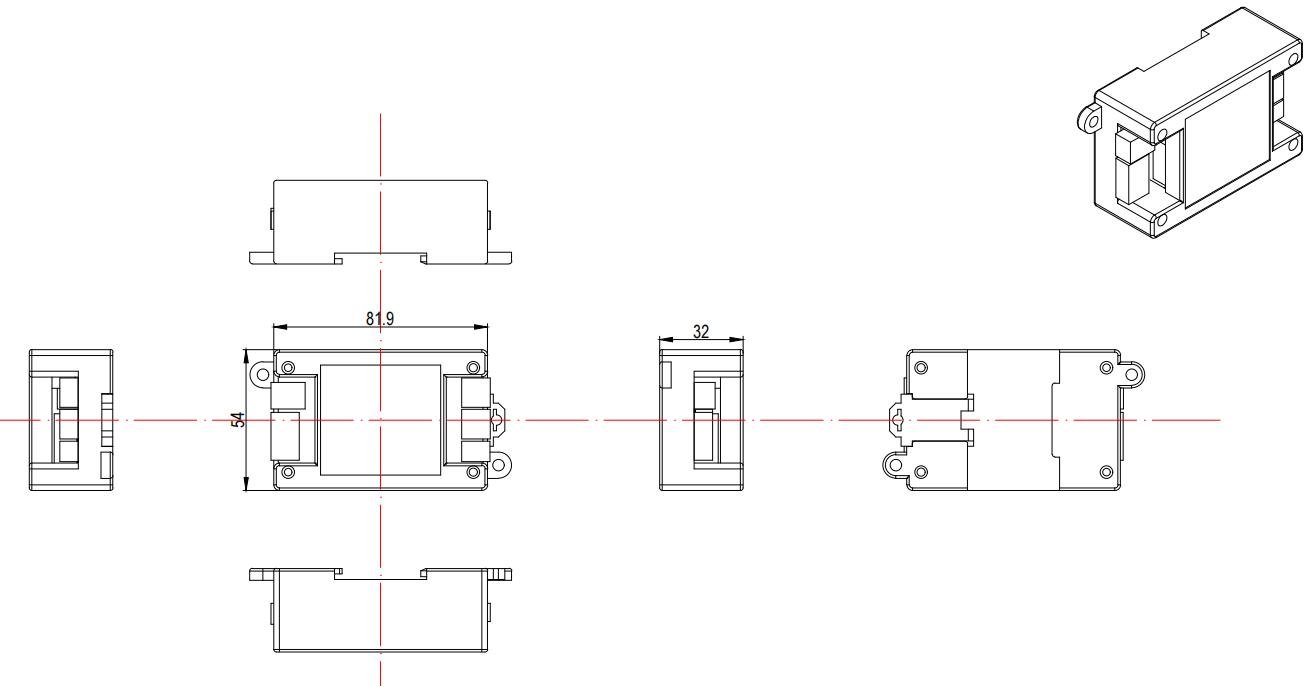

Apariencia; dibujo de dimensiones.

Interfaz: dos RS485 de entrada; una entrada de señal de puerta, una entrada de sensor de puerta; una salida de relé; retardo de relé 3s por defecto (configurable). Cifrado AES/SM2/SM4. Alimentación 9–12V; 60mA. Montaje en riel/tornillo; PC+ABS; 81,90×54,00×32,00mm. LED de estado verde, LED de alimentación rojo. -20 a 80°C; ESD contacto ±8KV / aire ±15KV.

Botón de salida OPEN/GND; relé NO/NC; puerto 485 n.º 2 A2/B2; sensor de puerta SEN/GND; puerto 485 n.º 1 A1/B1; alimentación VCC/GND.

485

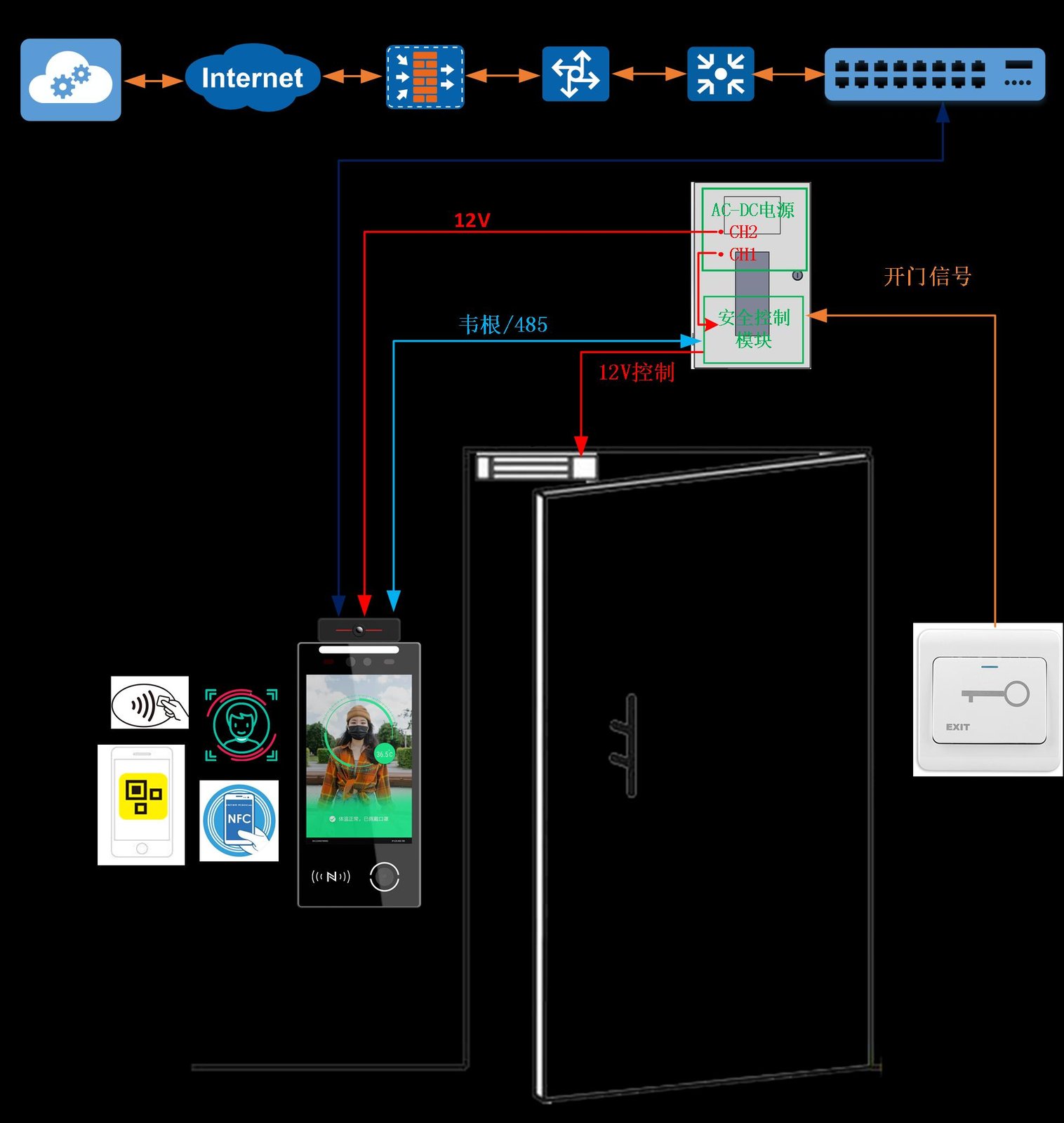

Cableado 1 estándar con alimentación de acceso dedicada; Cableado 2 el módulo controla la cerradura directamente; Cableado 3 cerradura con retroalimentación (sensor de puerta opcional).

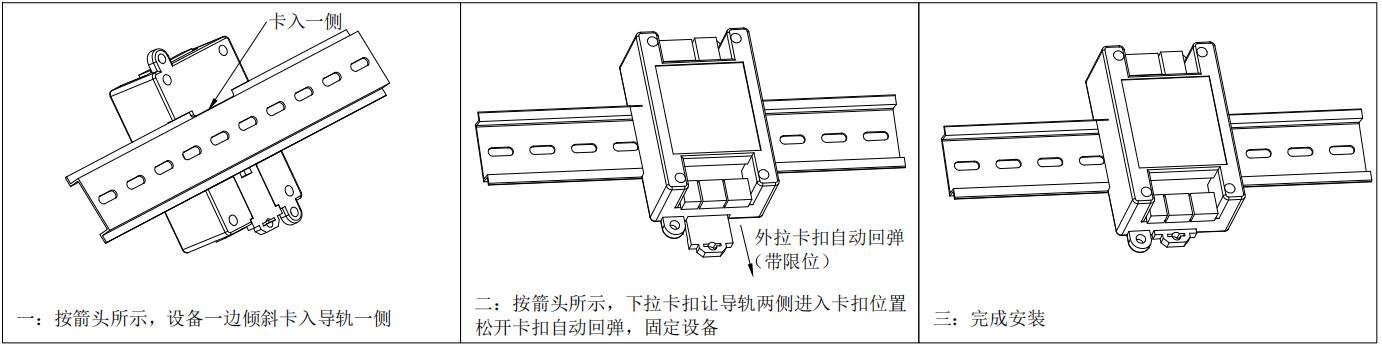

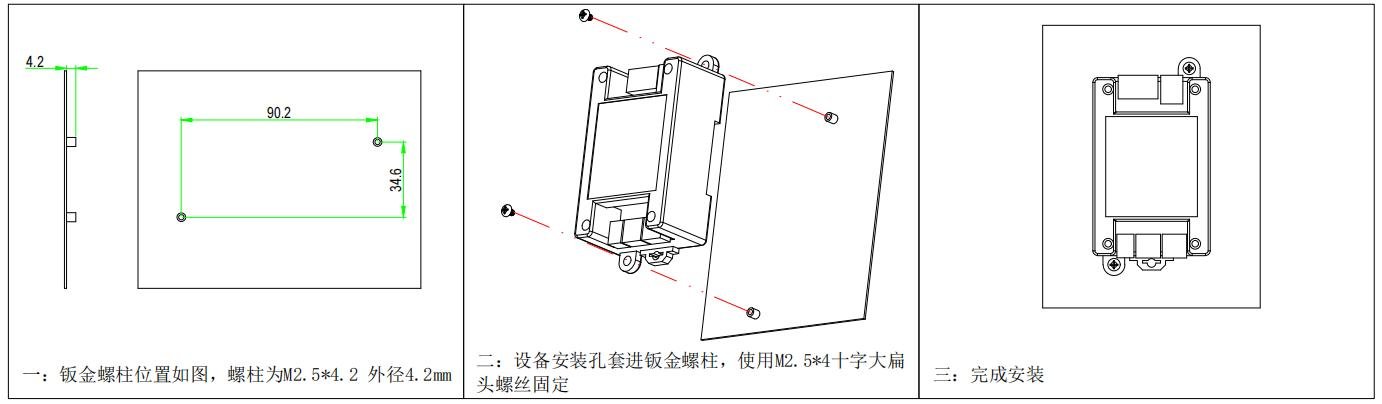

Montaje en riel; montaje con tornillo.
