Manual del escáner empotrado QT980: USB/RS232/TTL para dispositivos de escaneo facial y quioscos, especificaciones e interfaz.
Prefacio
Gracias por utilizar el escáner QT980. La lectura cuidadosa de este documento le ayudará a comprender las funciones y características del equipo, y a dominar rápidamente su uso e instalación.
Introducción al producto El QT980 es un escáner empotrado para dispositivos de escaneo facial y quioscos, con salidas USB/RS232/TTL.
Características del producto 1, Escaneo rápido. 2, Rápido y preciso, hasta 0,1s. 3, Configuración fácil.
Apariencia del producto

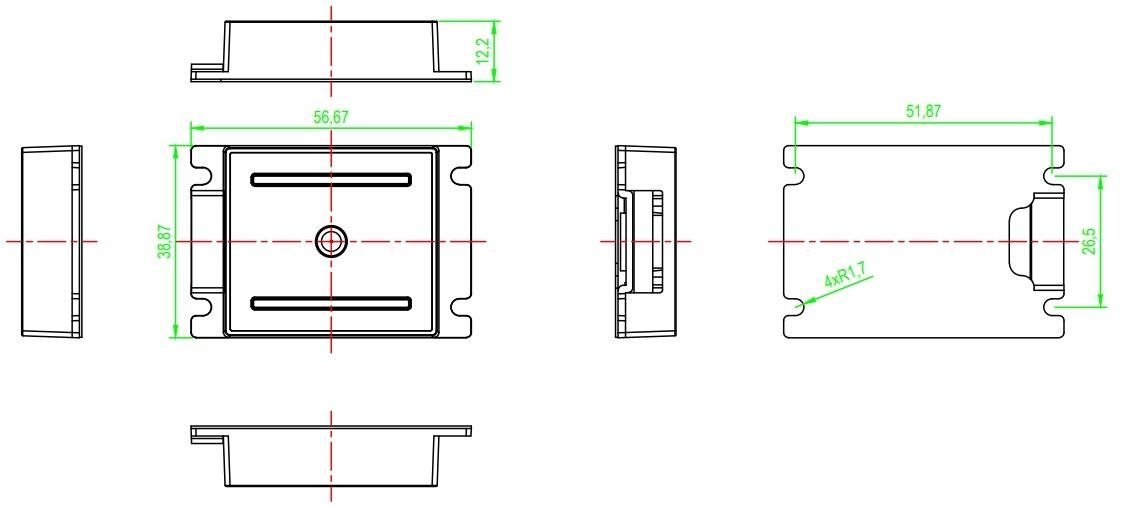

Vista general: orificios de montaje, LED, ventana de lectura. Dibujo de dimensiones.
Especificaciones
Generales: USB/RS232/TTL (3,3V); LED blanco parpadeante, zumbador; CMOS 0,3MP; 640×480; Windows; empotrado; 56,67×38,67×12,2mm; PC+ABS. Lectura: QR, EAN, ISBN, CODE, UPC, ITF, etc.; pantalla/papel; profundidad 29–114mm; ≥10mil; 80ms promedio; 360°; FOV H55°/V61°. Eléctricas: DC 5V; 127mA; 635mW. Ambiente: ESD contacto 4KV; -10 a 60°C.
Definición de interfaz
Pin1 TTL_RX, Pin2 TTL_TX, Pin3 GND, Pin4 VCC, Pin5 RS232_RX, Pin6 RS232_TX, Pin7 Data-, Pin8 Data+.
Configuración del dispositivo

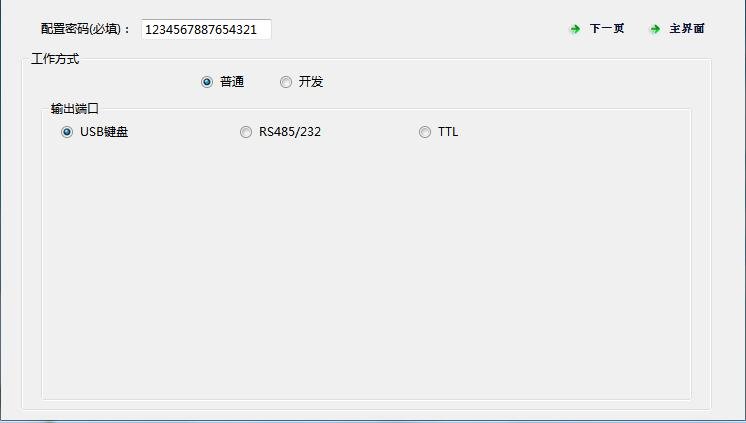

Use la herramienta de configuración (vea el manual de la herramienta de configuración).
Preguntas frecuentes
1, El modo desarrollador USB no puede conectar → modo normal + ciclo de alimentación. 2, Sin respuesta en modo desarrollador → "el protocolo de comunicación". 3, Serie con basura → coincida baudios. 4, Los datos en modo desarrollador difieren → formato de protocolo (vea el protocolo de comunicación (v3.0)).
Contacto
Videotutoriales
QT980 产品演示
Ver videoPreguntas Frecuentes
¿Cómo obtengo el último firmware de este producto?
El firmware y los paquetes de actualización requieren enviar la información de la empresa para su aprobación; una vez aprobados, se enviará un enlace de descarga. También puede actualizar en línea desde el panel del dispositivo.
¿El manual no coincide con el dispositivo real?
Consulte siempre la etiqueta de la placa del dispositivo y la versión más reciente del manual. Si tiene dudas, contacte al soporte técnico de Koodle.
