QT971扫码

Gracias por utilizar el escáner QT971. La lectura cuidadosa de este documento le ayudará a comprender las funciones y características del equipo, y a dominar rápidamente su uso e instalación.

Introducción al producto El QT971 es un escáner empotrado para quioscos, escaneo en autobuses y torniquetes, con salidas USB/RS232/TTL y lectura de tarjeta opcional.

Características del producto 1, Escaneo rápido, lectura de tarjeta opcional. 2, Compacto, 23,8mm de grosor. 3, Rápido y preciso, hasta 0,1s. 4, Configuración fácil.

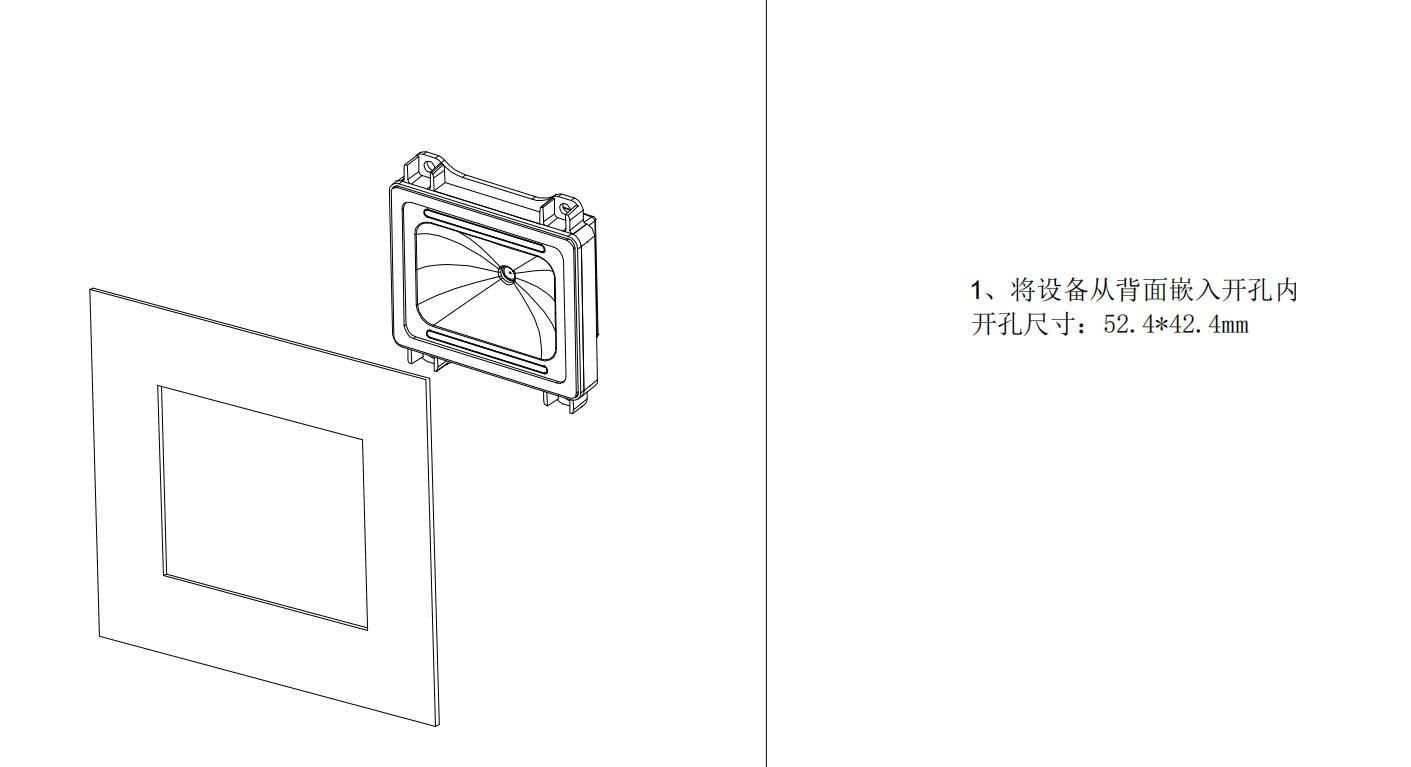

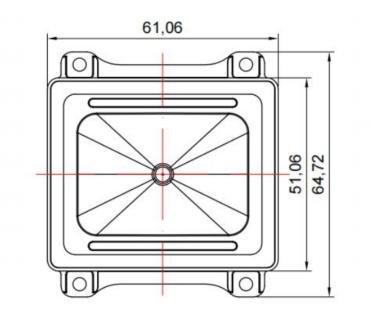

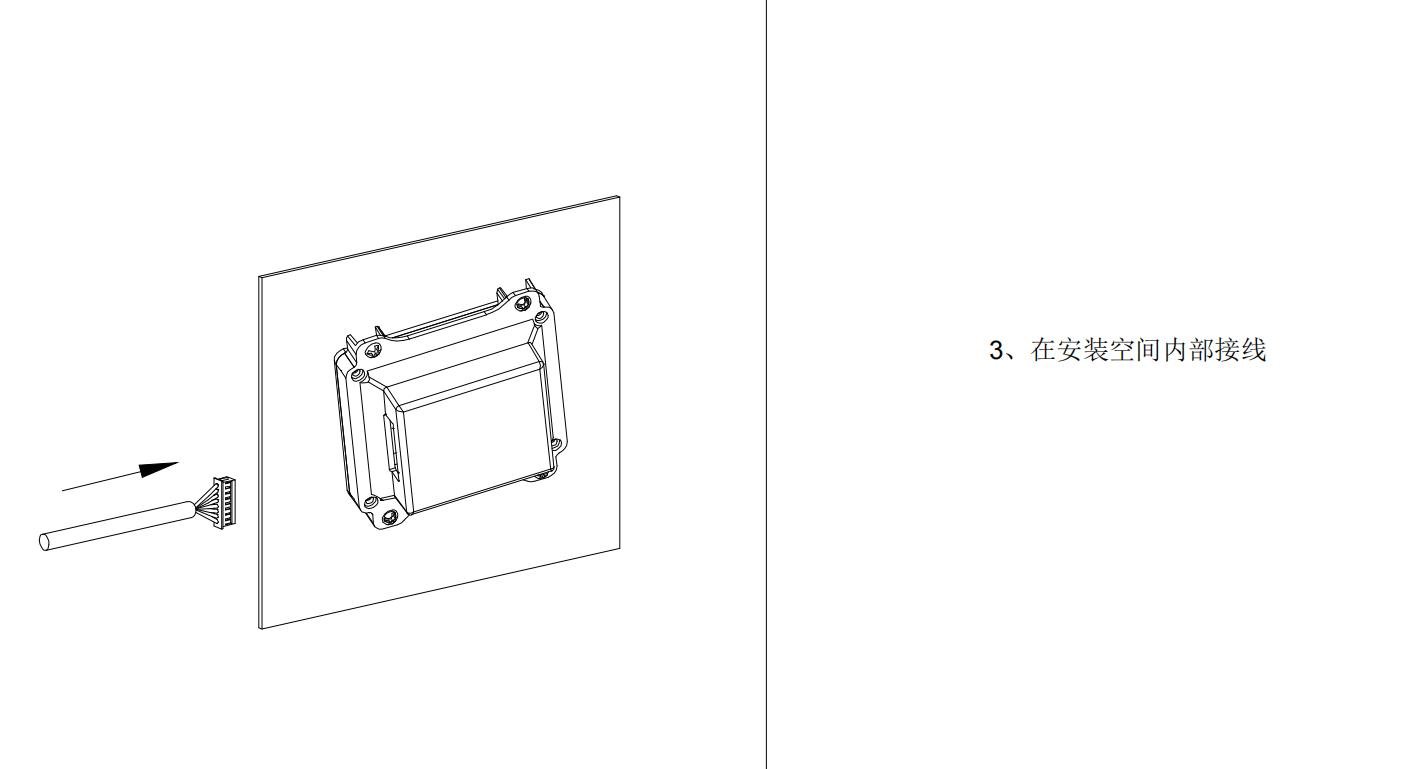

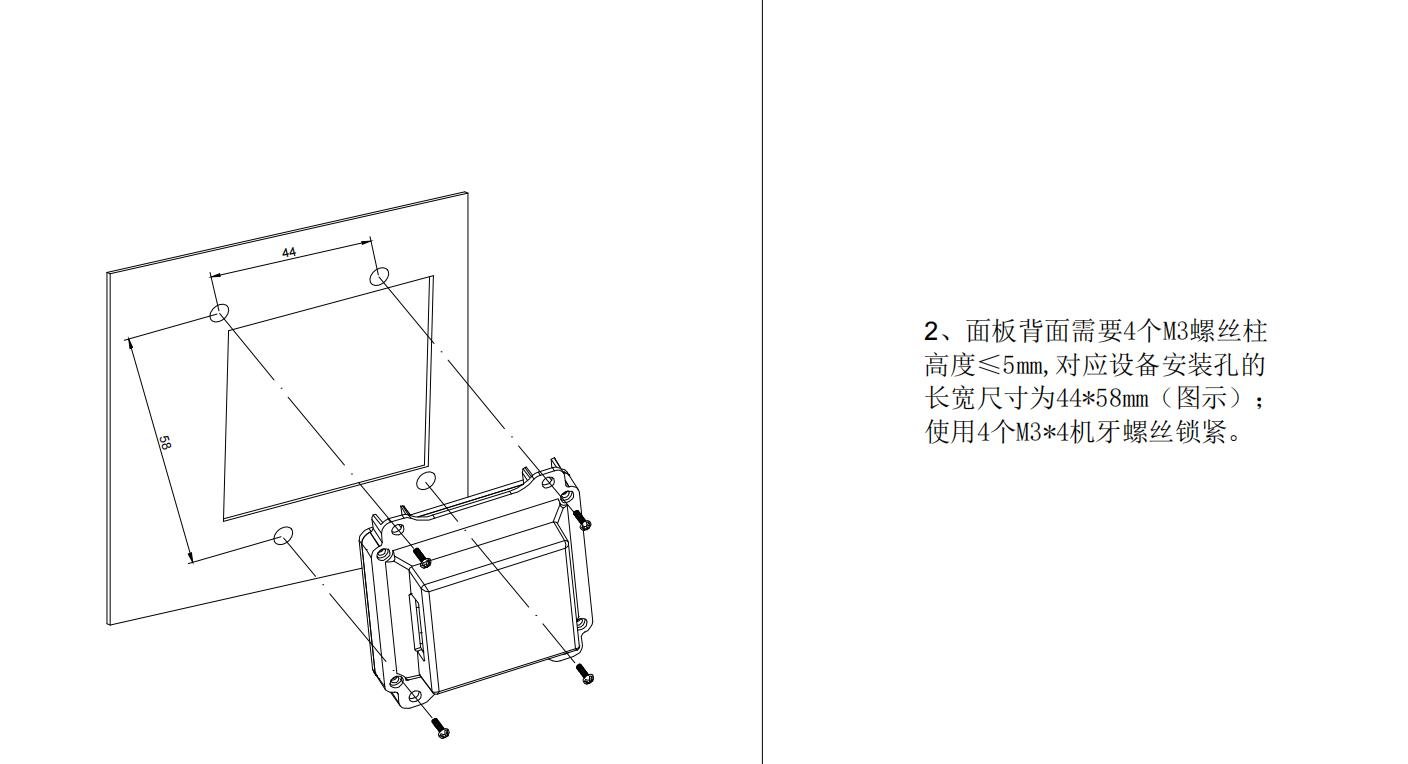

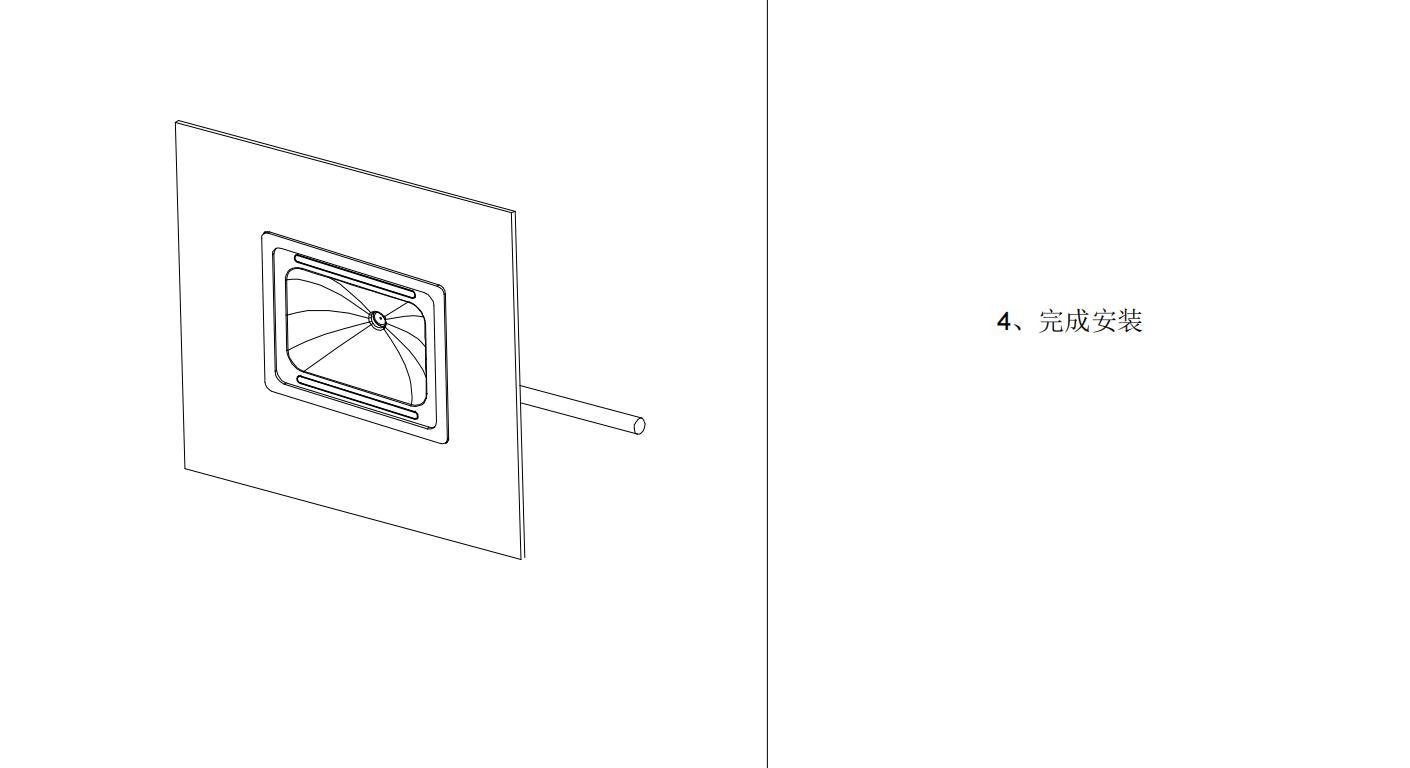

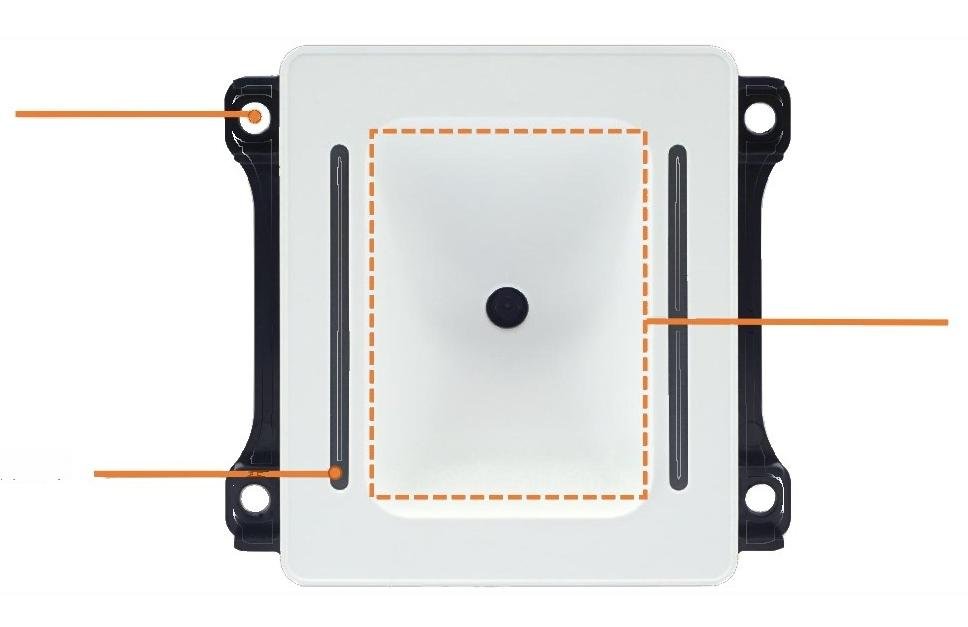

Vista general: orificios de montaje, ventana de lectura, luz de relleno. Dimensiones: vistas frontal, lateral y de placa posterior. Diagrama de instalación.

Generales: USB/RS232/TTL (3,3V); LED blanco parpadeante, zumbador; CMOS 0,3MP; 640×480; luz de relleno blanca; Windows; empotrado; 64,72×61,06×23,8mm; PC+. Lectura: QR, PDF417, EAN, ISBN, CODE, UPC, DATABAR, ITF, CodeBar, Aztec, etc.; pantalla/papel; profundidad 10–100mm; ≥8mil; 50ms promedio; contraste ≥20%; inclinación 64,2°/sesgo 80°/rotación 360°; FOV H56,1°/V42,9°/D67°; curvatura R11mm. Tarjeta: NTAG-2, serie Mifare/DESFire/CPU, serie FM, tarjeta de identidad; distancia 0–7cm. Eléctricas: DC 5V; 260mA; 1,3W. Ambiente: ESD contacto 4KV; -20 a 70°C; 0–80000Lux.

Pin1 TTL_RX, Pin2 TTL_TX, Pin3 GND, Pin4 VCC, Pin5 RS232_RX, Pin6 RS232_TX, Pin7 Data-, Pin8 Data+.

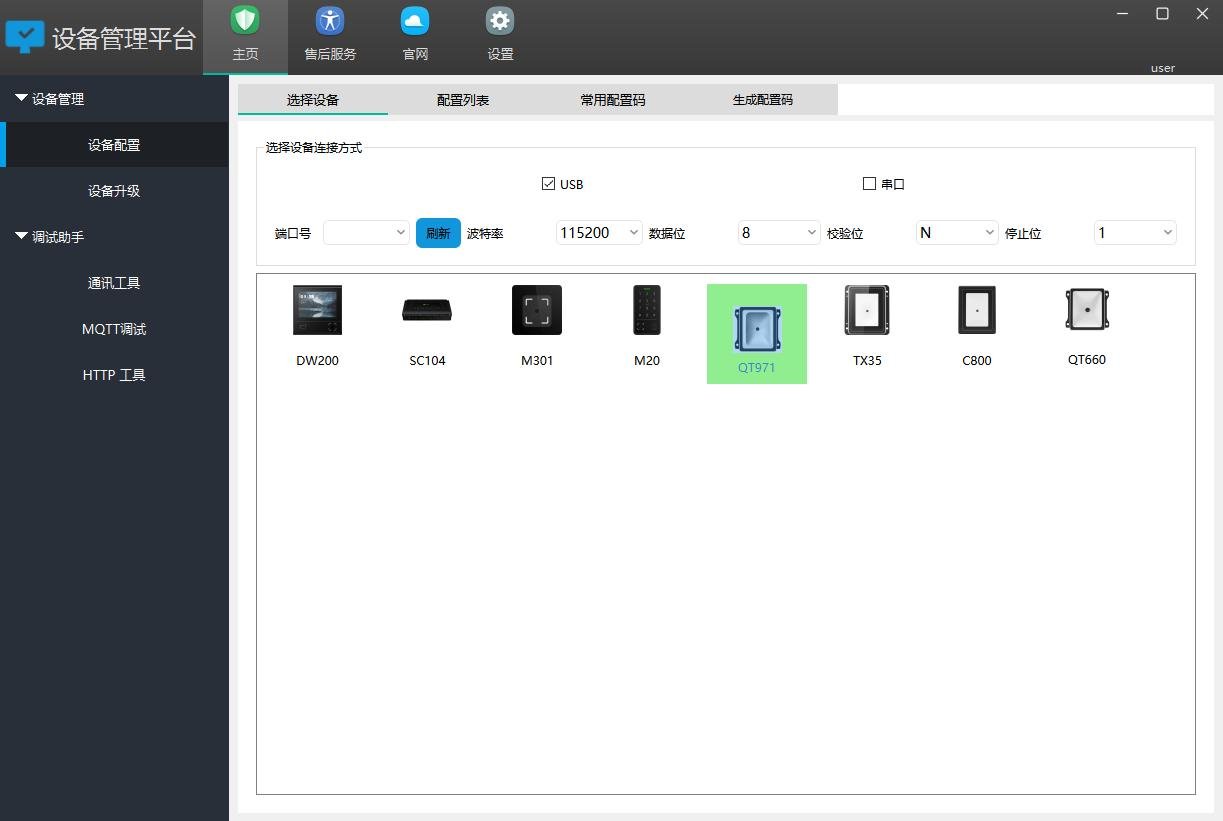

Use la herramienta de configuración ToolContent; seleccione modelo → siguiente → elija opciones → genere código de configuración → escanee. Códigos de configuración comunes disponibles en la herramienta.

1, El modo desarrollador USB no puede conectar → modo normal + ciclo de alimentación. 2, Sin respuesta en modo desarrollador → "el protocolo de comunicación". 3, Serie con basura → coincida baudios. 4, Los datos en modo desarrollador difieren → formato de protocolo (vea el protocolo de comunicación (v2.13)).
