QT680扫码

Gracias por utilizar el escáner QT680. La empresa no se hace responsable de los daños por uso inadecuado. Siga las especificaciones y diseños de referencia; observe la seguridad general. La empresa puede revisar este manual.

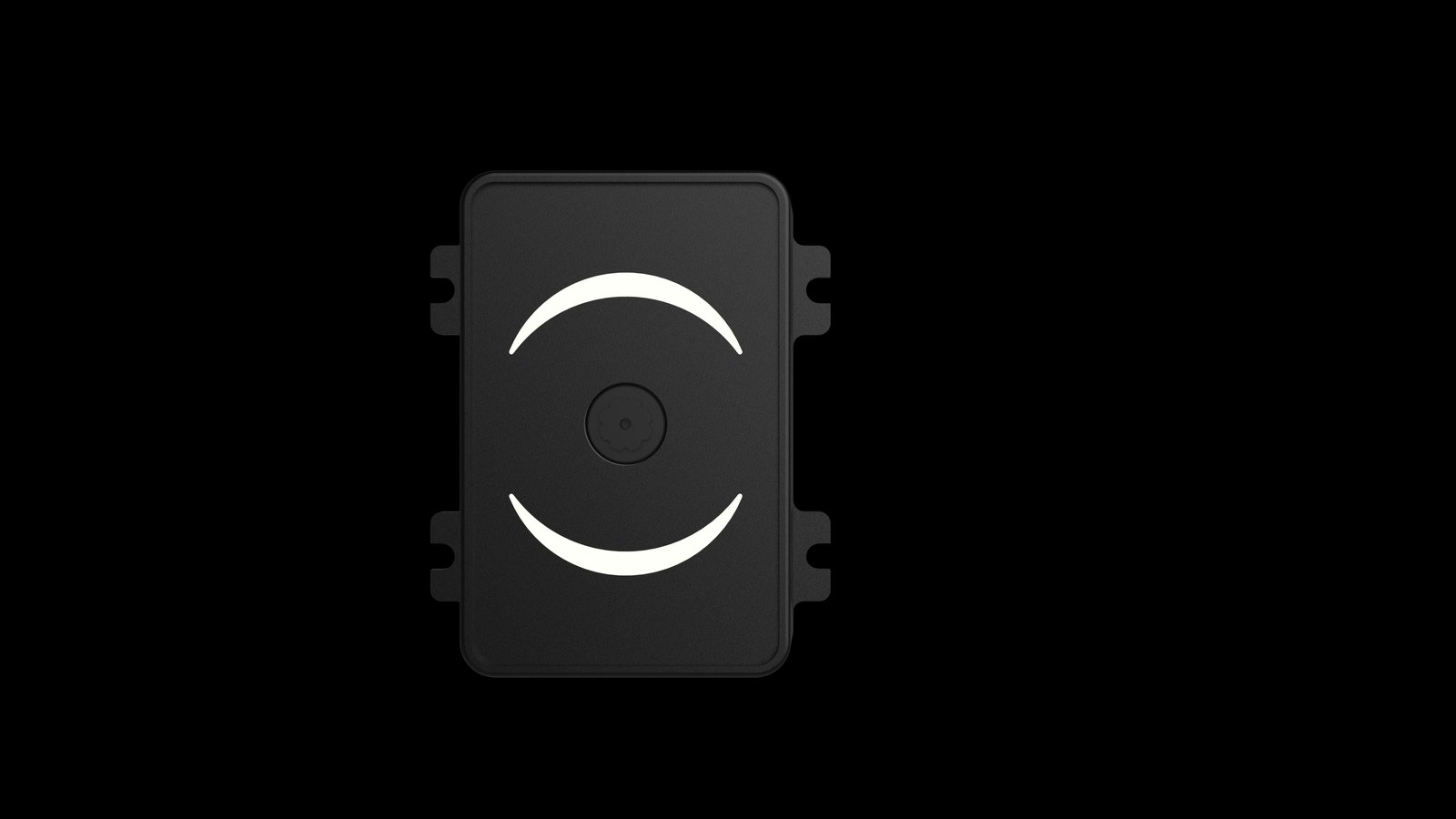

Introducción al producto El QT680 es un escáner compacto que soporta USB, RS232 y TTL, para muchos escenarios.

Características del producto 1, Lectura potente incluida la pantalla tenue. 2, Lectura de códigos en papel. 3, Lectura de alta velocidad. 4, Configuración fácil.

Precauciones 1, Sin desmontar/modificar. 2, Manténgalo alejado del fuego. 3, Si se cae, corte la alimentación y contacte al soporte. 4, Colocación estable; evite humedad/polvo. 5, Sin material abrasivo sobre la ventana.

Generales: USB/RS232/TTL; LED blanco; CMOS 0,3MP; 640×480; Windows/Linux/Android/Mac; empotrado; PC/ABS; luz de relleno LED blanca; cables de 8 pines. Lectura: QRCODE, PDF417, EAN, ISBN, CODE, UPCA/UPCE/Aztecode, etc.; pantalla/papel; profundidad 20–100mm; ≥8mil; 70ms promedio; inclinación ±56,8°/rotación ±360°/sesgo ±62,4°; FOV H77°/V68°. Eléctricas: DC 5V; 116,3mA; 581,5mW. Ambiente: ESD ±8kV aire/±6kV contacto; -10 a 60°C; 0–80000Lux.

Pin1 TTL_RX, Pin2 TTL_TX, Pin3 GND, Pin4 VCC, Pin5 RS232_RX, Pin6 RS232_TX, Pin7 Data-, Pin8 Data+.

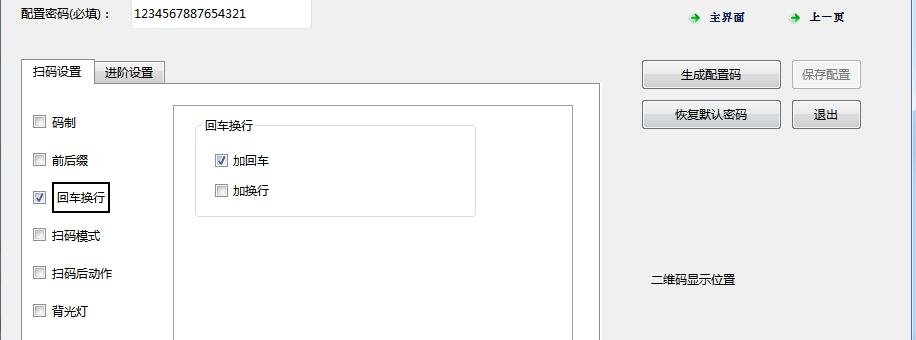

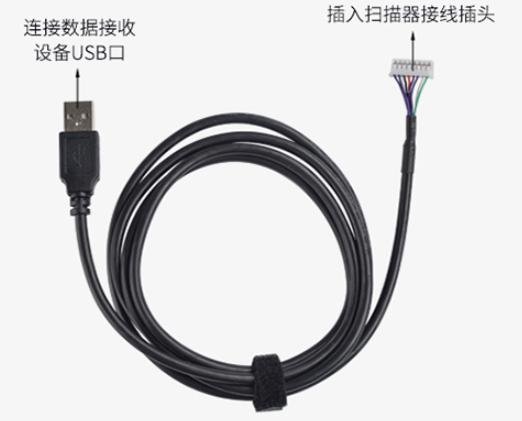

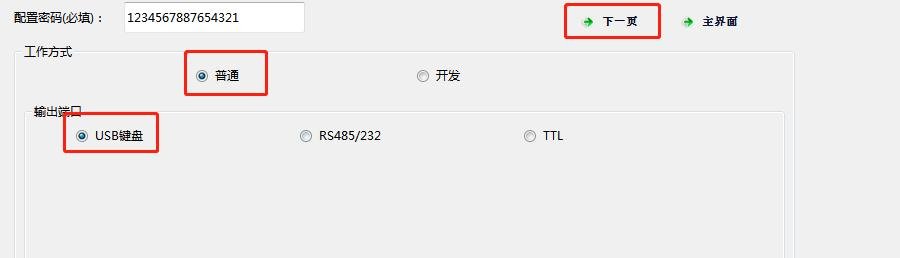

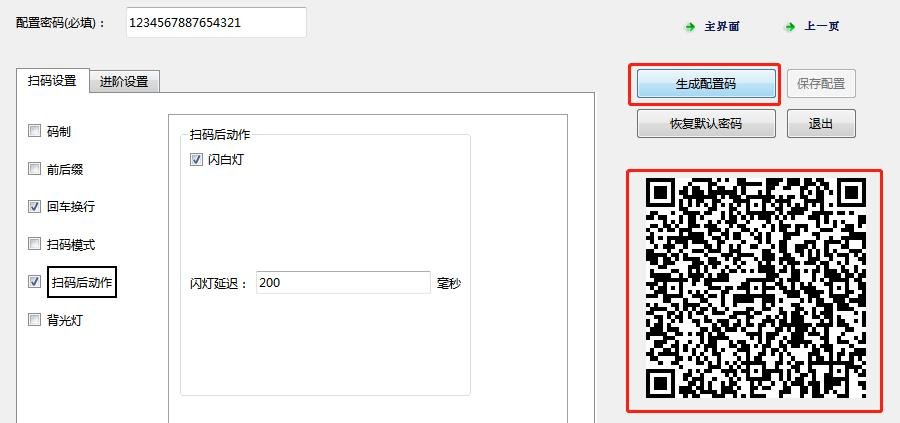

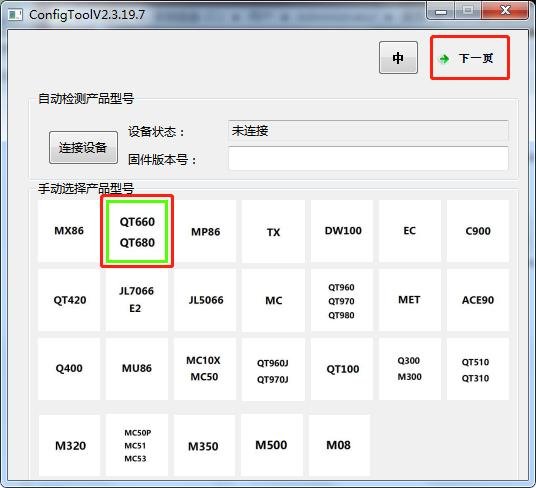

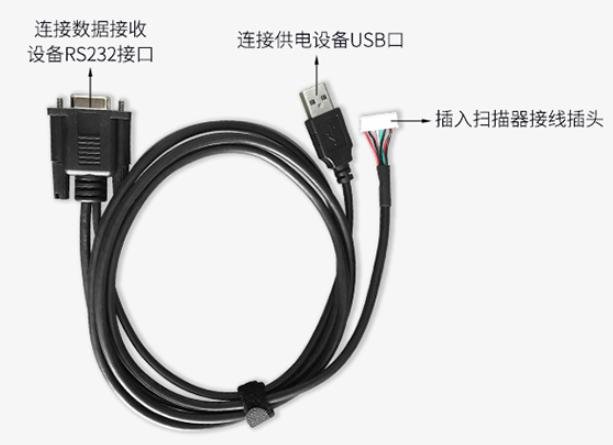

Diagramas de cableado y conexión (USB/RS232/TTL). Configuración: la herramienta de configuración; ejemplo USB-normal: seleccione dispositivo → normal → teclado USB → agregar CR → generar código de configuración → escanear → ciclo de alimentación (el QT680 no tiene zumbador, active el flash post-escaneo).

Sensor CMOS; evite la luz fuerte sobre la ventana.

(1) No se puede conectar la herramienta de configuración → configuración por escaneo. (2) Sin respuesta (sin zumbador) → ajuste post-escaneo a "apagar luz blanca". (3) Demo SDK USB → modo desarrollador "teclado USB". (4) Desarrollo serie → use el protocolo en el puerto COM.
