Prefacio
Gracias por utilizar el escáner Q350. La lectura cuidadosa de este documento le ayudará a comprender las funciones y características del equipo, y a dominar rápidamente su uso e instalación.
Introducción al producto El Q350 es un escáner desarrollado para escaneo en control de acceso, con salidas TTL, Wiegand, RS485, RS232 y Ethernet, y un relé integrado, adecuado para torniquetes y control de acceso.
Características del producto 1, Escaneo + tarjeta combinados. 2, Rápido y preciso, hasta 0,1s. 3, Configuración fácil.
Apariencia del producto

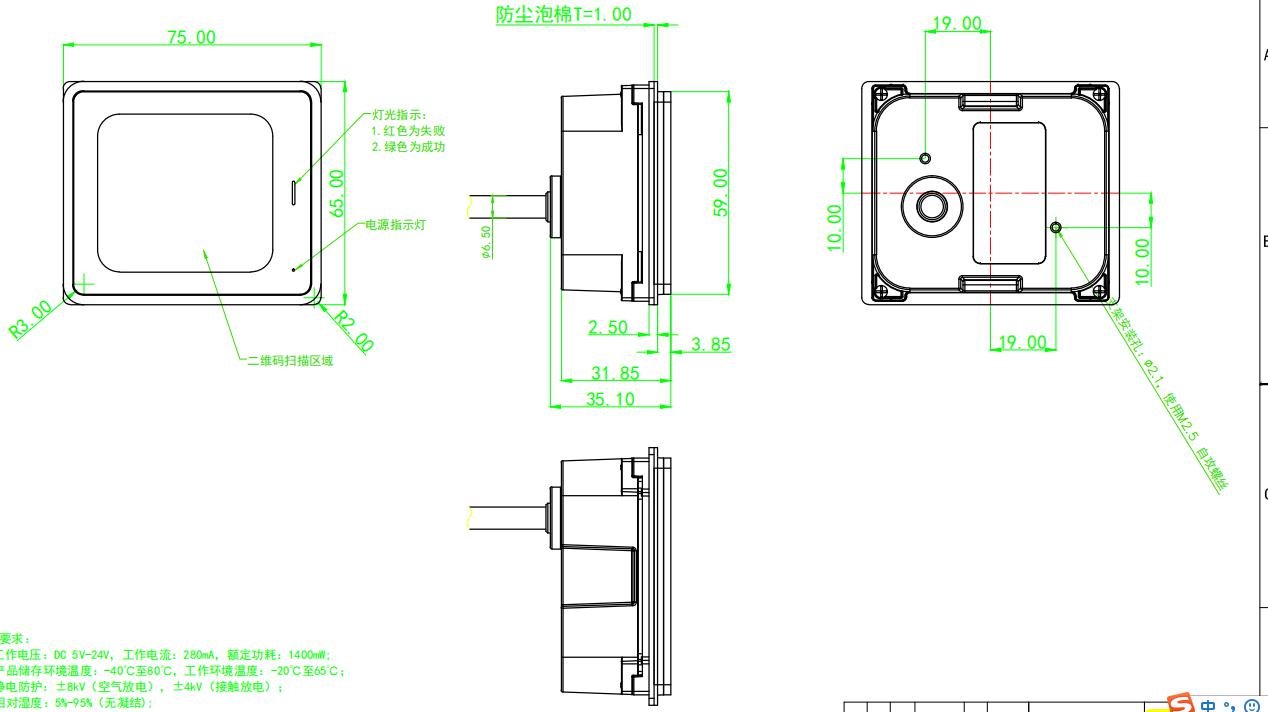

Vista general: LED, luz de relleno, área de escaneo/tarjeta. Dibujo de dimensiones.
Especificaciones
Generales: RS485/RS232/TTL/Wiegand/Ethernet; LED rojo/verde/blanco, zumbador; CMOS 0,3MP; 640×480; empotrado; 75×65×35,10mm. Lectura: QR, PDF417, CODE, ISBN, ITF, EAN, DATABAR, Aztec, etc.; pantalla/papel; profundidad 0–62,4mm (15mil); ≥8mil; 100ms promedio; Ethernet inclinación ±62,3°/rotación ±360°/sesgo ±65,2°, FOV 86,2°; 232/485/Wiegand/TTL inclinación ±52,6°/rotación ±360°/sesgo ±48,6°, FOV 73,5°. RFID: ISO 14443A/B, ID, UID/M1; 13,56MHz; <5cm. Eléctricas: 232/485/Wiegand/TTL DC 5–15V, 156,9mA, 784,5mW; Ethernet DC 12–24V, 92mA, 1104mW. Ambiente: ESD ±8kV aire/±4kV contacto; -20 a 70°C; 0–80000Lux.
Definición de interfaz

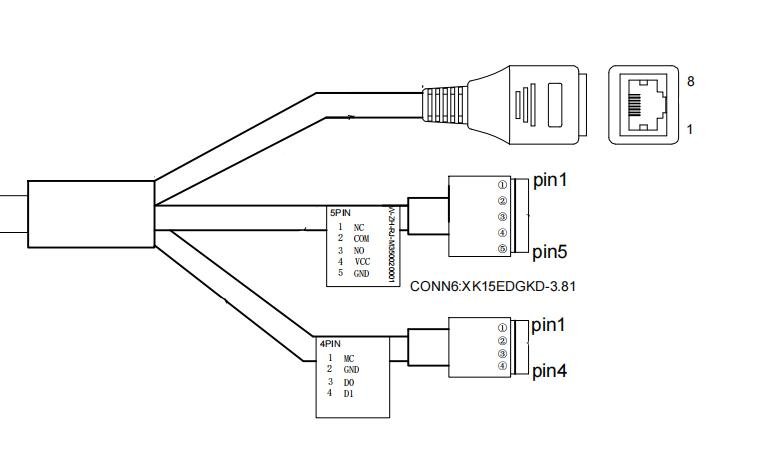

Versión 232/485: 1 VCC, 2 GND, 3 232RX/485A, 4 232TX/485B. Wiegand&TTL: 4 VCC, 3 GND, 2 TTLTX/D1, 1 TTLRX/D0. Ethernet único: 1 COM, 2 NO, 3 VCC, 4 GND, 5 TX+, 6 TX-, 7 RX+, 8 RX-. Ethernet+Wiegand: relé de 5 pines + 4 pines (MC/D0/D1/GND).
Configuración del dispositivo

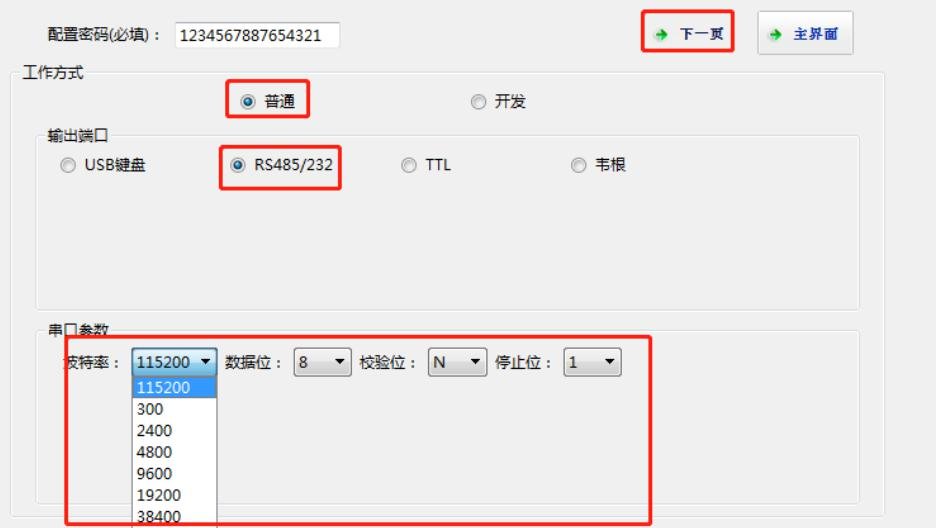

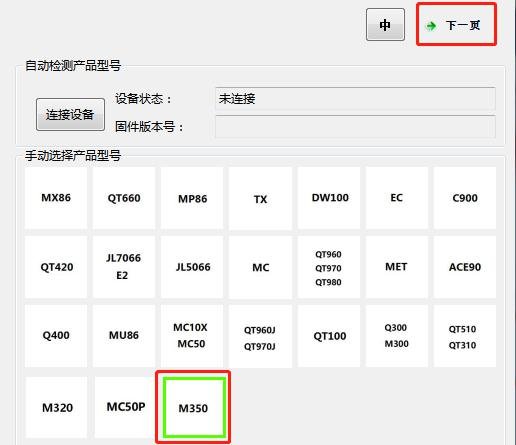

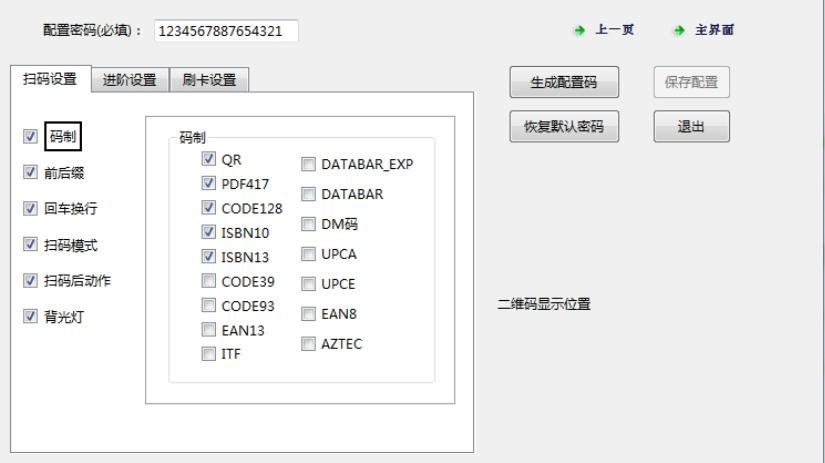

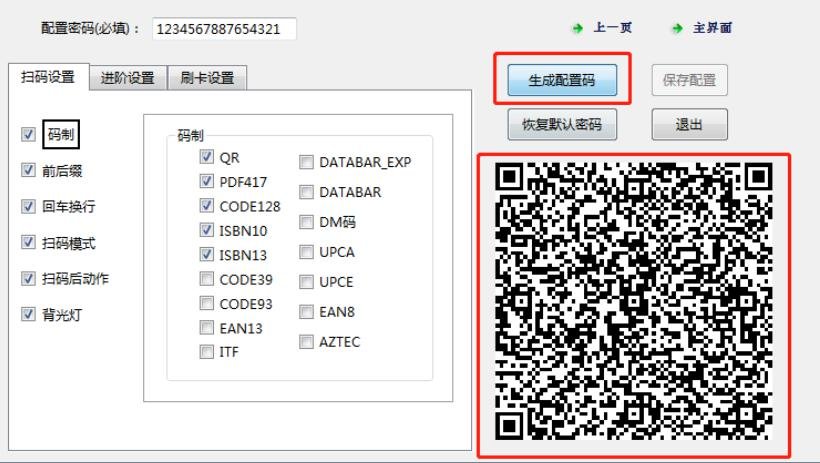

Use la herramienta de configuración; seleccione Q350 (la herramienta muestra M350); parámetros de salida/serie; opciones; genere el código de configuración; escanee; ciclo de alimentación.

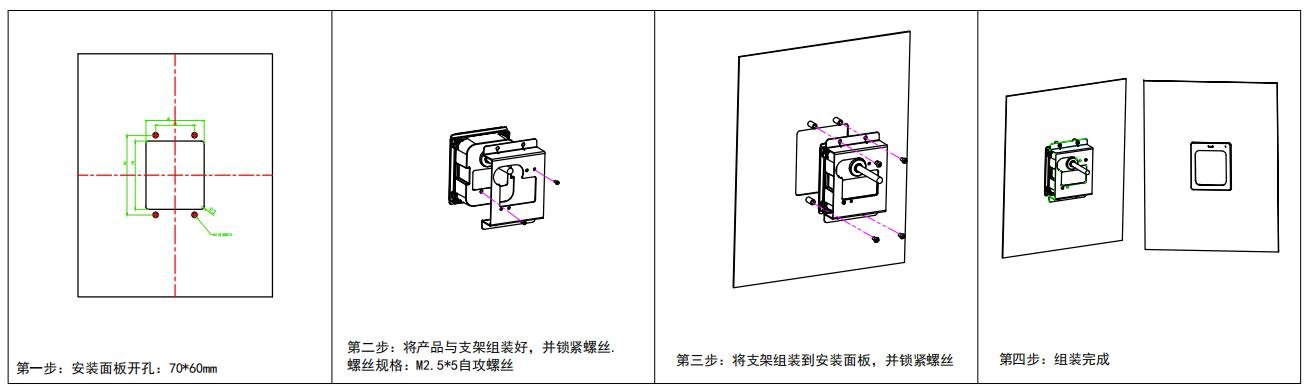

Instalación
Evite la luz fuerte; cristal templado; mantenga metal a 10cm de la antena RFID.
Precauciones
1, Alimentación 12–24V. 2, Sin desmontar. 3, Evite la luz fuerte; limpie la ventana; el metal interfiere con NFC. 4, Cableado firme y aislado.
Contacto
Videotutoriales
Q350 产品演示
Ver videoPreguntas Frecuentes
¿Cómo obtengo el último firmware de este producto?
El firmware y los paquetes de actualización requieren enviar la información de la empresa para su aprobación; una vez aprobados, se enviará un enlace de descarga. También puede actualizar en línea desde el panel del dispositivo.
¿El manual no coincide con el dispositivo real?
Consulte siempre la etiqueta de la placa del dispositivo y la versión más reciente del manual. Si tiene dudas, contacte al soporte técnico de Koodle.
