Manual del escáner Q300: uso empotrado, USB/Wiegand/TTL/RS232/RS485, especificaciones, interfaz y configuración.
Prefacio
Gracias por utilizar el escáner Q300. La lectura cuidadosa de este documento le ayudará a comprender las funciones y características del equipo, y a dominar rápidamente su uso e instalación.
Introducción al producto El Q300 es un escáner desarrollado para uso empotrado, con salidas USB, Wiegand, TTL, RS232 y RS485, adecuado para torniquetes y quioscos.
Características del producto 1, Escaneo + tarjeta combinados. 2, Rápido y preciso, hasta 0,1s. 3, Configuración fácil.
Apariencia del producto

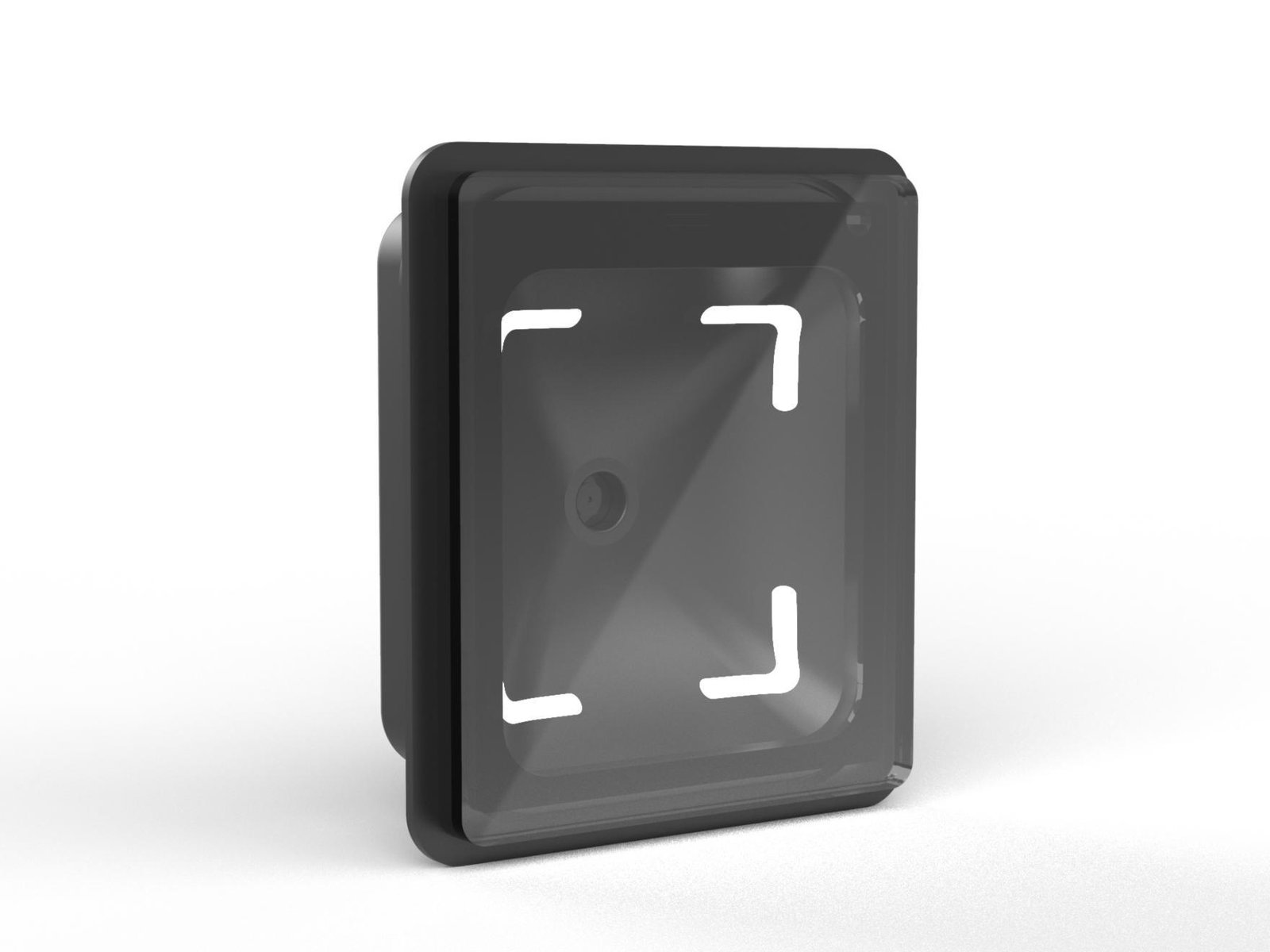

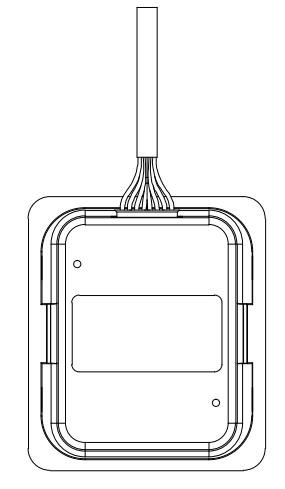

Vista general: luz de relleno, área de lectura, LED de escaneo, LED de alimentación. Dimensiones: vistas inferior, lateral y frontal.
Especificaciones
Generales: USB/RS485/TTL/Wiegand; LED rojo/verde/blanco, zumbador; CMOS 0,3MP; 640×480; empotrado; 75×65×28,35mm; ventana 51×46mm. Lectura: QR, PDF417, CODE, ISBN, ITF, EAN, DATABAR, Aztec, etc.; pantalla/papel; profundidad 0–65,56mm (15mil interior); ≥8mil; 100ms promedio; inclinación ±56,3°/rotación ±360°/sesgo ±55,7°; FOV H72,1°/V56,6°/D84,3°. RFID: ISO 14443A/B, ID, UID/M1; 13,56MHz; <5cm. Eléctricas: DC 5–24V; 280mA (típ. 5V); 1400mW. Ambiente: ESD ±8kV aire/±4kV contacto; -20 a 65°C; 0–100000Lux.
Definición de interfaz
Pin1 TTL_RX/D0, Pin2 TTL_TX/D1, Pin3 GND, Pin4 VCC, Pin5 232_RX/485A, Pin6 232_TX/485B, Pin7 DM USB-, Pin8 DP USB+.
Configuración del dispositivo

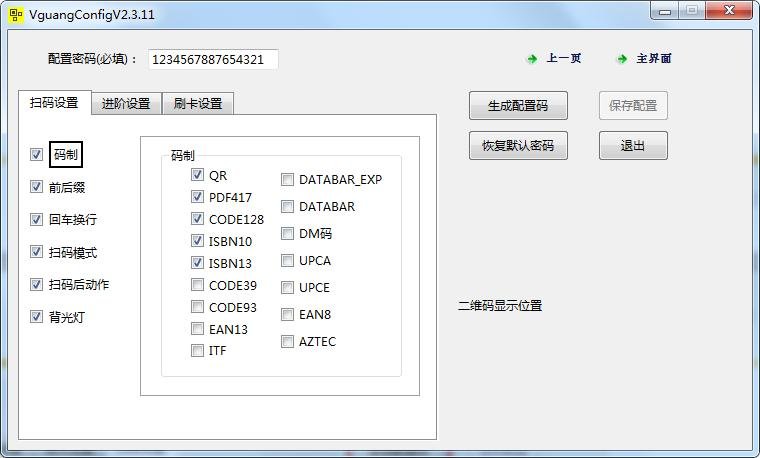

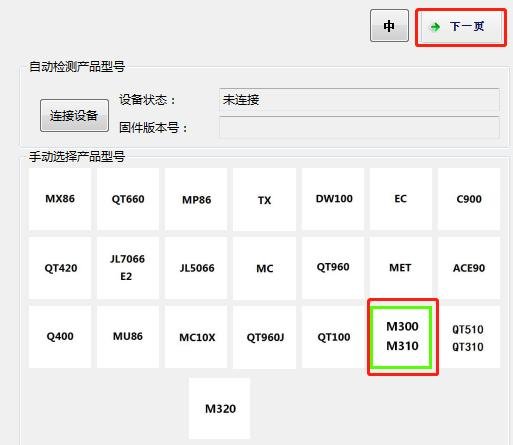

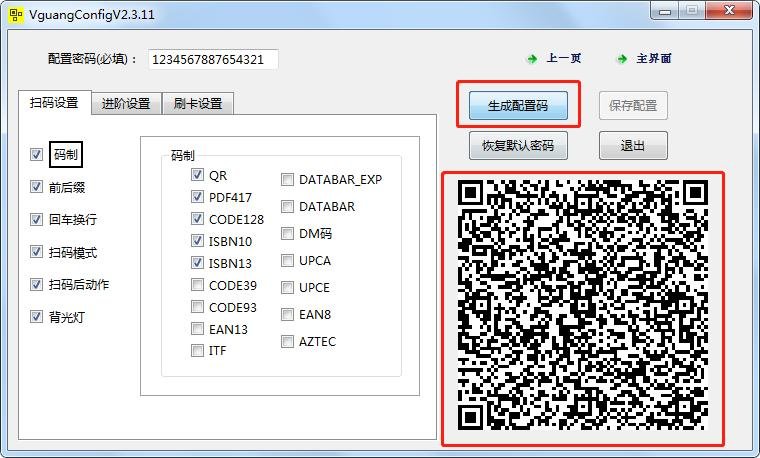

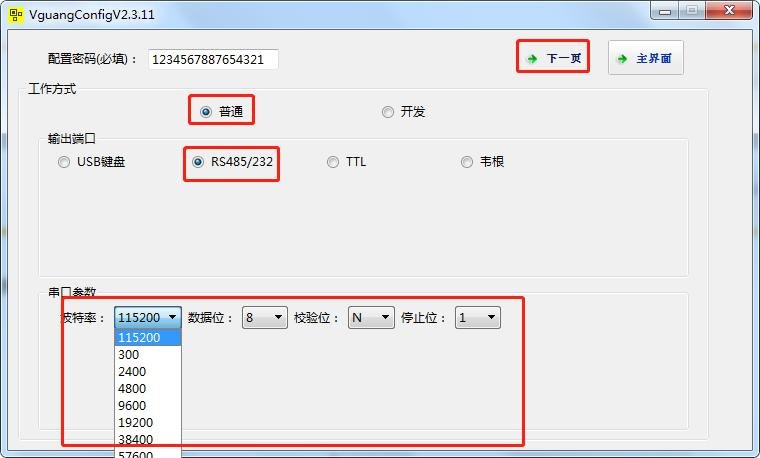

Use la herramienta de configuración; seleccione M310; parámetros de salida/serie; opciones; genere el código de configuración; escanee; ciclo de alimentación.
Códigos de configuración comunes
Configuración de modo de trabajo; configuración de modo de salida; ajuste CR/LF; baudios 232/485; baudios TTL.
Instalación

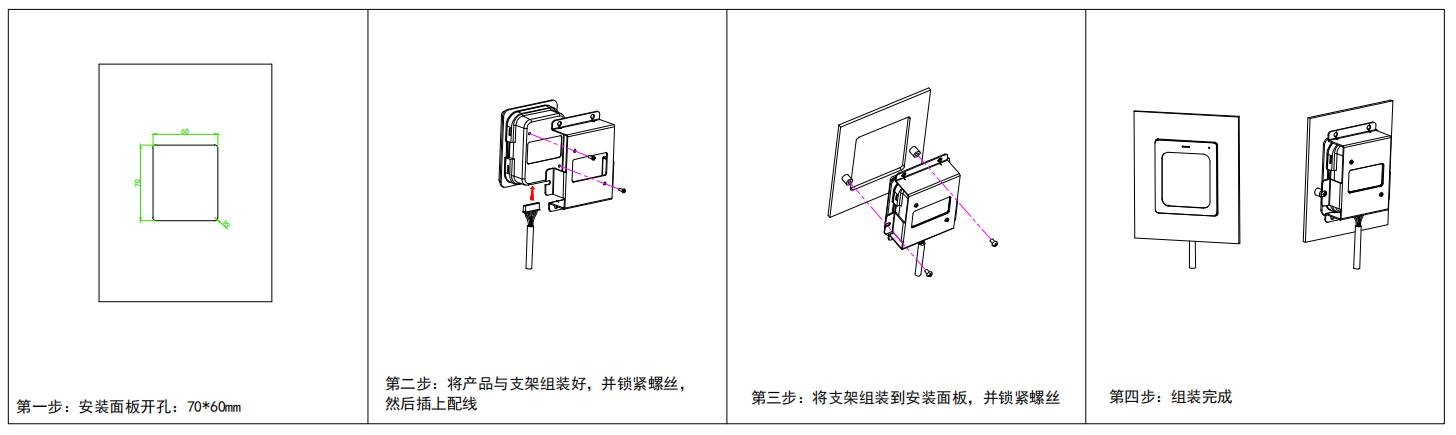

Evite la luz fuerte; cristal templado; mantenga metal a 10cm de la antena RFID.
Precauciones
1, Alimentación 5–24V. 2, Sin desmontar. 3, Evite la luz fuerte; limpie la ventana; el metal interfiere con NFC. 4, Cableado firme y aislado.
Contacto
Videotutoriales
Q300 产品演示
Ver videoPreguntas Frecuentes
¿Cómo obtengo el último firmware de este producto?
El firmware y los paquetes de actualización requieren enviar la información de la empresa para su aprobación; una vez aprobados, se enviará un enlace de descarga. También puede actualizar en línea desde el panel del dispositivo.
¿El manual no coincide con el dispositivo real?
Consulte siempre la etiqueta de la placa del dispositivo y la versión más reciente del manual. Si tiene dudas, contacte al soporte técnico de Koodle.
