Gracias por utilizar el escáner MC100. La lectura cuidadosa de este documento le ayudará a comprender las funciones y características del equipo, y a dominar rápidamente su uso e instalación. La empresa no se hace responsable de los daños por uso inadecuado. Siga las especificaciones técnicas y diseños de referencia; observe la seguridad general de productos móviles. La empresa puede revisar este manual.

Introducción al producto El MC100 es un escáner compacto, multifunción y multi-interfaz para muchos escenarios, que soporta salidas USB, RS232, WIFI y 4G.

Características del producto 1, Lectura potente, incluida la pantalla de teléfono tenue (motor mejorado). 2, Anuncio de voz con audio personalizado. 3, Lectura de alta velocidad de códigos en teléfono/papel. 4, Herramienta de configuración fácil.

Precauciones 1, Sin desmontar/modificar. 2, Manténgalo alejado del fuego; corte la alimentación ante humo/sobrecalentamiento. 3, Si se cae, corte la alimentación y contacte al soporte. 4, Colocación estable; evite humedad/polvo. 5, Sin material abrasivo sobre la ventana.

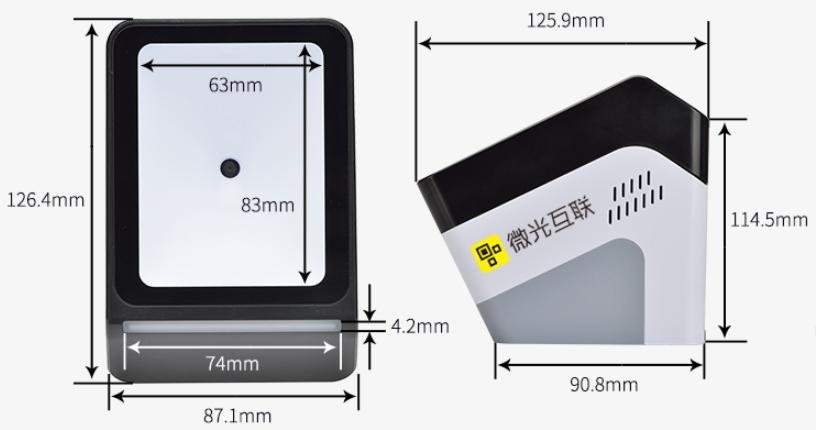

Generales: USB/RS232/WIFI/4G (Nano-SIM, China Mobile; contacte fábrica para Unicom/Telecom); zumbador, altavoz, LED de color; CMOS 0,3MP; 640×480; Windows/Linux/Android/Mac; escritorio; ventana 83×63mm; ABS+PC+cristal templado; luz de relleno LED blanca; cable USB / DB9. Lectura: QR, EAN, ISBN, CODE, UPC, ITF, etc.; pantalla/papel; profundidad 0–130mm; ≥10mil; 100ms promedio; 360°; FOV H77°/V60°. Eléctricas: DC 4,8–5,5V; 850mA (5V con voz); 4250mW. Ambiente: ESD contacto 4KV (interfaz); -20 a 70°C; 0–80000Lux.

Descargue "Audio-UI Setup Tool" desde el centro de descargas; configure la voz mediante la herramienta (siga el formato readme.txt). Hasta 6 clips de voz: arranque, Alipay, WeChat, otro código, éxito, fallo.

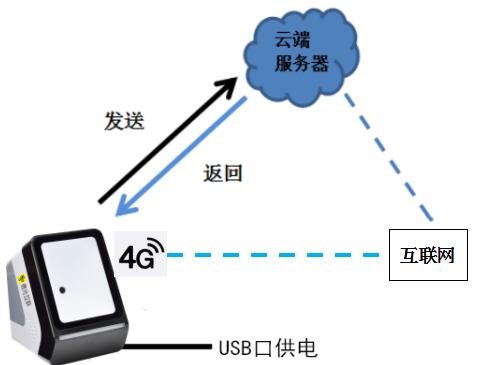

Anuncio de voz El modo normal USB/RS232 usa voces preestablecidas; el modo desarrollador envía comandos de protocolo para activar voces 0–3. El modo normal WIFI/4G requiere salida "protocolo TCP"/"protocolo HTTP" y la opción "aviso de voz" activada; el servidor devuelve "code=0000" → voz de éxito, si no voz de fallo. El modo desarrollador soporta solo TCP.

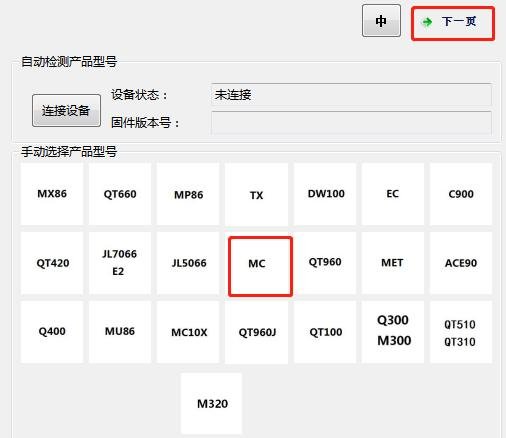

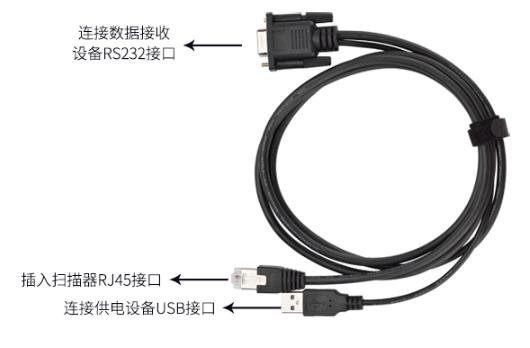

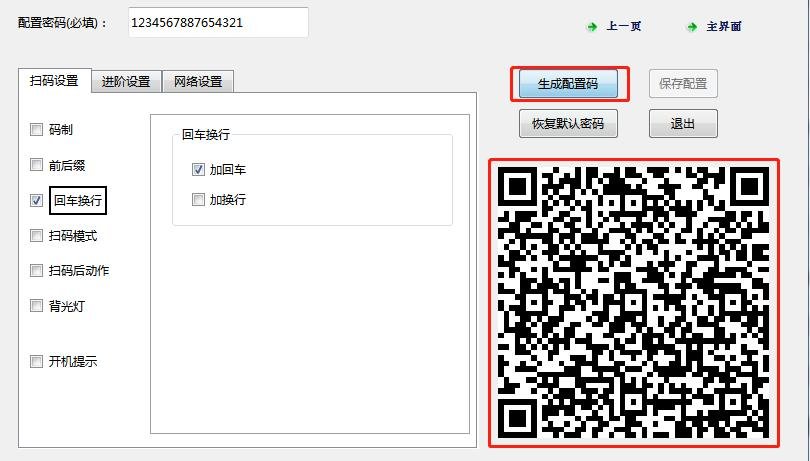

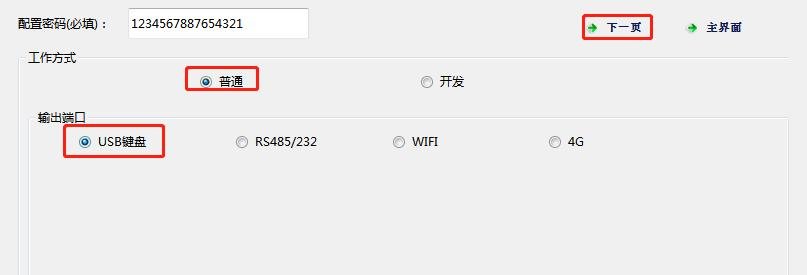

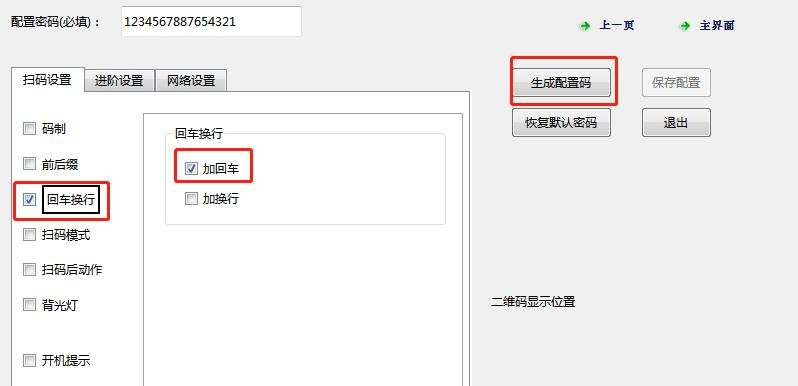

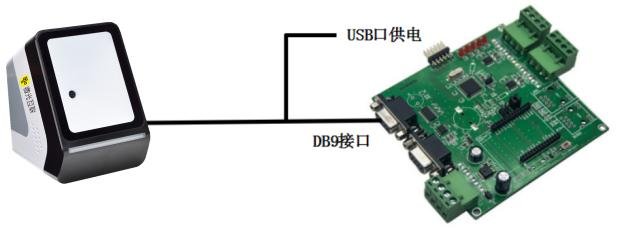

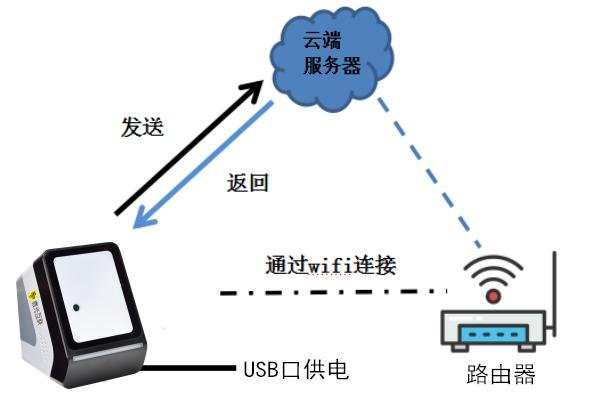

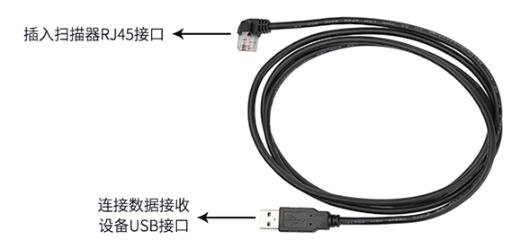

Diagramas de cableado; cables de datos por versión; diagramas de conexión USB/RS232/WIFI/4G. Configuración: use la herramienta de configuración; ejemplo USB-normal: seleccione dispositivo → normal → teclado USB → agregar CR/LF → generar código de configuración → escanear → ciclo de alimentación.

(1) No se puede conectar la herramienta de configuración → use configuración por escaneo. (2) Sin respuesta → brillo máximo del teléfono. (3) Desarrollo serie → use el protocolo en el puerto COM. (4) Verifique WIFI vía el router. (5) Tráfico 4G → consulte a la operadora SIM.
