Gracias por utilizar el escáner M340. La lectura cuidadosa de este documento le ayudará a comprender las funciones y características del equipo, y a dominar rápidamente su uso e instalación.

Introducción al producto El M340 es un escáner desarrollado para escaneo en control de acceso, con salidas TTL, Wiegand, RS485 y RS232, adecuado para torniquetes, control de acceso e integración en quioscos.

Características del producto 1, Escaneo + tarjeta combinados. 2, Rápido y preciso, hasta 0,1s. 3, Configuración fácil.

Vista general: LED, luz de relleno, área de escaneo/tarjeta. Dibujo de dimensiones.

Generales: RS485/RS232/TTL/Wiegand; LED rojo/verde/blanco, zumbador; CMOS 0,3MP; 640×480; montaje en caja 86; 88,38×88,38×35,10mm; ventana 56×51mm. Lectura: QR, PDF417, CODE, ISBN, ITF, EAN, DATABAR, Aztec, etc.; pantalla/papel; profundidad 0–62,4mm (15mil); ≥8mil; 100ms promedio; inclinación ±52,6°, rotación ±360°, sesgo ±48,6°; FOV 73,5°. RFID: ISO 14443A/B, ID, UID/M1; 13,56MHz; <5cm. Eléctricas: DC 5–24V; 500mA (típ. 5V); 2500mW. Ambiente: ESD ±8kV aire/±4kV contacto; -20 a 65°C; 0–80000Lux.

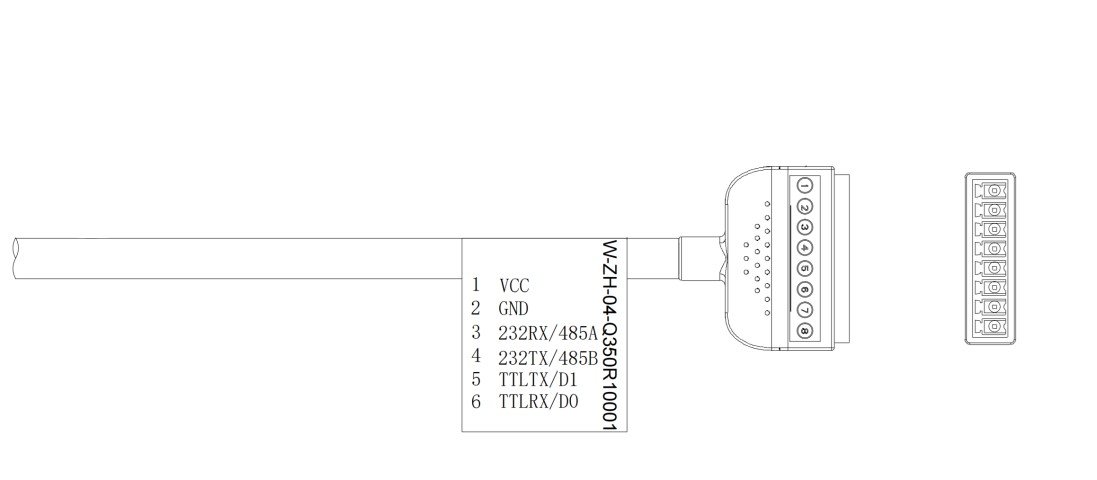

Versión 232/485: 1 VCC, 2 GND, 3 232RX/485A, 4 232TX/485B, 5 TTL_TX/Wiegand D1, 6 TTL_RX/Wiegand D0. TTL/Wiegand conmutables por configuración.

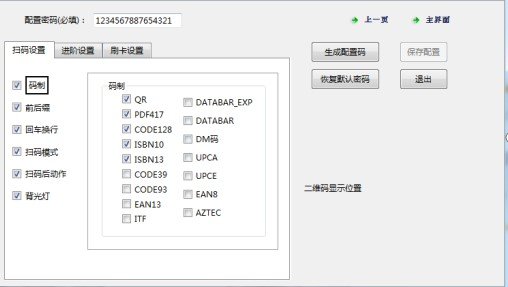

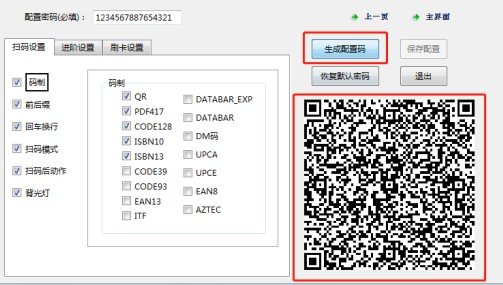

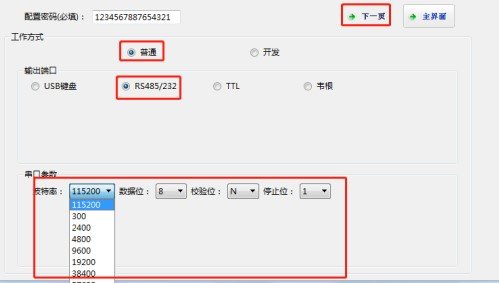

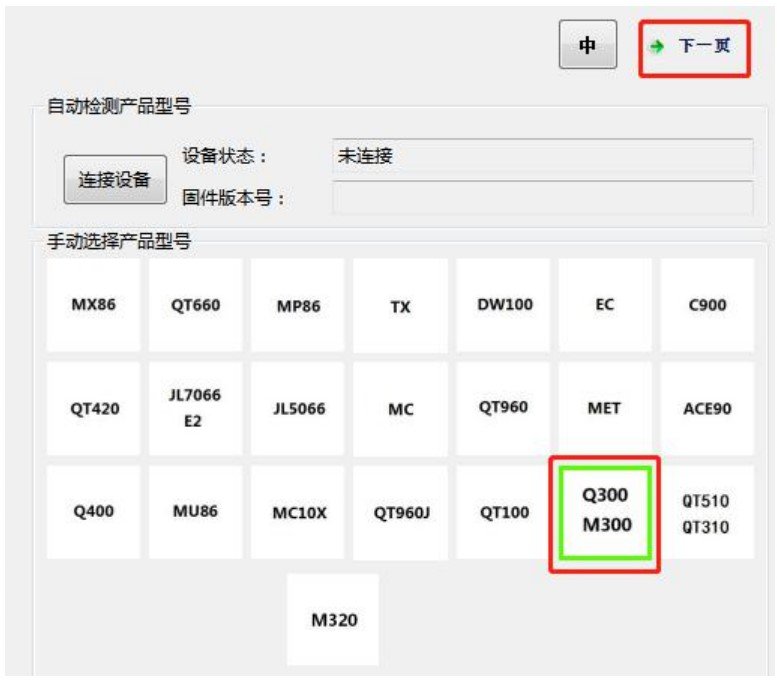

Use la herramienta de configuración; seleccione M300 (misma plataforma); parámetros de salida/serie; opciones; genere el código de configuración; escanee; ciclo de alimentación.

Evite la luz fuerte; ventana de cristal templado; mantenga metal a 10cm de la antena RFID.

1, Alimentación 12–24V. 2, Sin desmontar. 3, Evite la luz fuerte; limpie la ventana; el metal interfiere con NFC. 4, Cableado firme y aislado.
