Gracias por utilizar el dispositivo de pulsador KG300. La lectura cuidadosa de este documento le ayudará a comprender las funciones y características del equipo, y a dominar rápidamente su uso e instalación.

Introducción al producto El KG300 es un producto de pulsador desarrollado para control de acceso, que proporciona una interfaz de relé y soporta ajustes de retardo de apertura.

Características del producto 1, Salida de señal de relé. 2, Ajuste de retardo de apertura. 3, LED de estado del botón. 4, Opciones de color blanco/negro/dorado. 5, Pulsador capacitivo con panel de cristal templado, aspecto premium.

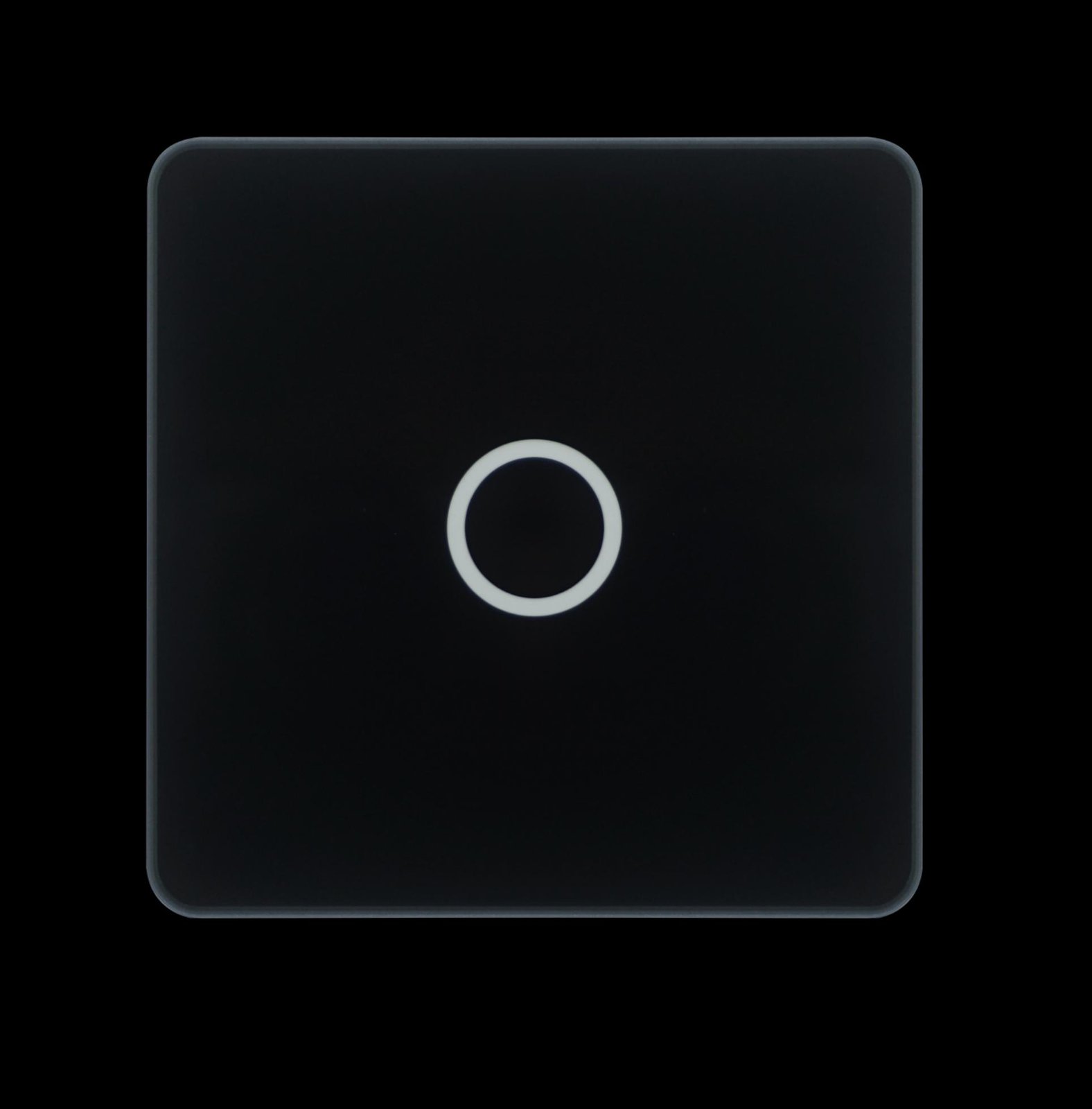

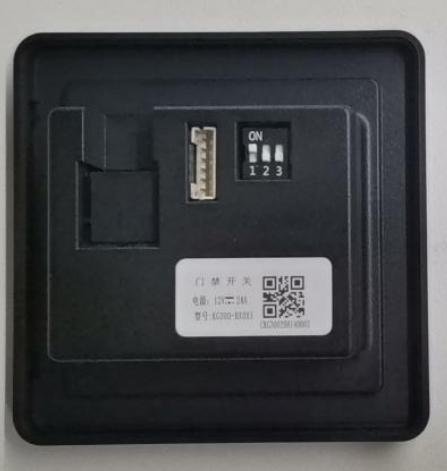

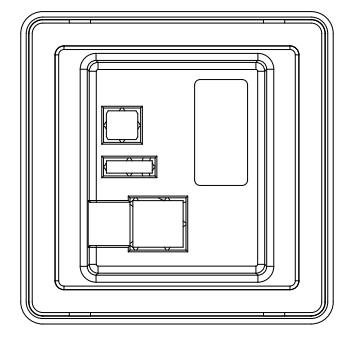

Vista general; vista frontal; DIP switch de retardo: 1=3s, 2=6s, 3=9s (solo uno a la vez). 1 área táctil, 2 LED blanco en espera, 3 LED verde de tecla.

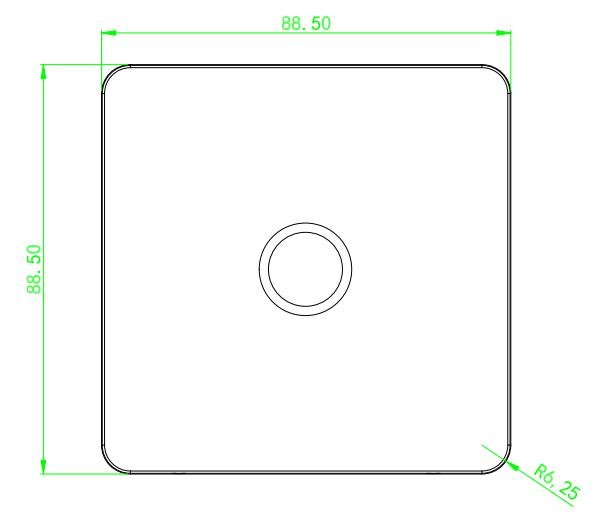

Dibujo de dimensiones

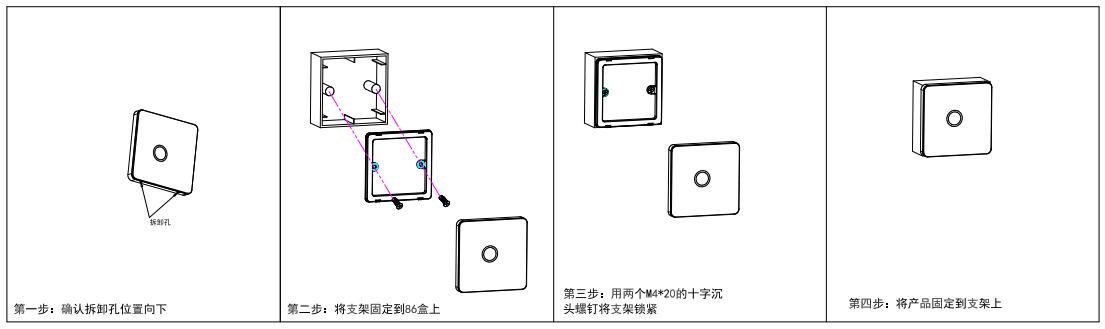

Modo de pulsador capacitivo; área táctil Ø15mm; tamaño 88,2×88,2×28,7mm; tiempo de pulsado tiempo real/3/6/9s; interfaz relé, cable de datos PH2.0-6Y; LED blanco/verde; corriente 12V (0,027A, nominal 12–24V); montaje en caja 86.

Pin1 GPIO (reservado), Pin2 COM, Pin3 NC, Pin4 NO, Pin5 VCC, Pin6 GND.

La ventana del sensor de imagen CMOS debe evitar el sol directo o la luz fuerte. El cristal templado es duradero pero evite rayones más duros. La antena RFID está bajo la ventana; mantenga material metálico/magnético a 10cm de distancia.

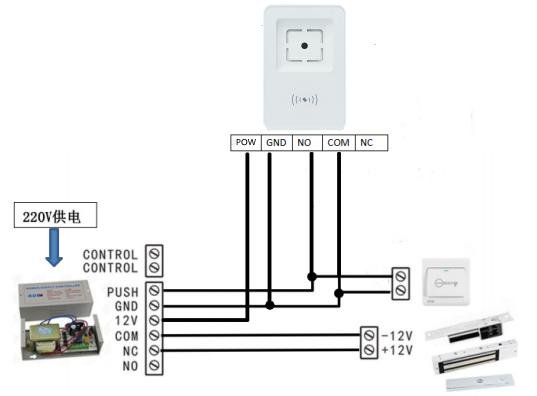

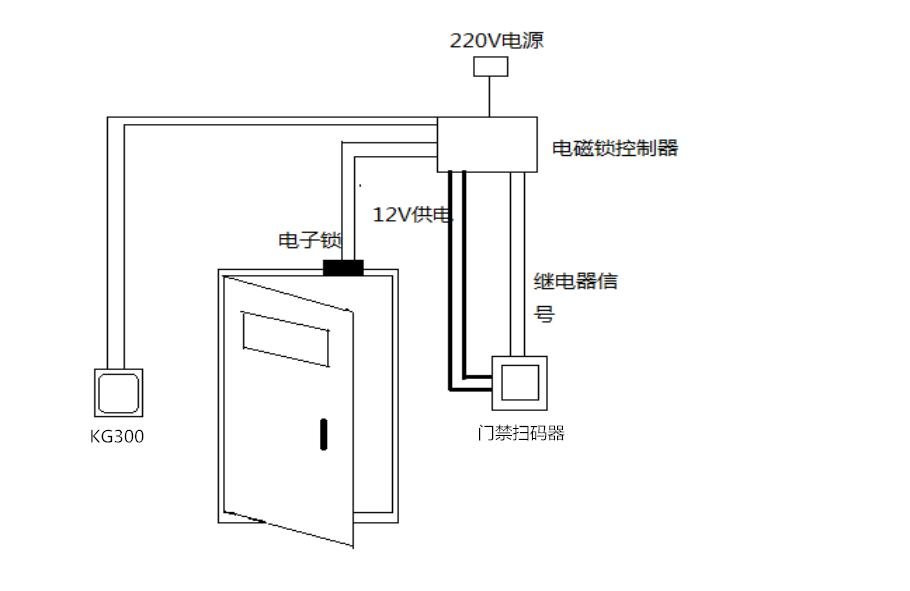

Diagrama de escenario; cableado del sistema de acceso: cerradura magnética, pulsador KG300, alimentación de acceso, escáner de acceso.

1, Alimentado a 12–24V (de la alimentación de acceso o independiente); el sobretensión daña el dispositivo. 2, No lo desmonte. 3, El cableado debe ser firme y aislado para prevenir cortocircuitos. 4, El KG300 emite una señal de relé; conéctelo como NO o NC al sistema de acceso existente.
