CC104控制器

Gracias por utilizar el controlador de acceso CC104. La lectura cuidadosa de este documento le ayudará a comprender las funciones y características del equipo, y a dominar rápidamente sus métodos de cableado e instalación.

Introducción al producto El controlador de acceso CC104 es un controlador de cuatro puertas diseñado para sistemas inteligentes de control de acceso. Combinado con el lector 485 y la plataforma en la nube de acceso, permite una gestión inteligente del acceso que incluye funciones de personas, visitantes, apertura remota y monitoreo de tráfico. Integra interfaces anti-sabotaje y de alarma de incendio para mayor seguridad, y expone una interfaz de protocolo abierto para integración personalizada. Adecuado para bancos, hoteles, edificios de oficinas, comunidades inteligentes y fábricas.

Parámetros del producto Comunicación: TCP/IP, UDP, MQTT, RS485. Tamaño de carcasa (cm): 249×140×37. Alimentación: 12VDC 10A. Formato de entrada de lector: RS485 115200 baudios. Lectores máx.: cuatro pares. Salidas de puerta: cuatro grupos. Temperatura de funcionamiento: -20 a 70°C. Tarjetas registradas: 100.000. Almacenamiento de registros sin conexión: 100.000. Protección contra pérdida de datos: flash de alta velocidad, nunca se pierde.

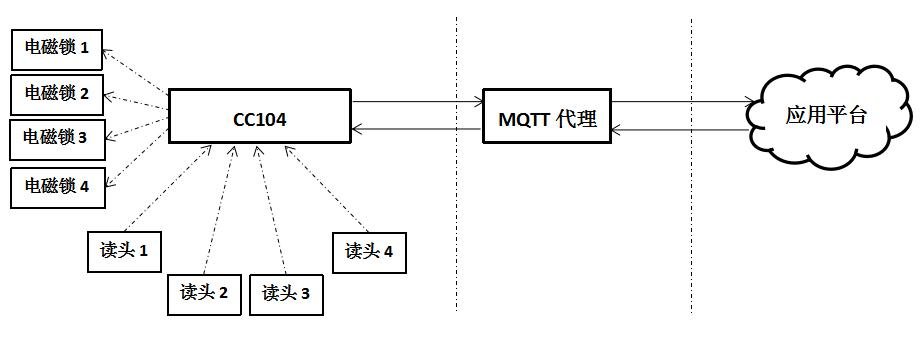

Diagrama de escenario de aplicación

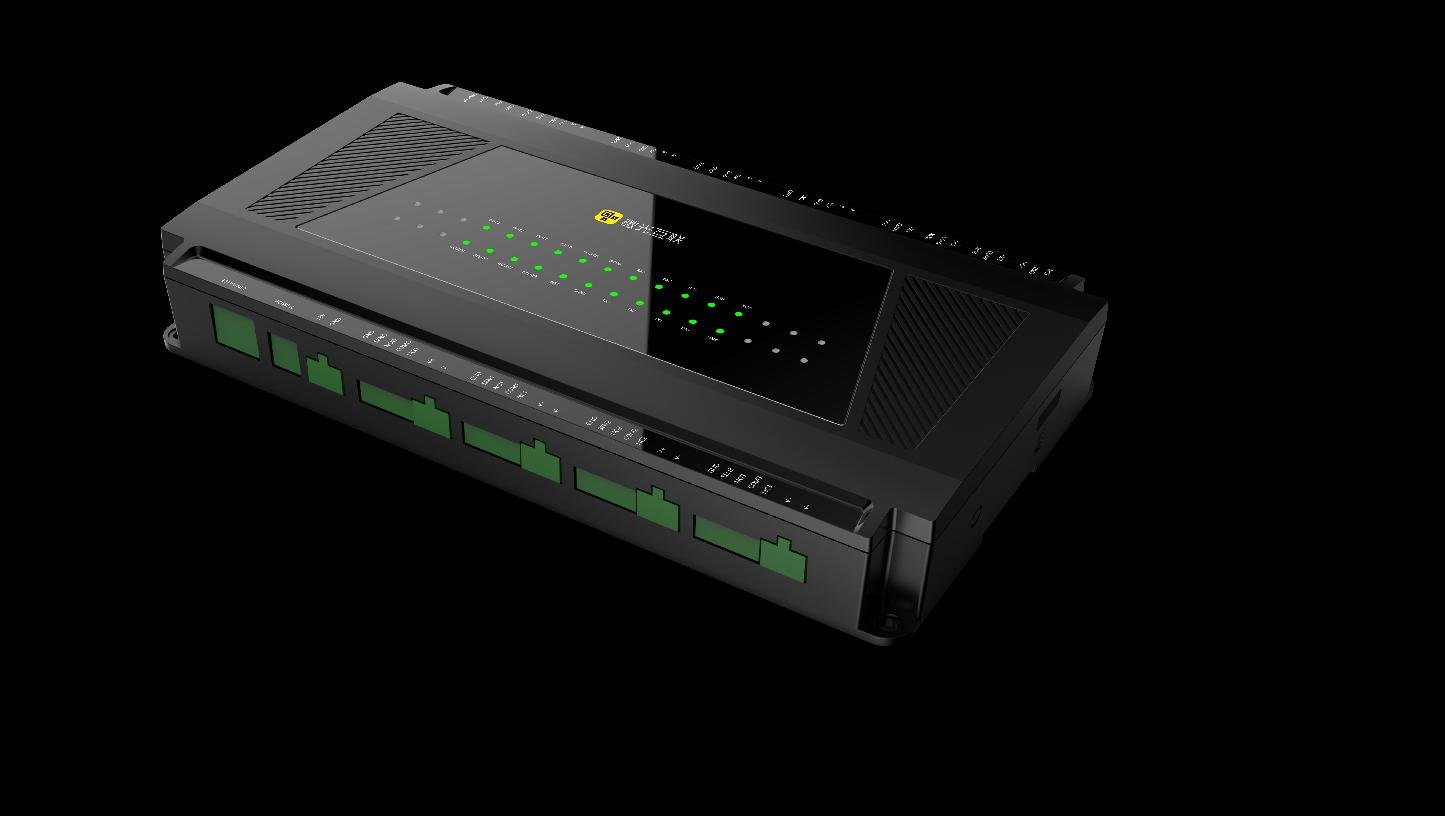

Apariencia del CC104

Descripción de puertos Botón de salida n.º 1; dos entradas auxiliares; botones de salida n.º 2/3/4; lectores externos n.º 1–4; cuatro salidas auxiliares; puerto de red; puerto de alimentación n.º 1; puerto de alimentación n.º 2; cuatro terminales de control de cerradura. Lista de puertos: 1 Puerto de red — conecte el cable. 2 Puerto de alimentación n.º 1 — conecte el adaptador (use el 1 o 2). 3 Puerto de alimentación n.º 2 — conecte alimentación 12V externa.

GND — entrada de sensor de puerta. SEN — entrada de sensor. NO — salida de relé. COM — común. NC — normalmente cerrado. V+ — alimentación de cerradura magnética. V- — retorno de alimentación de cerradura magnética.

NO — relé normalmente abierto. COM — común del relé. NC — relé normalmente cerrado. Cuatro lectores externos: A→485A, B→485B, 12V→salida 12V, GND→tierra.

GND — entrada de incendio. FIRE — entrada de alarma de incendio. GND — entrada anti-sabotaje. TAMPER — entrada anti-sabotaje. Contacto de puerta GND — conecte el sensor de puerta (omitir si no existe). SEN — sensor. Relé NO/COM/NC según lo anterior.

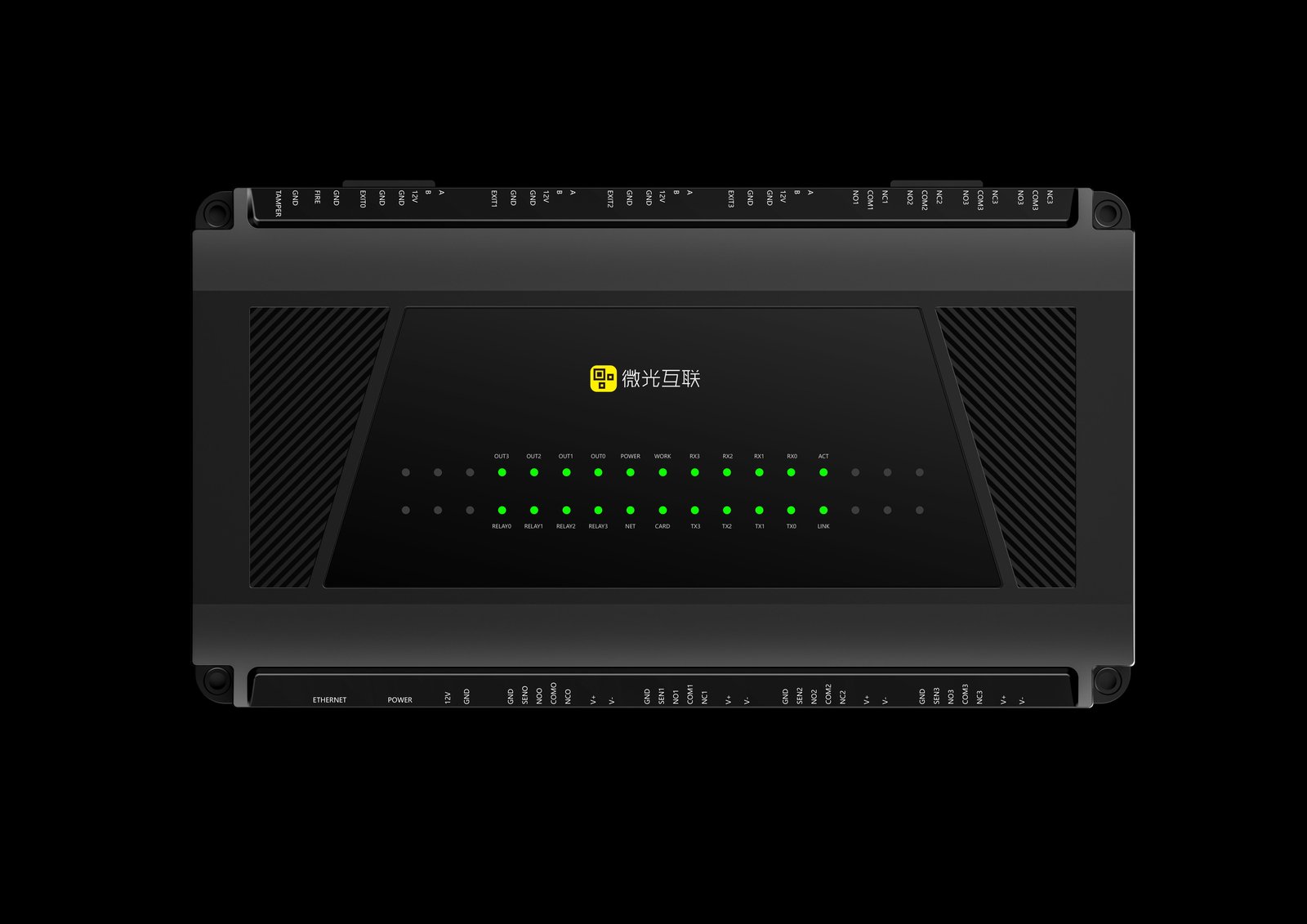

Significado de los LED de la caja de control OUT(0-3) salida de relé auxiliar (amarillo); POWER (rojo); WORK (verde, parpadeo 500ms/1500ms); RX(0-3) recepción 485 (amarillo); TX(0-3) transmisión 485 (verde); ACT datos (amarillo); LINK red (amarillo); CARD swipe (amarillo, reservado); NET red (amarillo); RELAY(0-3) relé de lector (verde).

El controlador CC104 ofrece dos métodos de instalación; elija uno según el sitio.

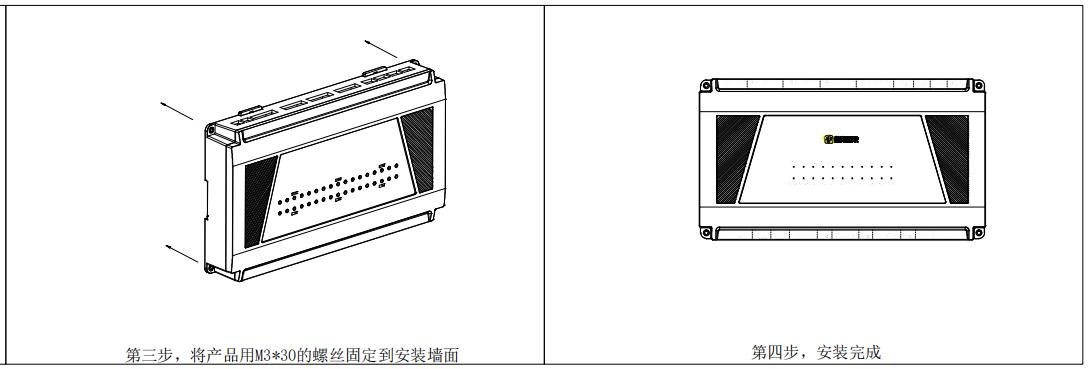

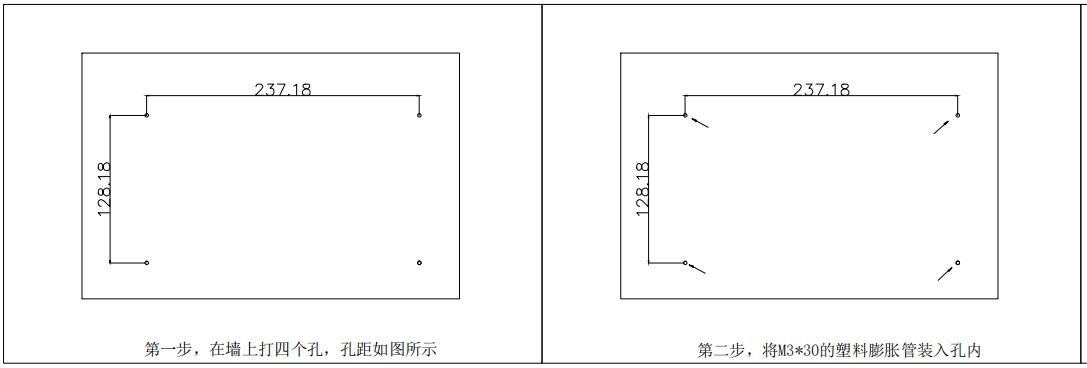

Diagrama de instalación en pared

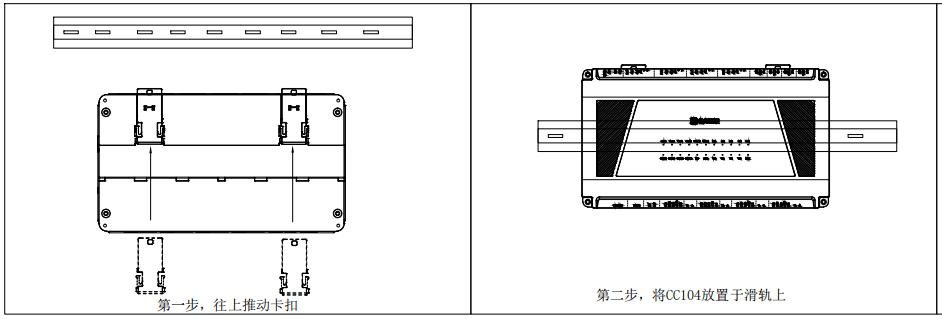

Diagrama de instalación en riel

Notas de cableado: corte la alimentación externa antes de instalar; no energice hasta completar; confirme el rango de voltaje de alimentación; mantenga el conductor expuesto ≤4mm; sin conexión en caliente; no comparta toma con dispositivos de alta corriente; use los cables especificados; alimente por el puerto 1 o 2.

Cableado de doble puerta de doble control
