CC101控制器
Manual de uso del controlador de acceso CC101: introduce funciones, parámetros, apariencia e interfaces, diagramas de cableado de la caja de control e instalación.

Prefacio
Gracias por utilizar el controlador de acceso CC101. La lectura cuidadosa de este documento le ayudará a comprender las funciones y características del equipo, y a dominar rápidamente sus métodos de cableado e instalación.
Introducción al producto El controlador de acceso CC101 es un controlador frontal diseñado para desplegar sistemas inteligentes de control de acceso. Combinado con el lector 485 y la plataforma en la nube de acceso, permite una gestión inteligente del acceso que incluye gestión de personas, gestión de visitantes, apertura remota y monitoreo de tráfico. Es adecuado para bancos, hoteles, edificios de oficinas, comunidades inteligentes y fábricas.

Parámetros del producto Comunicación: TCP/IP, UDP, MQTT, RS485. Tamaño de carcasa (cm): 191×191×43. Alimentación: 12VDC 5A, POE opcional. Formato de entrada de lector: RS485 115200 baudios. Lectores máx.: un par. Salidas de puerta: un grupo. Temperatura de funcionamiento: -30 a 70°C. Tarjetas registradas: 100.000. Almacenamiento de registros sin conexión: 100.000. Protección contra pérdida de datos: diseño de flash de alta velocidad, nunca se pierde.

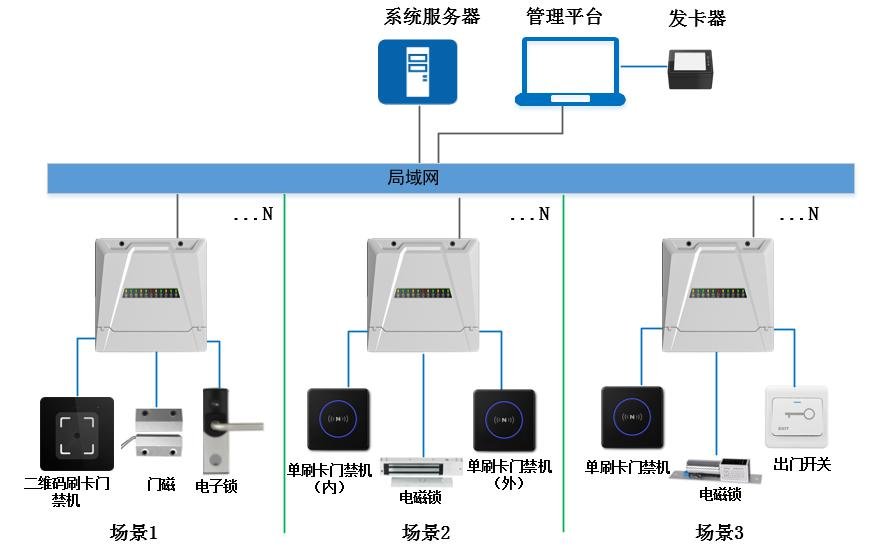

Diagrama de escenario de aplicación

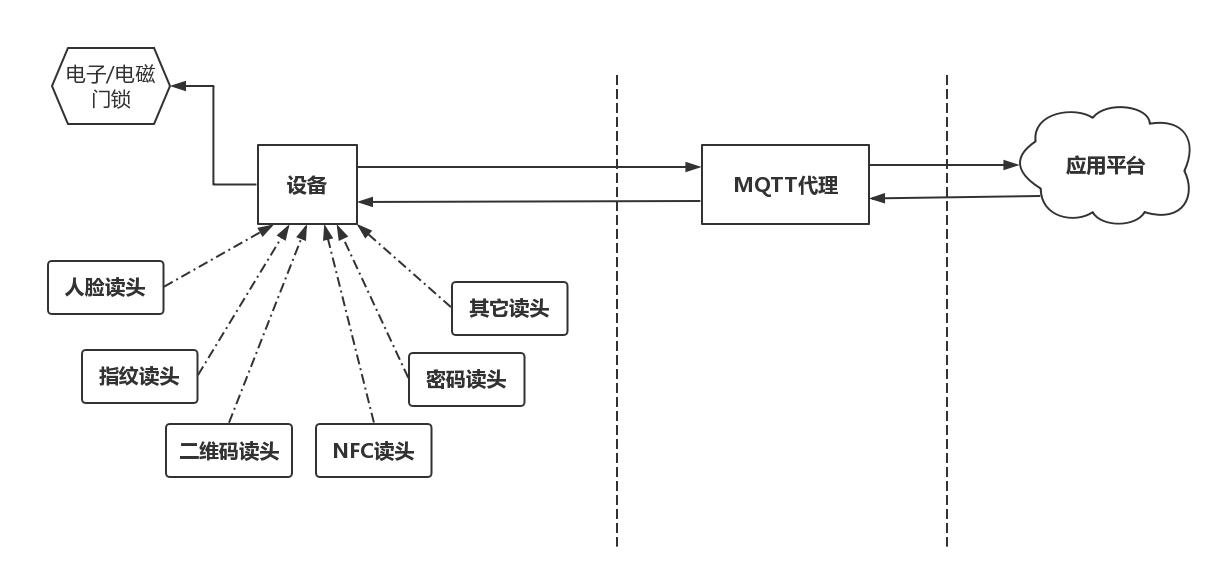

Diagrama de conexión del sistema
Apariencia e interfaces

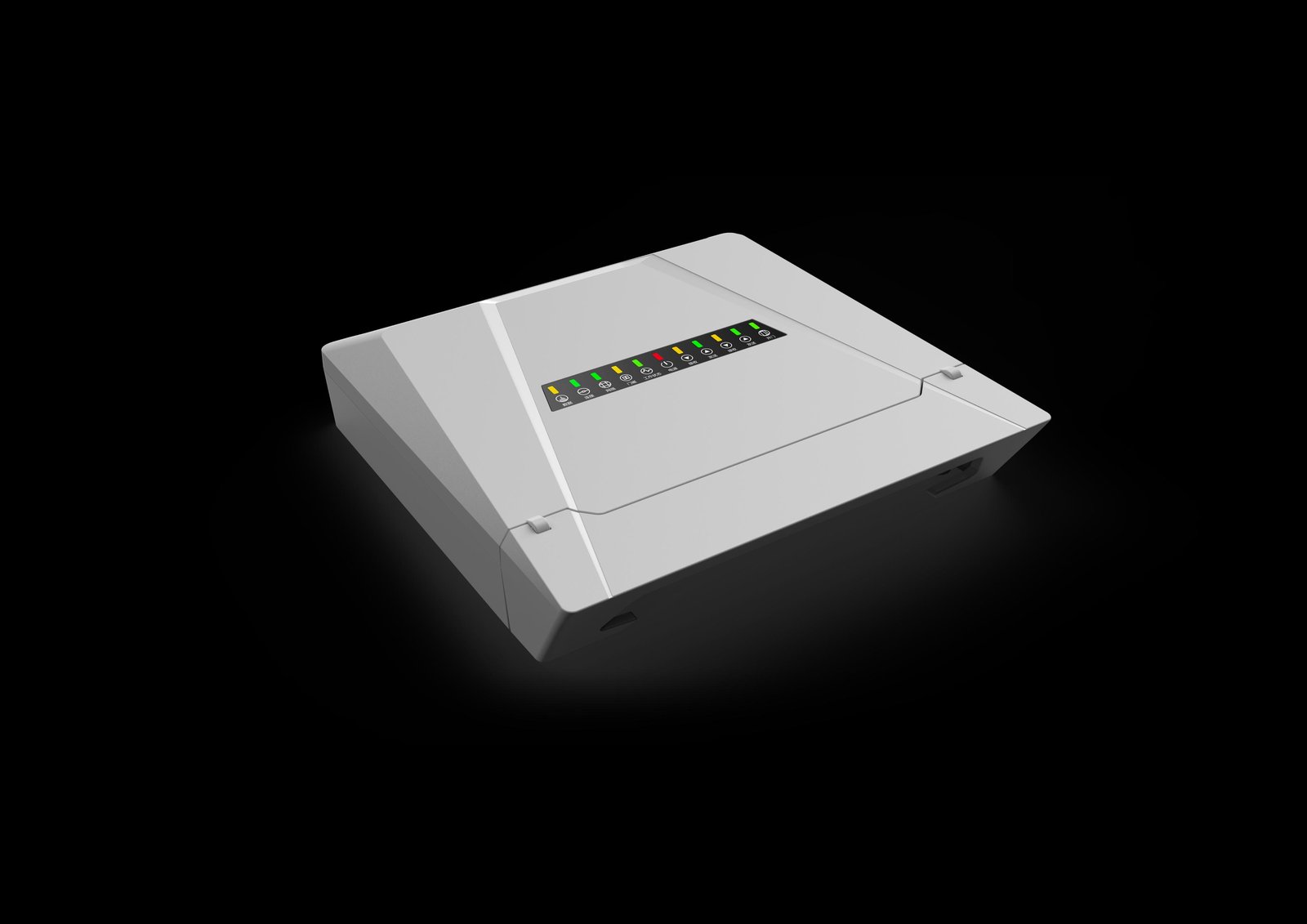

Apariencia del CC101

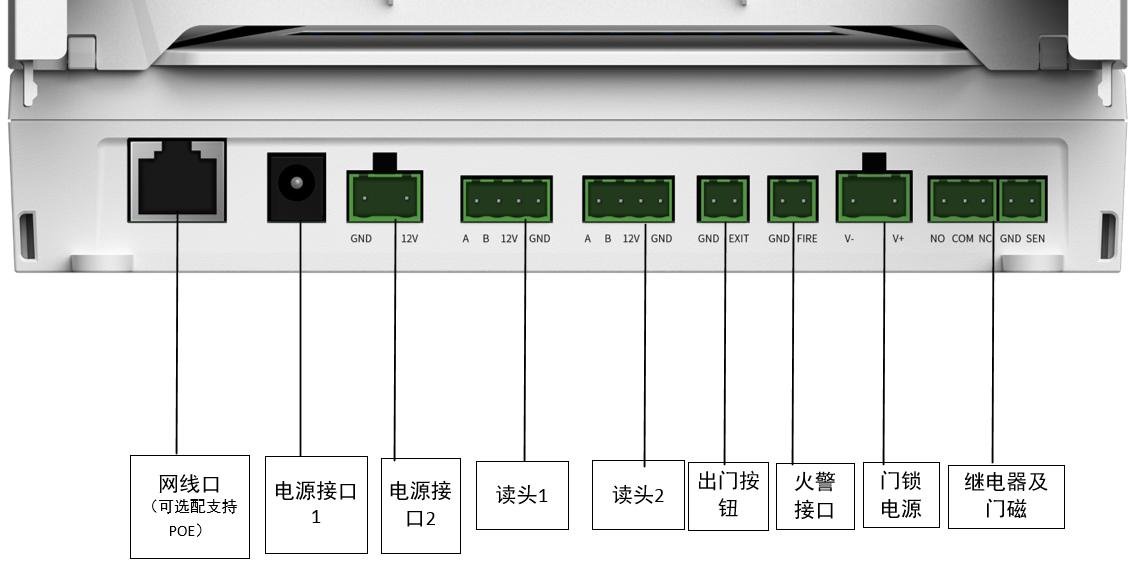

Descripción de terminales Lista de puertos: 1 Puerto de red — conecte el cable de red (la versión POE es opcional y soporta alimentación POE). 2 Puerto de alimentación 1 — conecte el adaptador (use el puerto 1 o 2). 3 Puerto de alimentación 2 — conecte alimentación 12V externa. Puerto de lector 1: A→485A del lector, B→485B del lector, +12V→VCC del lector, GND→GND del lector. Puerto de lector 2: mismo cableado. 6 Botón de salida GND — conecte el botón de salida. 7 Botón de incendio GND — conecte el botón de incendio. V- de alimentación de cerradura — conecte la alimentación de la cerradura. V+ — positivo de alimentación de la cerradura. Contacto de puerta GND — conecte la detección de puerta magnética (omitir si no existe). SEN — entrada de sensor magnético. Relé NO — normalmente abierto, COM — común, NC — normalmente cerrado.

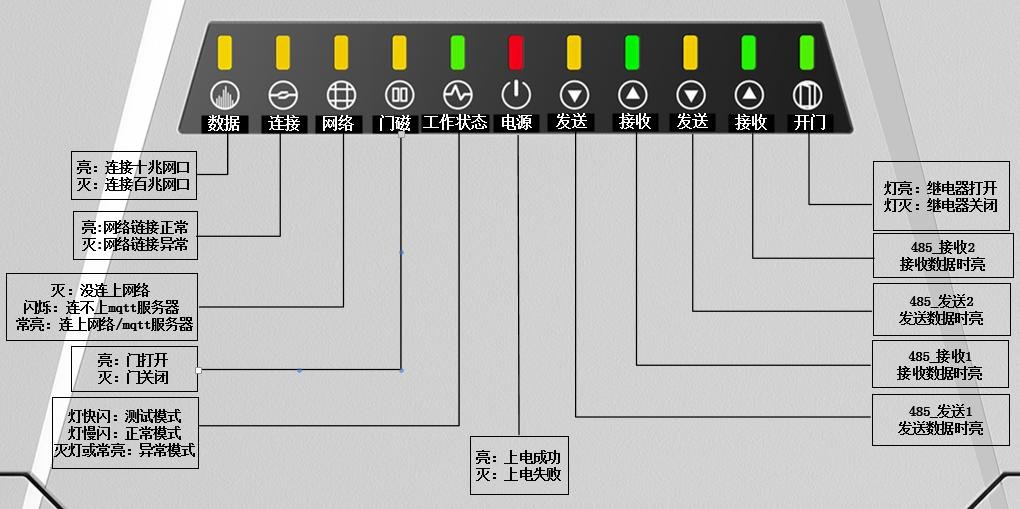

Significado de los LED de la caja de control

Instalación de la caja de control
El controlador CC101 ofrece dos métodos de instalación; elija uno según el sitio.

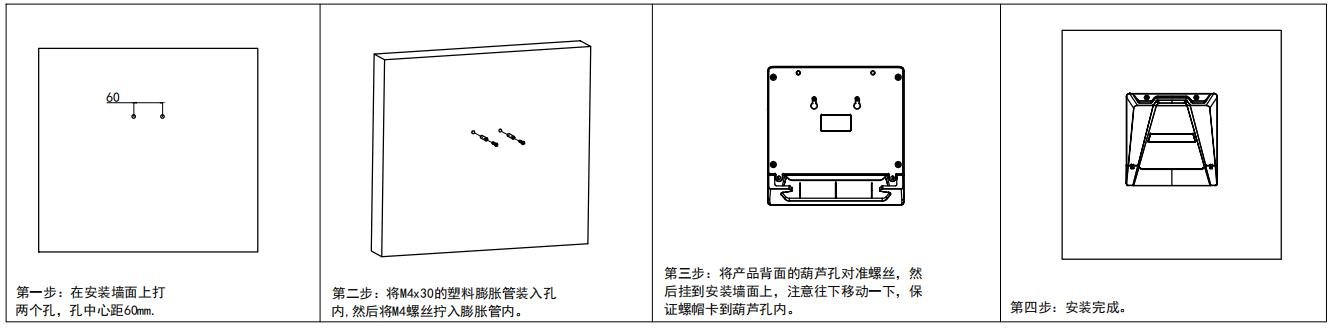

Diagrama de fijación en pared

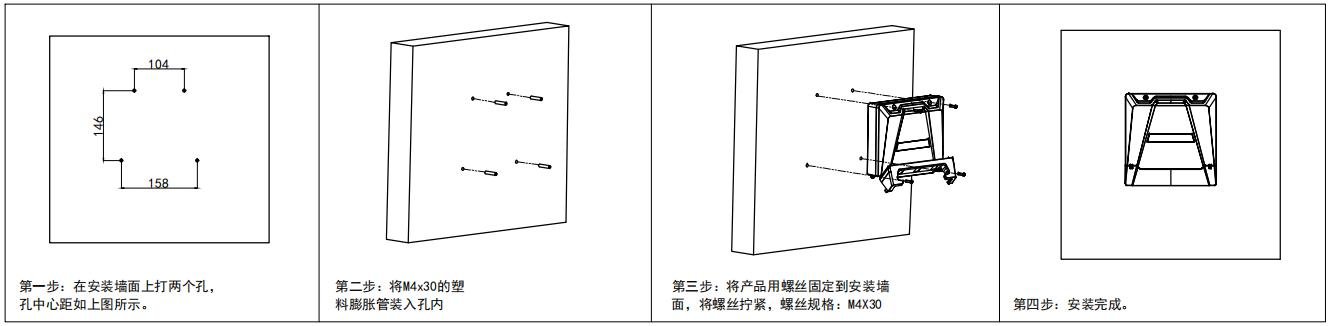

Diagrama de fijación con tornillos
Diagrama de cableado de la placa de control
Notas de cableado: Antes de la instalación, corte la alimentación externa (incluida la de la cerradura) y no energice hasta completar el cableado. Antes de encender, confirme que el voltaje de alimentación está dentro del rango especificado. El conductor expuesto de cada terminal no debe exceder 4 mm; use una herramienta adecuada de pelado para evitar cortocircuitos y fallos de comunicación por exceso de cable desnudo. No conecte en caliente los terminales. No conecte el controlador y otros dispositivos de alta corriente a la misma toma. Use los cables especificados en este manual. Alimentación: use el puerto 1 o 2; si tiene POE, el puerto de red también puede alimentar.

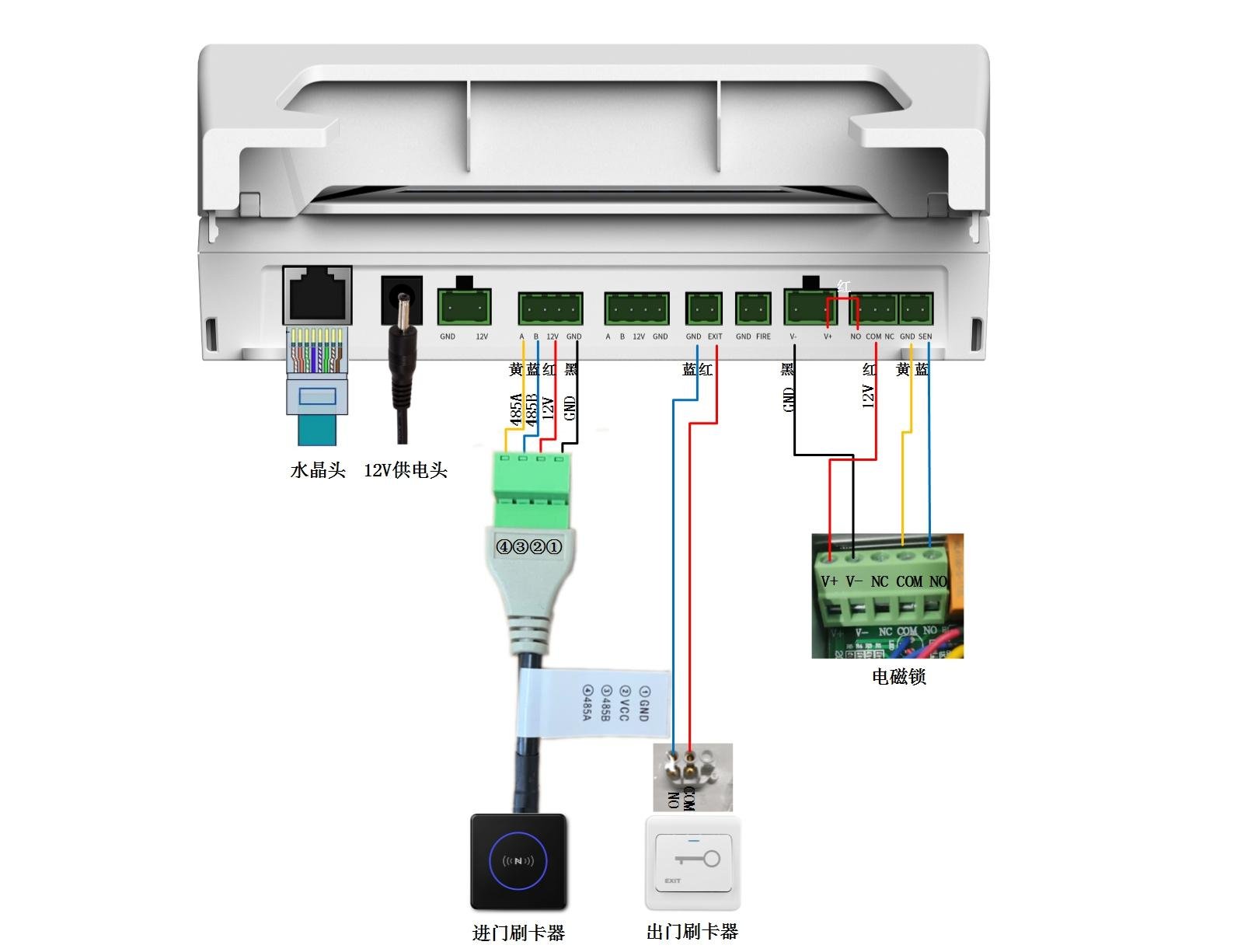

Cableado de cerradura magnética de un control

Cableado de cerradura magnética de doble control
Cableado de cerradura de pestillo eléctrico de un control
Contacto
Videotutoriales
CC101 产品演示
Ver videoPreguntas Frecuentes
¿Cómo obtengo el último firmware de este producto?
El firmware y los paquetes de actualización requieren enviar la información de la empresa para su aprobación; una vez aprobados, se enviará un enlace de descarga. También puede actualizar en línea desde el panel del dispositivo.
¿El manual no coincide con el dispositivo real?
Consulte siempre la etiqueta de la placa del dispositivo y la versión más reciente del manual. Si tiene dudas, contacte al soporte técnico de Koodle.
