Prefacio
Gracias por utilizar el escáner multifunción C800. La lectura cuidadosa de este documento le ayudará a comprender las funciones y características del equipo, y a dominar rápidamente su uso e instalación.
Introducción al producto El C800 es un escáner empotrado impermeable para escaneo y verificación de identidad, desplegable rápidamente en torniquetes y quioscos. Su estructura mejorada alcanza impermeabilidad IP66/IP67 (opcional). Soporta RS485, RS232 y USB, verificación de ID sin conexión, con watchdog de hardware y software para fiabilidad.
Características del producto 1, Escaneo potente, papel y pantalla. 2, Rápido y preciso, hasta 0,1s. 3, Configuración fácil. 4, Indicadores claros (LED/zumbador).
Modelos USB/RS232/RS485, empotrado/externo, conector de aviación IP67 o cable estándar (C800-1 a C800-12).
Lista de paquete Host×1, soporte×2, cable×1, RS232/RS485/USB, tarjeta de garantía×1.

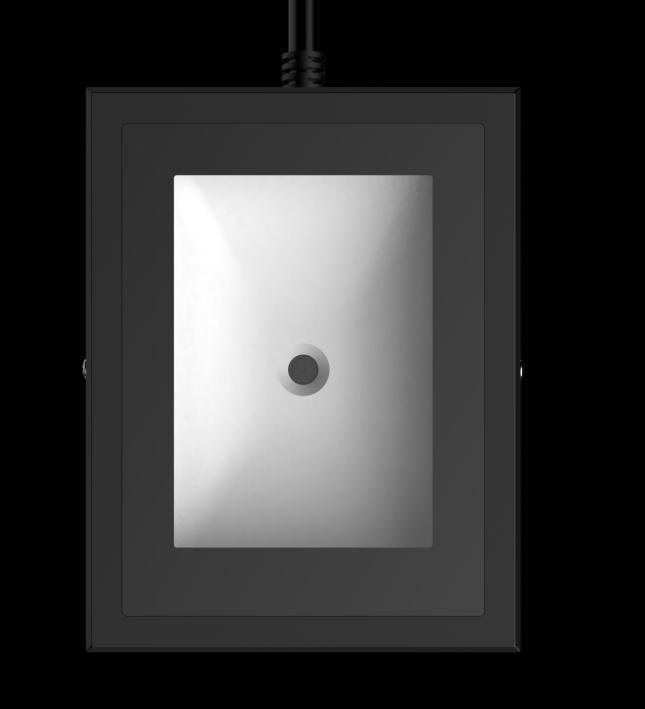

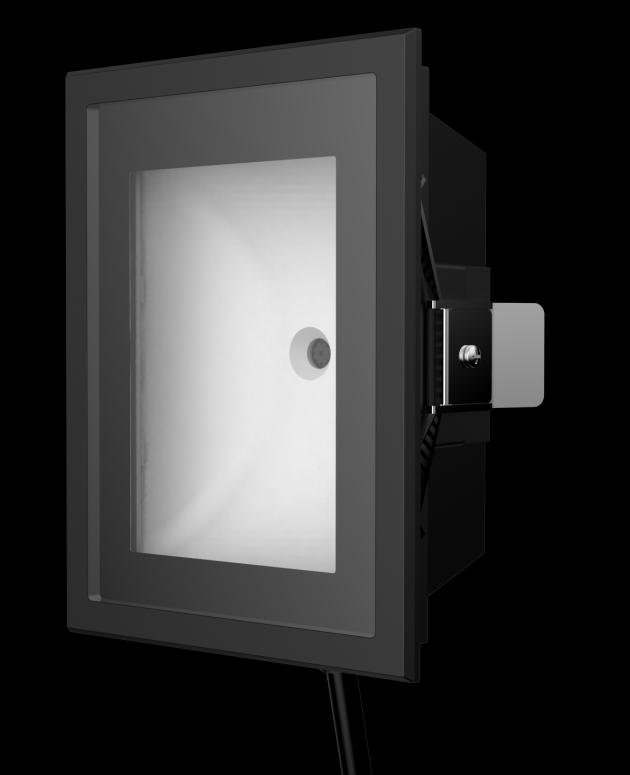

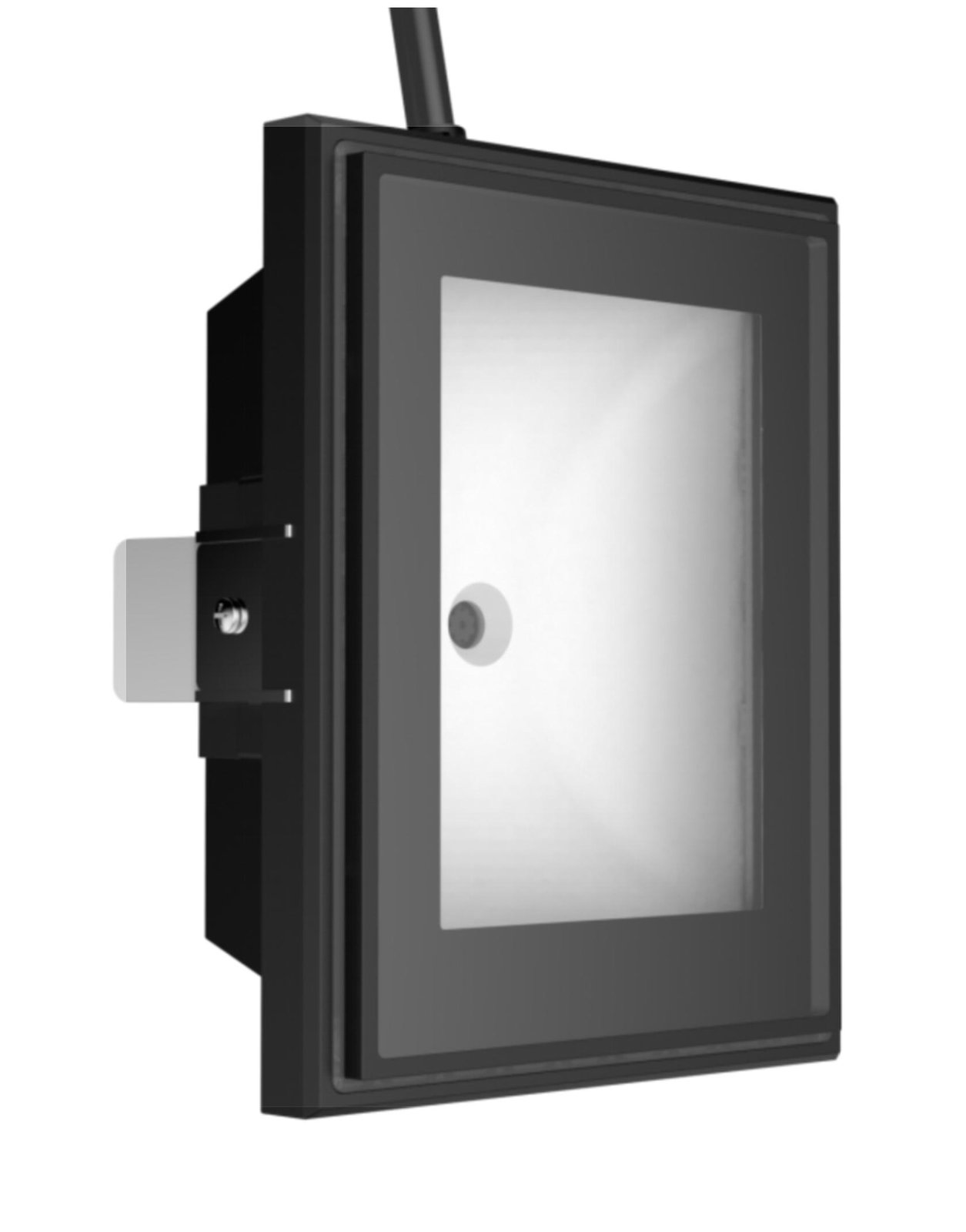

Apariencia del producto

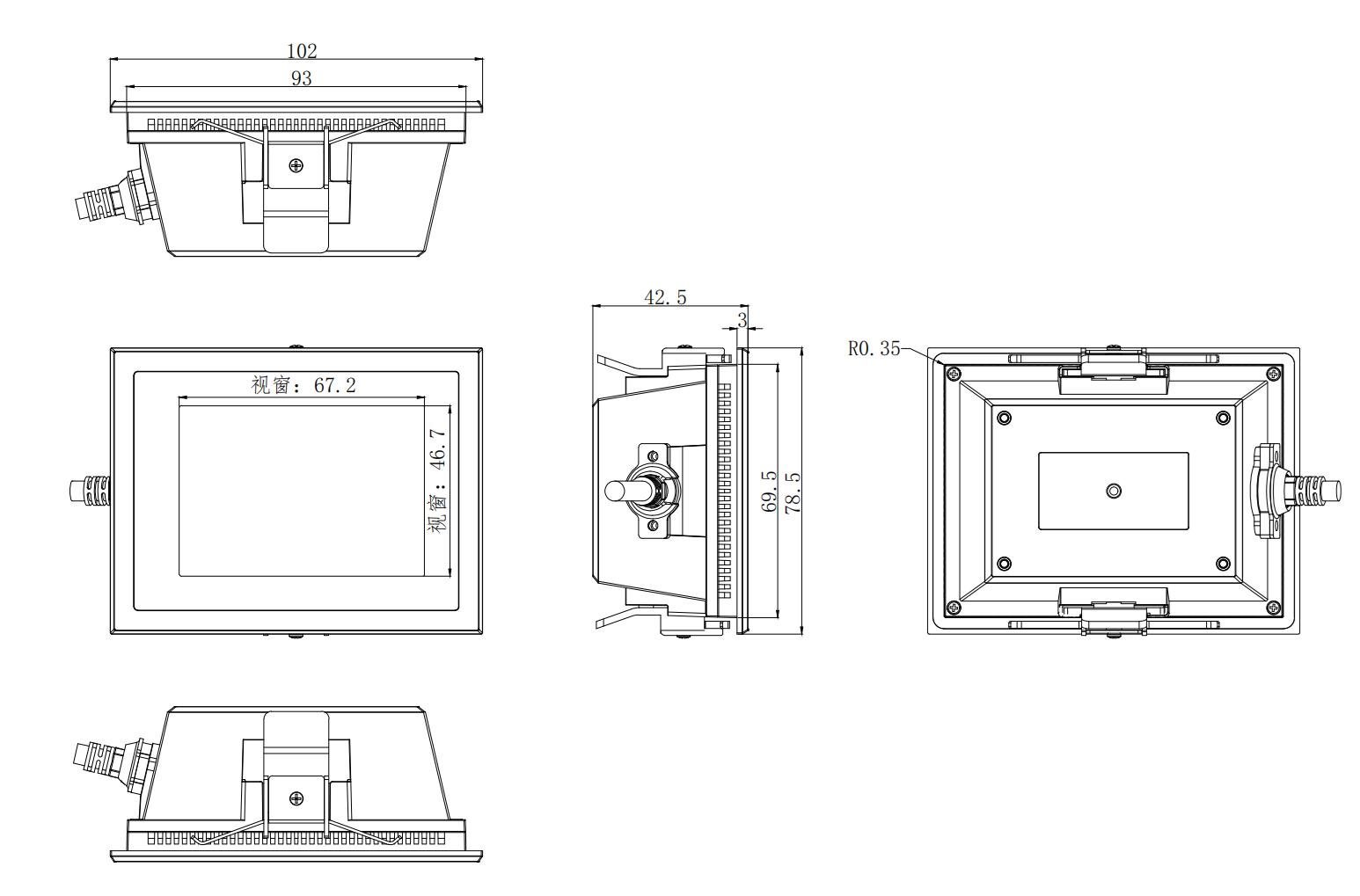

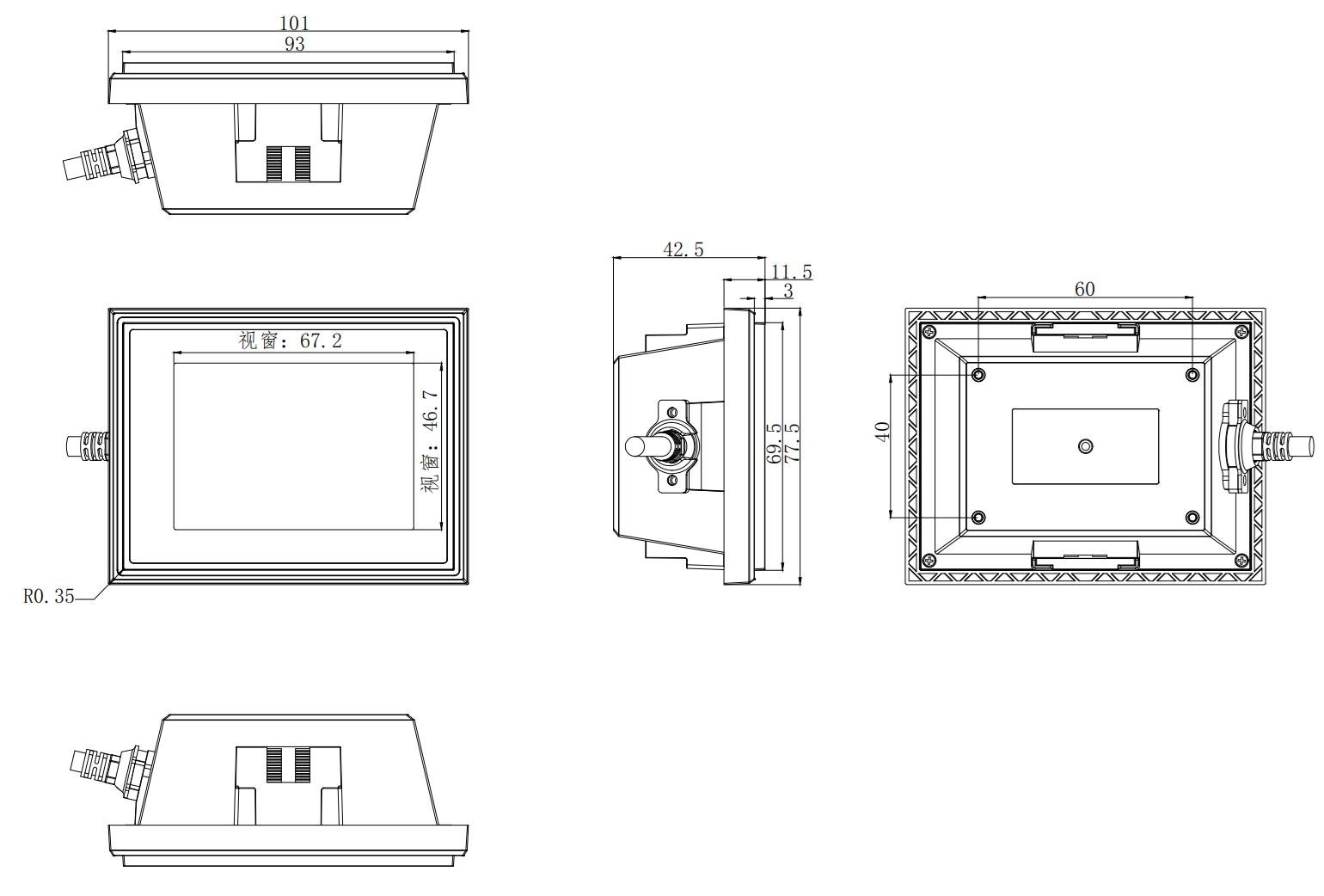

Variantes empotradas y externas. Dibujos de dimensiones.
Parámetros del dispositivo
Generales: RS485/RS232/USB; LED+zumbador; CMOS 0,3MP; 640×480; empotrado; 102×78,5×42,5mm (externo); ventana de cristal templado 67,2×46,7mm. Lectura: QR/PDF417, CODE, EAN, ISBN, ITF, UPCA/UPCE, AZTEC; pantalla/papel; pantalla 26–60mm, papel 27–66mm (15mil); ≥9mil; 100ms promedio; 360°, inclinación 44°/sesgo 63°; FOV H61°/V49°/D75°. Eléctricas: DC 5–24V (típ. 12V); 500mA; 6W. Ambiente: ESD ±13kV aire/±4kV contacto; -20 a 70°C; 0–80000Lux.

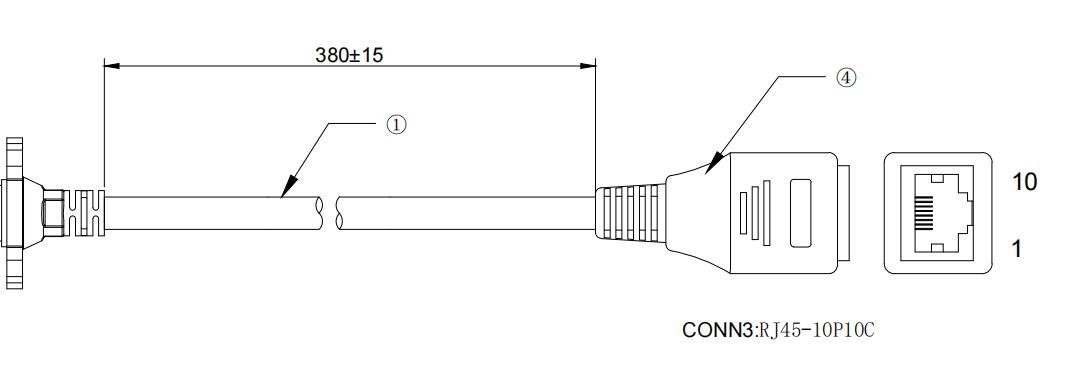

Cable e interfaz
Pin1 ID, Pin2 DP, Pin3 DM, Pin4 GND, Pin5 VCC, Pin6 232TX/485A, Pin7 232RX/485B.
Instalación
Evite la luz fuerte sobre la ventana; cristal templado; evite rayones más duros.

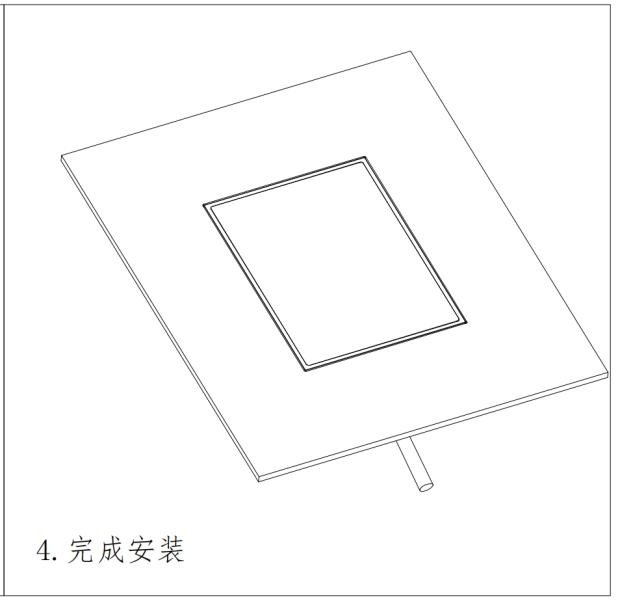

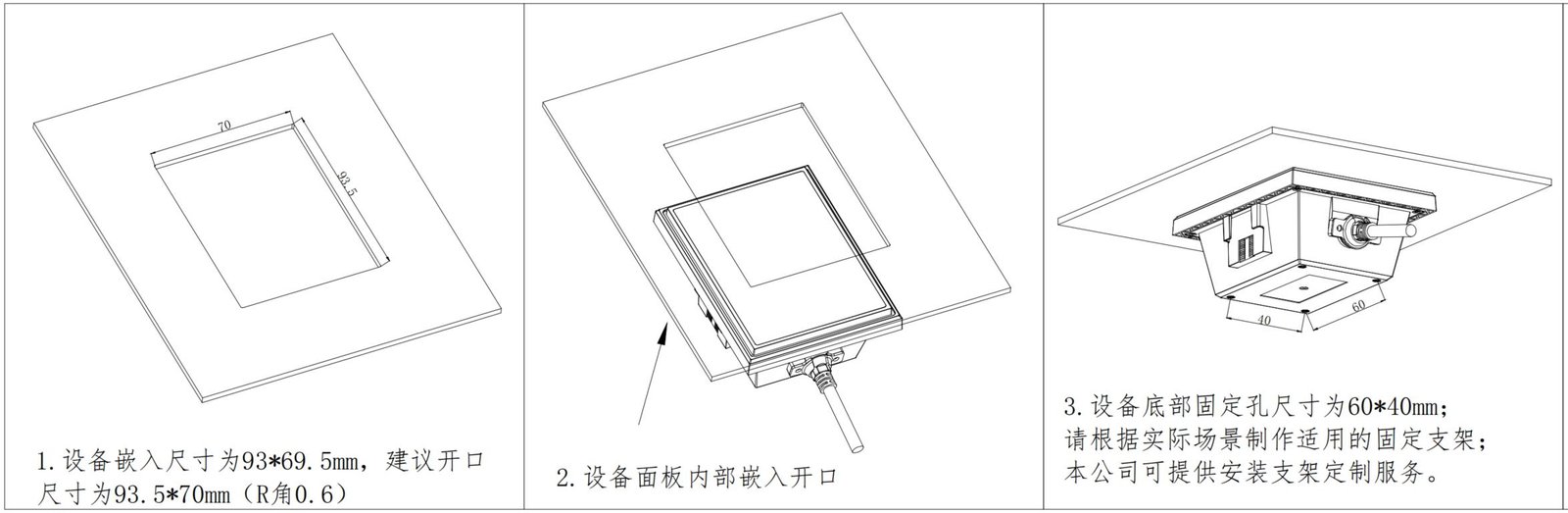

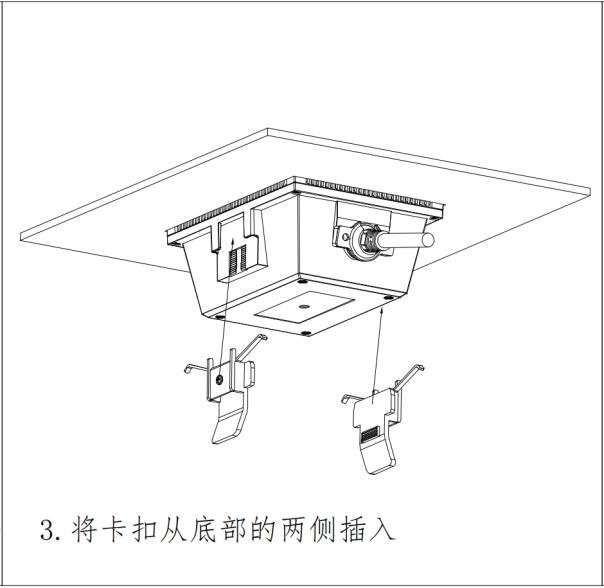

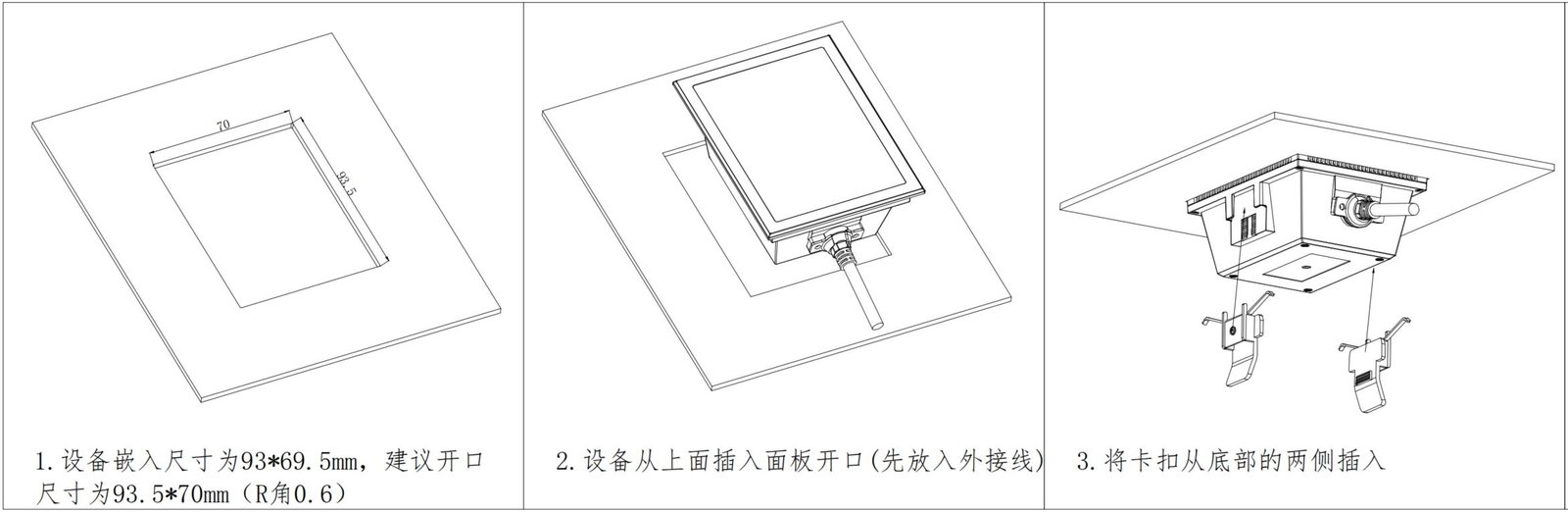

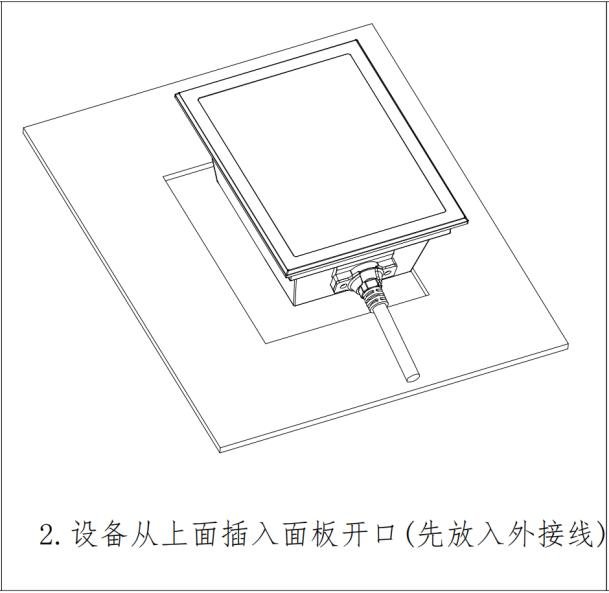

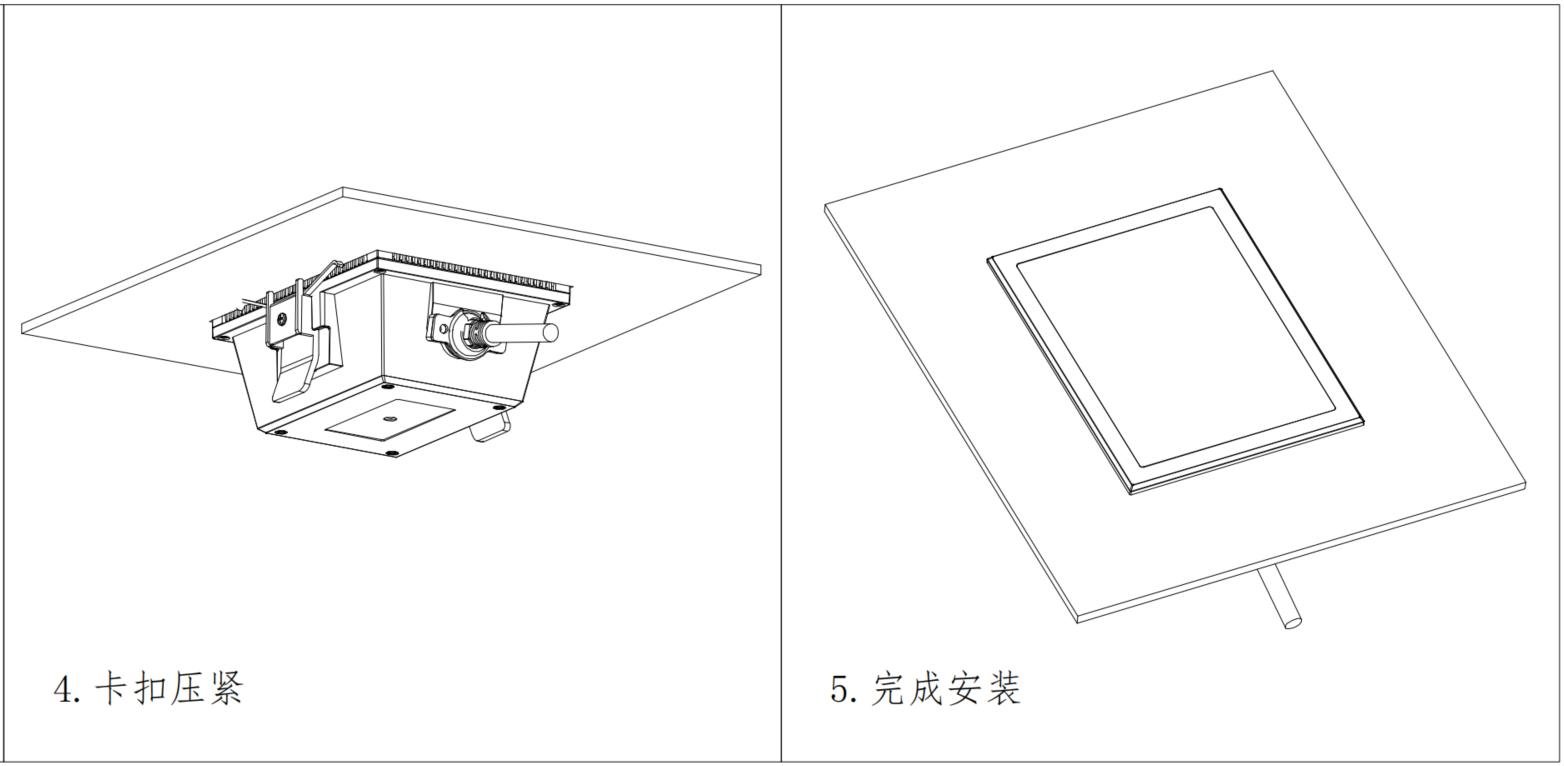

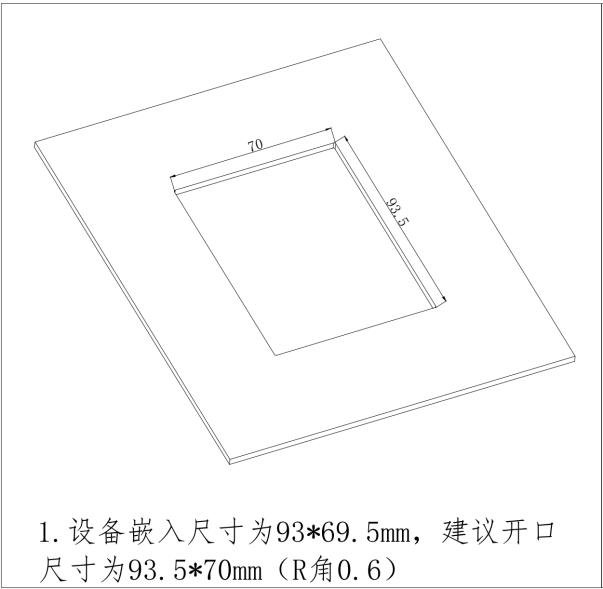

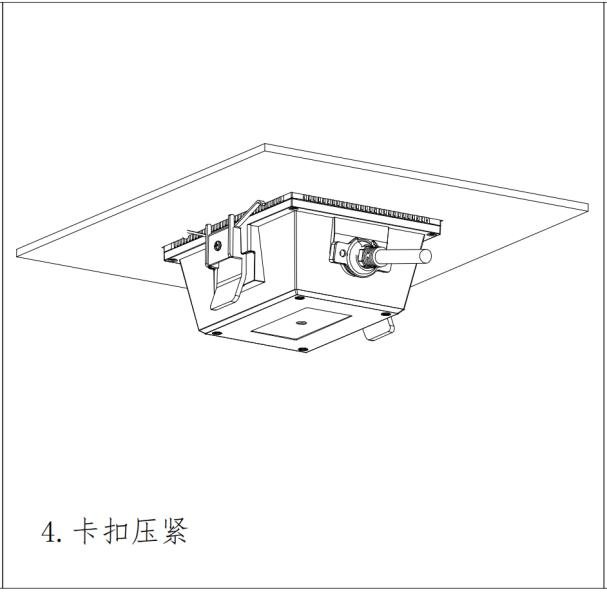

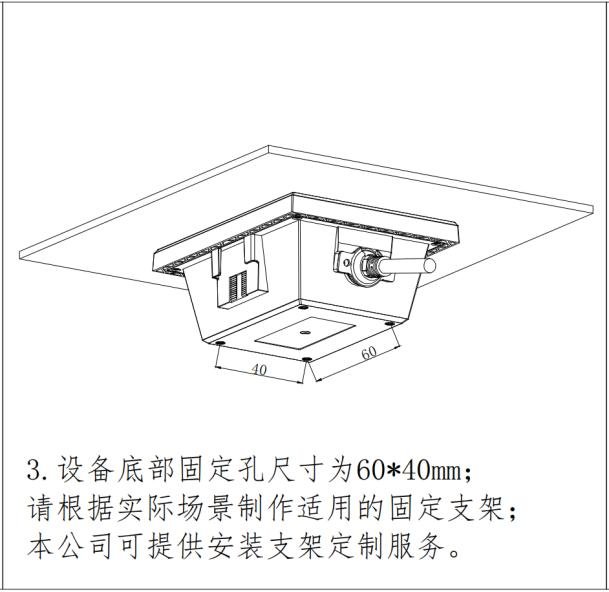

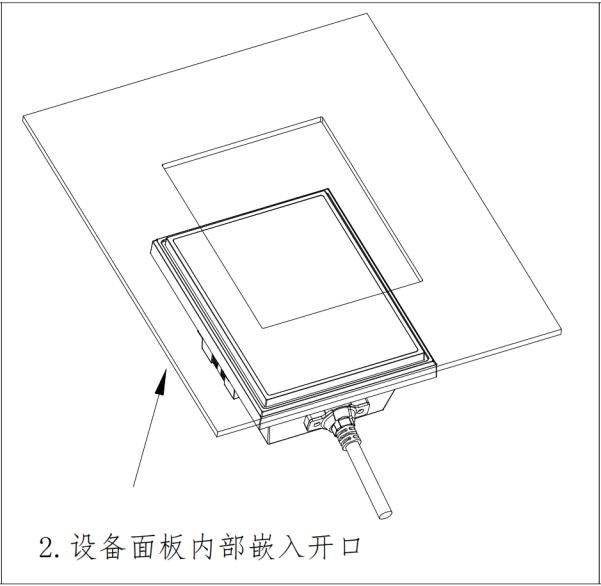

Diagrama de instalación empotrada; diagrama de instalación externa.
Precauciones
1, 5–24V (típ. 12V). 2, Sin desmontar. 3, Evite la luz fuerte; limpie la ventana. 4, Cableado firme y aislado.
Contacto
Nombre de unidad:
Parámetros de rendimiento
Lectura: QR/PDF417 + EAN/UPC/ISBN/CODE/ITF/CodeBar/Aztec; CMOS 640×480 120fps; inclinación ±40°/rotación ±360°/sesgo ±30°; movimiento 3m/s; FOV 70°; activo/pasivo; contraste ≥25%; ≥5mil; 70ms/escaneo; 0–80mm; zumbador + LED rojo/verde + luz de relleno blanca. Eléctrico/Mecánico: 102×78,5×42,5mm; ventana 67,2×46,7mm; recorte 93×69,5mm; ABS+PC+cristal; V0; 156,8g; DC5V, 159mA, 795mW; USB/RS232; Java/C++/C# (Windows), serie, Android. Fiabilidad: MTBF ≥100000h; ESD ±8kV aire/±6kV contacto. Ambiente: IP66/IP67; -20 a 70°C; 0–80000Lux; Windows/Linux/Android/Mac; CE/FCC.
Videotutoriales
C800 产品演示
Ver videoPreguntas Frecuentes
¿Cómo obtengo el último firmware de este producto?
El firmware y los paquetes de actualización requieren enviar la información de la empresa para su aprobación; una vez aprobados, se enviará un enlace de descarga. También puede actualizar en línea desde el panel del dispositivo.
¿El manual no coincide con el dispositivo real?
Consulte siempre la etiqueta de la placa del dispositivo y la versión más reciente del manual. Si tiene dudas, contacte al soporte técnico de Koodle.
